8 I FRANÇAIS

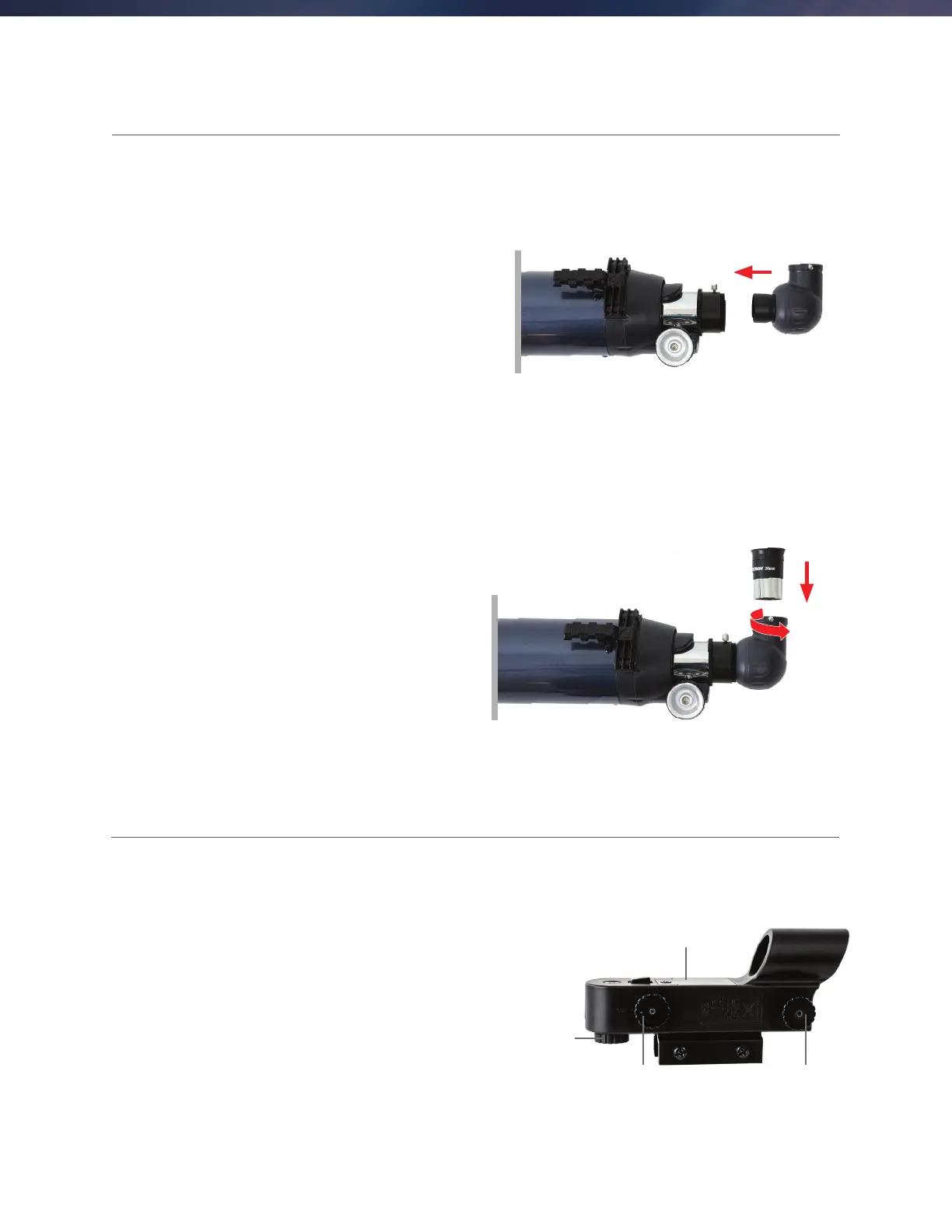

LA DIAGONALE EN ÉTOILE ET LES OCULAIRES
La diagonale en étoile située à l'arrière d'une lunette astronomique contient un petit prisme qui réfl échit la lumière à un
angle de 90°, permettant ainsi d'adopter une position plus confortable pour l'observation. Puisque la diagonale en étoile
vous donne également une image correctement orientée à 100%, vous pouvez utiliser facilement ce télescope pour
l'observation terrestre pendant la journée.
LE CHERCHEUR STARPOINTER
®
Votre télescope est livré avec un chercheur à point rouge
StarPointer
®
que vous utiliserez comme outil de visée
lorsque vous pointerez le télescope en direction d'une cible.
Pour installer le chercheur sur les modèles 70AZ,
90AZ et 102AZ :
1. Desserrez les deux vis cruciformes sur le côté du
chercheur et faites glisser la pince sur le support
en queue d’aronde situé près du foyer. La grande
fenêtre du chercheur doit être orientée vers l'avant du
télescope.
2. Fixez le chercheur en place en serrant les deux vis
cruciformes. Ne pas serrer trop fort. Veillez simplement
à ce qu’il n’y ait plus de jeu.
3.
Retirez les deux languettes de plastique situées sous
le capot de la pile en tirant dessus. Ces languettes
sont présentes pour éviter que la pile ne se décharge
pendant la livraison du produit.
Pour insérer la diagonale :
1. Retirez les capuchons des deux extrémités de la
diagonale en étoile.
2. Desserrez les vis de pression à l'arrière du porte-
oculaire et retirez le petit capuchon antipoussière.
3. Insérez le plus petit tube du renvoi coudé à l'arrière
du foyer et fi xez-le en serrant les vis de réglage. Vous
pouvez modifi er l’orientation de la diagonale en étoile
comme désiré avant de serrer les vis.
Votre télescope est livré avec deux oculaires. L’oculaire de 20mm offre un faible agrandissement avec un champ de vision
modérément large. L’oculaire de 10mm offre un agrandissement plus puissant, mais avec un champ de vision plus étroit.
D'autres oculaires peuvent être achetés pour augmenter ou diminuer le grossissement à votre gré. Lorsque vous localisez
un objet pour la première fois, il est conseillé d’utiliser l’oculaire de 20mm, et une fois qu’il est centré, de changer avec
l’oculaire de 10mm ou «agrandir» l’image.
Pour installer l'oculaire :
1. Desserrez les vis de réglage situées à l'extrémité ouverte
de la diagonale en étoile.
2. Insérez le barillet argent de l'oculaire 20mm dans la
diagonale en étoile.
3. Serrez les vis de réglage pour fi xer solidement l'oculaire.
4. Pour obtenir l'image la plus nette qui soit, effectuez la
mise au point en regardant dans l'oculaire et en tournant
lentement les molettes de mise au point jusqu'à ce que
vous obteniez l'image la plus nette.
Pile
Compartiment
Gauche/Droite
Bouton de réglage
Haut/Bas
Réglage
de mise au point
Interrupteur
On/Off
