ZENITSPIEGEL UND OKULAR
Der Zenitspiegel auf der Rückseite des Refraktorteleskops refl ektiert das Licht über einen kleinen Spiegel in einem Winkel
von 90 ° und ermöglicht so eine bequemere Betrachtungsposition. Da ein Zenitspiegel ein hundertprozentig korrekt
ausgerichtes Bild liefert, können Sie das Teleskop leicht für terrestrische Beobachtungen bei Tageslicht einsetzen.
STARPOINTER
®
-SUCHERFERNROHR
Ihr Teleskop ist mit einem Starpointer
®
-Sucherfernrohr
mit rotem Punkt ausgestattet, mit dessen Hilfe Sie ein
Zielobjekt im Teleskop anvisieren können.
Um das Sucherfernrohr auf dem 70AZ, 90AZ und
102AZ zu installieren:
1. Lösen Sie die beiden Kreuzschlitzschrauben an der
Seite des Sucherfernrohrs und schieben Sie die
Klemme über die Schwalbenschwanzhalterung in der
Nähe der Fokussiereinheit. Das große Fenster des
Sucherfernrohrs muss zur Vorderseite des Teleskops
ausgerichtet sein.
2. Sichern Sie das Sucherfernrohr, in dem Sie die zwei
Kreuzschlitzschrauben festziehen. Die Schrauben nicht
zu fest anziehen.
3.
Entfernen Sie die kleine Plastikabdeckung unter dem
Akkufachdeckel, indem Sie sie gerade herausziehen.
Diese wurde angebracht, damit sich die Batterie
während des Transports nicht versehentlich entlädt.

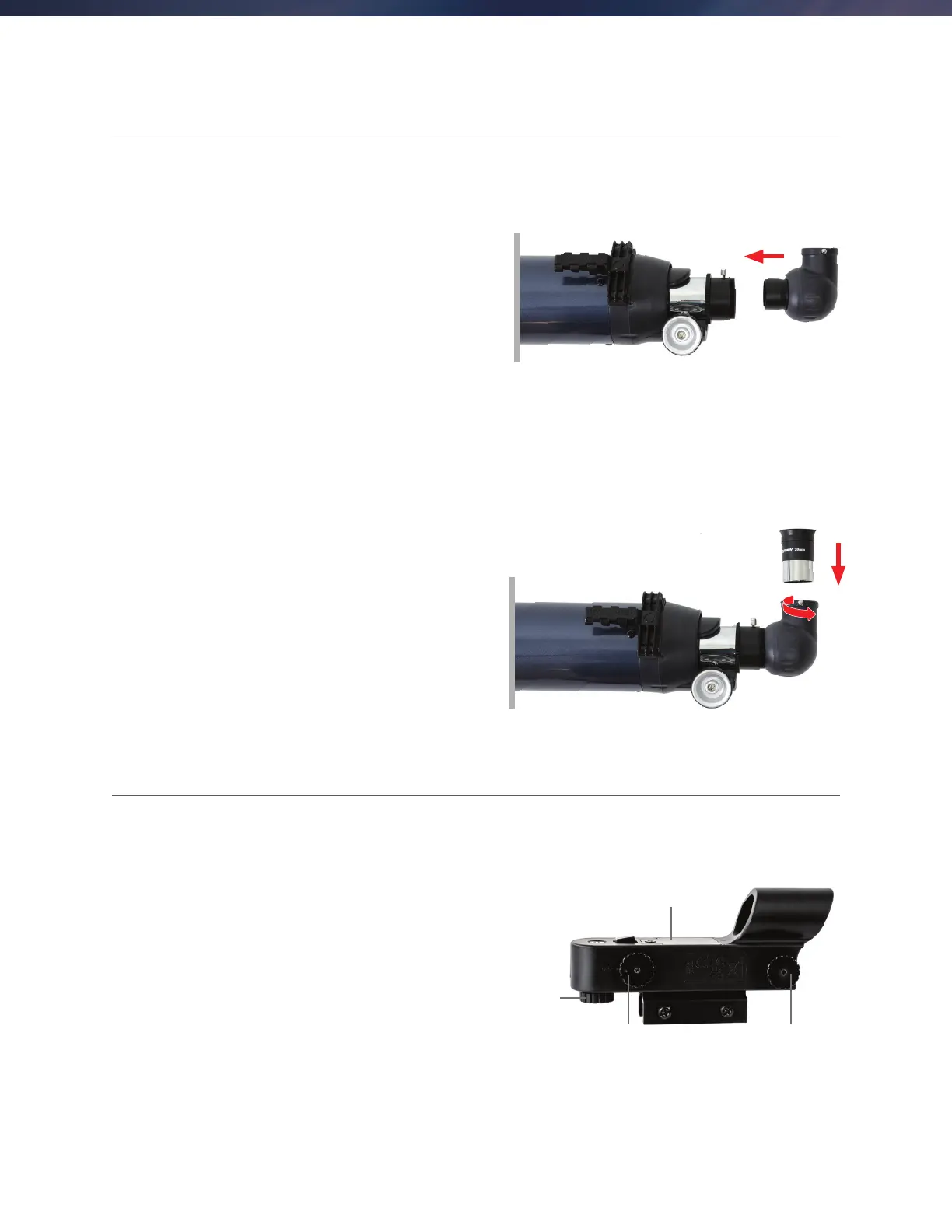

Den Zenitspiegel anbringen:
1. Nehmen Sie beide Kappen vom Zenitspiegel ab.
2. Lösen Sie die Feststellschrauben auf der Rückseite des
Okularauszugs und ziehen Sie die kleine Staubabdeckung ab.
3.
Setzen Sie den kleineren Tubus des Zenitspiegels in die
Rückseite des Okularauszugs ein und sichern diesen
durch Festziehen der Feststellschrauben. Der Winkel des
Zenitspiegels lässt sich beliebig einstellen, bevor Sie die
Schrauben festziehen.
Ihr Teleskop wird mit zwei Okularen geliefert. Das 20mm-Modell hat eine geringere Vergrößerungsleistung mit einem
mäßig breiten Gesichtsfeld. Das 10mm-Modell hat eine größere Vergrößerungsleitung, aber ein engeres Gesichtsfeld.
Zusätzliche Okulare für eine geringere oder höhere Vergrößerungsleistung sind extra erhältlich. Zum ersten Anvisieren
eines Objekts ist es am besten, das 20mm-Okular zu verwenden, sobald das Objekt zentriert ist, wechseln Sie zum
10-mm-Okular, um es zu vergrößern.
Installation des Okulars:
1. Lösen Sie die Feststellschrauben am offenen Ende des
Zenitspiegels.
2. Schieben Sie den silbernen Teil des 20mm-Okulars in
den Zenitspiegel.
3. Ziehen Sie die zwei Feststellschrauben, um das Okular
zu fi xieren, wieder fest.
4. Für ein gestochen scharfes Bild fokussieren Sie,
indem Sie durch das Okular sehen und langsam die
Fokussierknöpfe drehen, solange bis Sie das schärfste
Bild erhalten.
Batteriefach
Links/Rechts
Anpassung
Knopf
Aufwärts/Abwärts
Anpassung
Knopf
An-/Ausschalter
