8 I ESPAÑOL
DIAGONAL ESTELAR Y OCULARES
La diagonal estelar se instala en la parte posterior de un telescopio refractor y contiene un pequeño prisma que refl eja la
luz en un ángulo de 90º, ofreciendo una posición de observación más cómoda. Como la diagonal estelar le ofrece una
imagen con orientación 100% correcta, puede usar fácilmente el telescopio para observación terrestre diurna.
LOCALIZADOR STARPOINTER
®
Su telescopio incluye un localizador de punto rojo
StarPointer
®
que se utiliza como herramienta de mira al
apuntar el telescopio a un objetivo.
Para instalar el localizador en el 70AZ, 90AZ y
102AZ:
1. Afl oje los dos tornillos de cabezal Philips en el lateral
del localizador y deslice la abrazadera sobre el soporte
machihembrado cerca del enfoque del telescopio. La
apertura grande del localizador debe estar orientada a
la parte anterior del telescopio.
2. Asegure el localizador en posición apretando los dos
tornillos de cabezal Philips. No apriete los tornillos en
exceso. Solamente debe ajustar la conexión.
3.
Saque la pequeña pestaña de plástico bajo la tapa de
la batería tirando de ella. Se ha instalado para evitar
que se descargue la batería accidentalmente durante
el transporte.

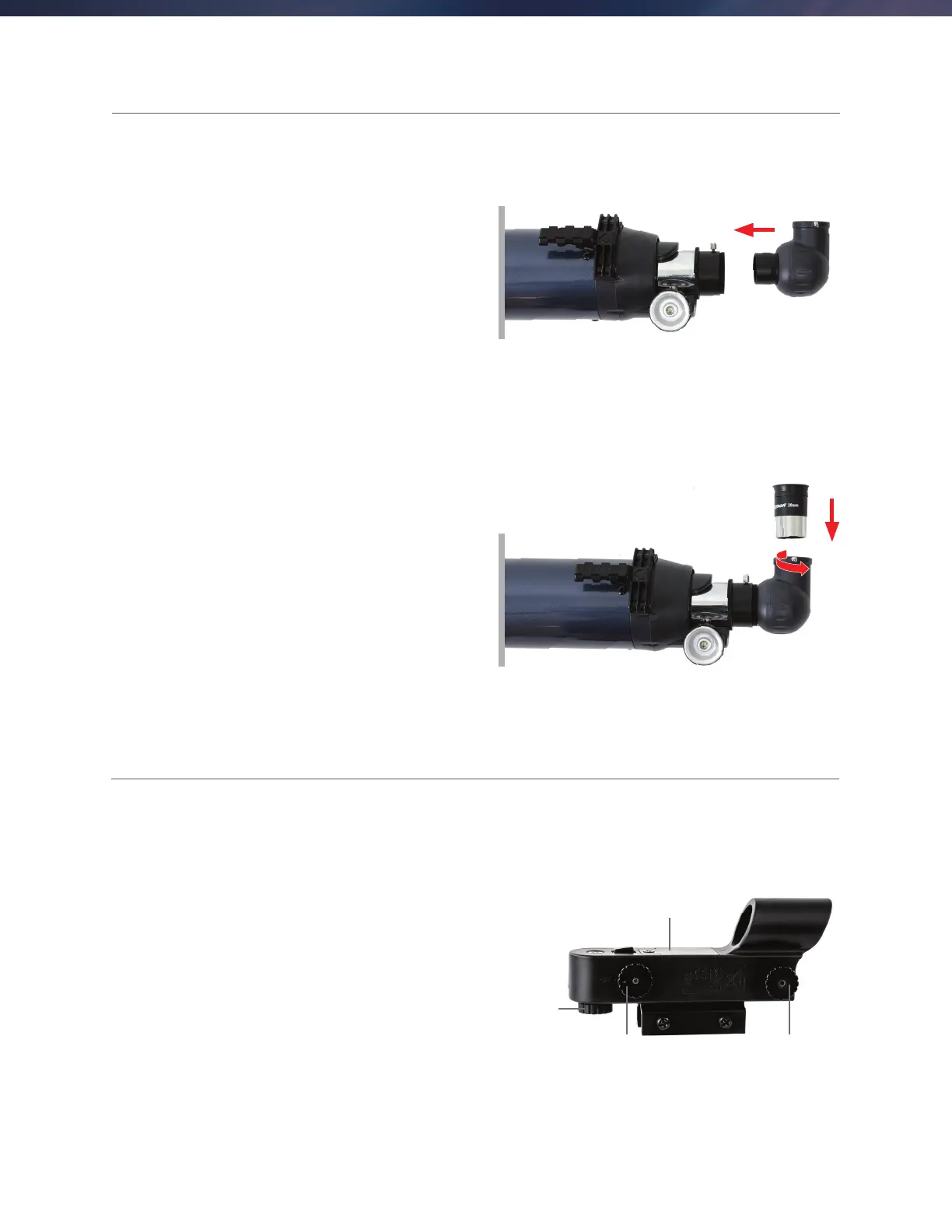

Para introducir la diagonal:
1. Saque las tapas de ambos lados de la diagonal.
2. Afl oje los tornillos de la parte posterior del enfoque y
saque la pequeña tapa para el polvo.
3.
Introduzca el tubo pequeño en la diagonal en la parte
posterior del enfoque y asegúrelo apretando los
tornillos. Puede ajustar el ángulo de la diagonal estelar
en cualquier dirección deseada antes de apretar los
tornillos.
Su telescopio incluye dos oculares. El de 20mm ofrece un aumento bajo con un campo de visión moderadamente amplio.
El de 10 mm le ofrece un mayor aumento pero un campo de visión más estrecho. Puede obtener oculares adicionales para
aumentar o reducir el aumento al nivel deseado. Cuando localice por primera vez un objeto, es preferible usar el ocular de
20 mm, y cuando el objeto esté centrado, cambiar al de 10mm para aumentarlo.
Para instalar el ocular:
1. Afl oje los tornillos del extremo abierto de la diagonal
estelar.
2. Introduzca el cañón plateado del ocular de 20mm en la
diagonal estelar.
3. Apriete los tornillos para asegurar el ocular en posición.
4. Para ver la imagen lo más defi nida posible, enfoque
mirando por el ocular y gire lentamente los mandos de
enfoque hasta que la imagen quede bien enfocada.
Compartimiento
de la Batería
Mando de ajuste
horizontal
Mando de
ajuste vetical
Interruptor para
encender/apagar
