13
Omhoog
Stop
Omlaag
Omhoog (jn)
Omlaag (jn)

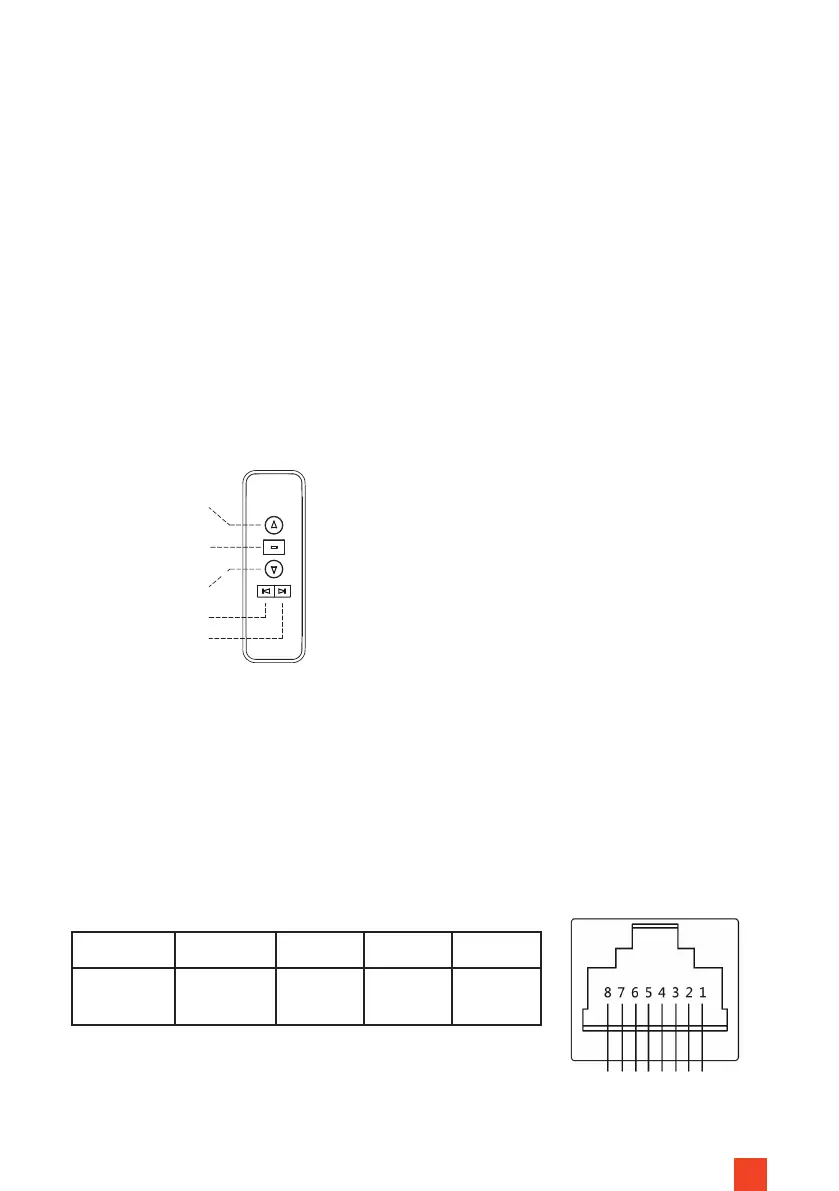

Draadloze afstandsbediening
KOPPELEN/WISSEN VAN DE CODE VAN DE DRAADLOZE
AFSTANDSBEDIENING
De code-koppeling van de draadloze afstandsbediening is af fabriek al tot
stand gebracht. (Info: De infrarood-afstandsbediening hoeft in de regel niet
gekoppeld te worden.)
Scheid het scherm 10 seconden van de stroom en sluit het vervolgens weer
op het stroomnet aan. Druk binnen de volgende 10 seconden tegelijkertijd de
Omhoog- en Stop-toets op de draadloze afstandsbediening in. Als het proces
geslaagd is, beweegt de motor kort naar voren en weer terug. De code-afstem-
ming is daarmee afgerond. Het wisproces is vergelijkbaar met de code-afstem-
ming. De ene status vervangt de andere bij dezelfde handelwijze.
Afb. 8
Leiding 4 5 7 8
Functie Common Om-
hoog
Stop Omlaag
GEBRUIK VAN DE POTENTIAALVRIJE BEDIENING
De potentiaalvrije bediening wordt via de RJ45-aansluiting met lijnen 4, 5, 7
en 8 gerealiseerd. De toewijzing van de verbinding is te zien in afbeelding 9.
De respectieve functie van lijn 5, 7 of 8 wordt geactiveerd door een impuls-
overbrugging met lijn 4.
5
A
3
B
Omlaag
Stop
Omhoog
Common
Afb. 9
