GEBRUIK VAN DE RS485/ RS232-BEDIENING
De RS-interface wordt verbonden met een RJ45-stekker (8P8C), waarbij lij-
nen 1 en 2 de controlelijnen zijn. Voor de RS485-bediening is lijn 1 = D- en lijn
2 = D+. Let voor de RS232-bedining op de volgende beschrijving:
Instellingen RS485/ RS232-poort:
• Baudrate: 2400
• Data bits: 8 bits
• Pariteit: None
• Stop bit: 1
Hexadecimal control codes:
• Retract: FF EE EE EE DD
• Stop FF EE EE EE CC
• Extend: FF EE EE EE EE
Sommige controllers hebben een
adrescode nodig: FF EE EE EE AA
Let op:
Als bij de RS485/RS232-verbinding de
bedieningsfunctie niet zoals gewenst
wordt geactiveerd, verwissel dan de
twee controlelijnen 1 en 2.
De weerstand van de kabellus moet
minder dan 20 Ω zijn.
Gebruik de leiding niet in de buurt van
sterke storingsbronnen.

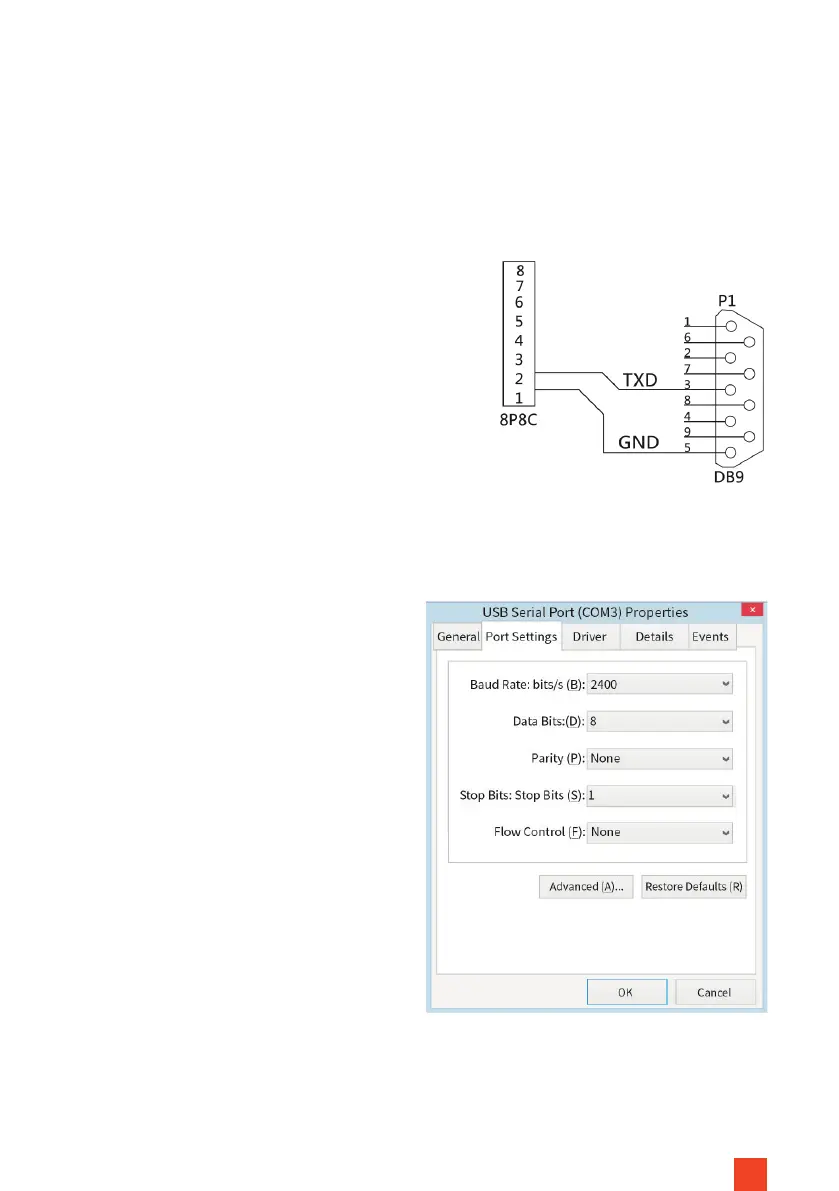

Afb. 10
Afb. 11
