13
Upp
Stopp
Ner
Upp (njustering)
Ner (njustering)

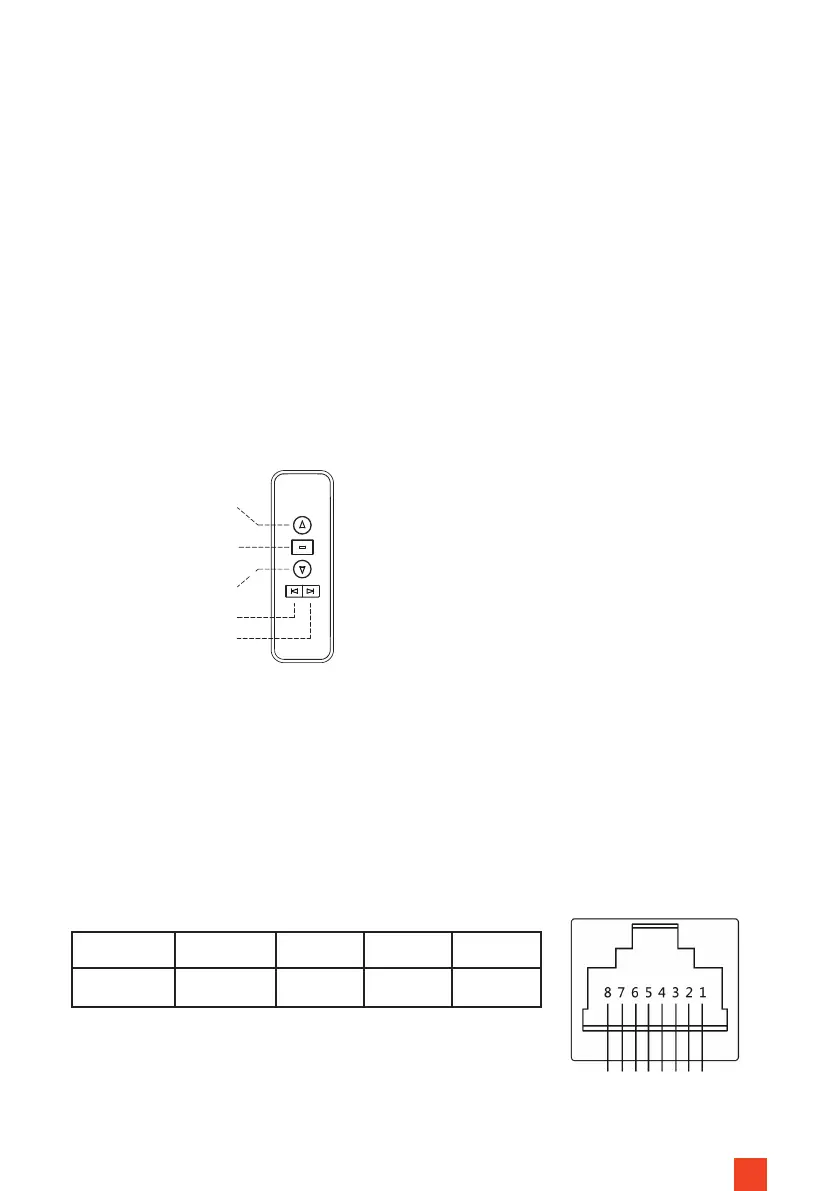

Radiostyrd fjärrkontroll
PARKOPPLA/FRÅNKOPPLA FJÄRRKONTROLLEN
Den radiostyrda fjärrkontrollen har redan parkopplats på fabriken. (Info: Den
infraröda fjärrkontrollen behöver inte parkopplas.)
Koppla bort strömmen till projektorduken i 10 sekunder och anslut sedan
strömmen igen. Tryck sedan inom loppet av 10 sekunder samtidigt på upp- och
stopp-knappen på den radiostyrda fjärrkontrollen. Om processen har kunnat
genomföras körs motorn en aning framåt och sedan tillbaka igen. Parkoppling-
en är därmed klar. Man kan radera parkopplingen igen genom att göra på sam-
ma sätt. Samma process leder då till att den ena statusen ersätter den andra.
Bild 8
Ledning 4 5 7 8
Funktion Common Upp Stopp Ner
ANVÄNDNING AV DEN POTENTIALFRIA STYRNINGEN
Den potentialfria styrningen genomförs via RJ45-anslutningen med ledningar-
na 4, 5, 7 och 8. Tilldelningen av anslutningen nns i illustrationen 9.
Respektive funktion för ledningarna 5, 7 eller 8 triggas av en pulsbrygga med
ledningen 4.
5
A
3
B
Ner
Stopp
Upp
Common
Bild 9
