ANVÄNDNING AV STYRNINGEN RS485/ RS232
RS-gränssnittet ansluts till en RJ45 (8P8C)-kontakt, varvid ledningarna 1 och 2
är kontrolledningar. För styrningen RS485 är ledning 1 = D- och ledning 2 = D+.
För styrningen RS232 ska beskrivningen nedan beaktas:
RS485/ RS232 port inställningar:
• Baudhastighet: 2400
• Databitar: 8 bitar
• Paritet: Ingen
• Stoppbitar: 1
Hexadecimala styrkoder:
• Dra tillbaka: FF EE EE EE DD
• Stopp: FF EE EE EE CC
• Utvidga: FF EE EE EE EE
Vissa styrenheter kräver en
adresskod: FF EE EE EE AA
Upplysningar:
Om styrfunktionen inte utlöses som
önskat på RS485/RS232-anslutningen
ska de två styrledningarna 1 och 2 by-
tas ut.
Ledningsslingans resistans bör vara
mindre än 20 Ω.
Dra inte ledningen i närheten av starka
störningskällor.

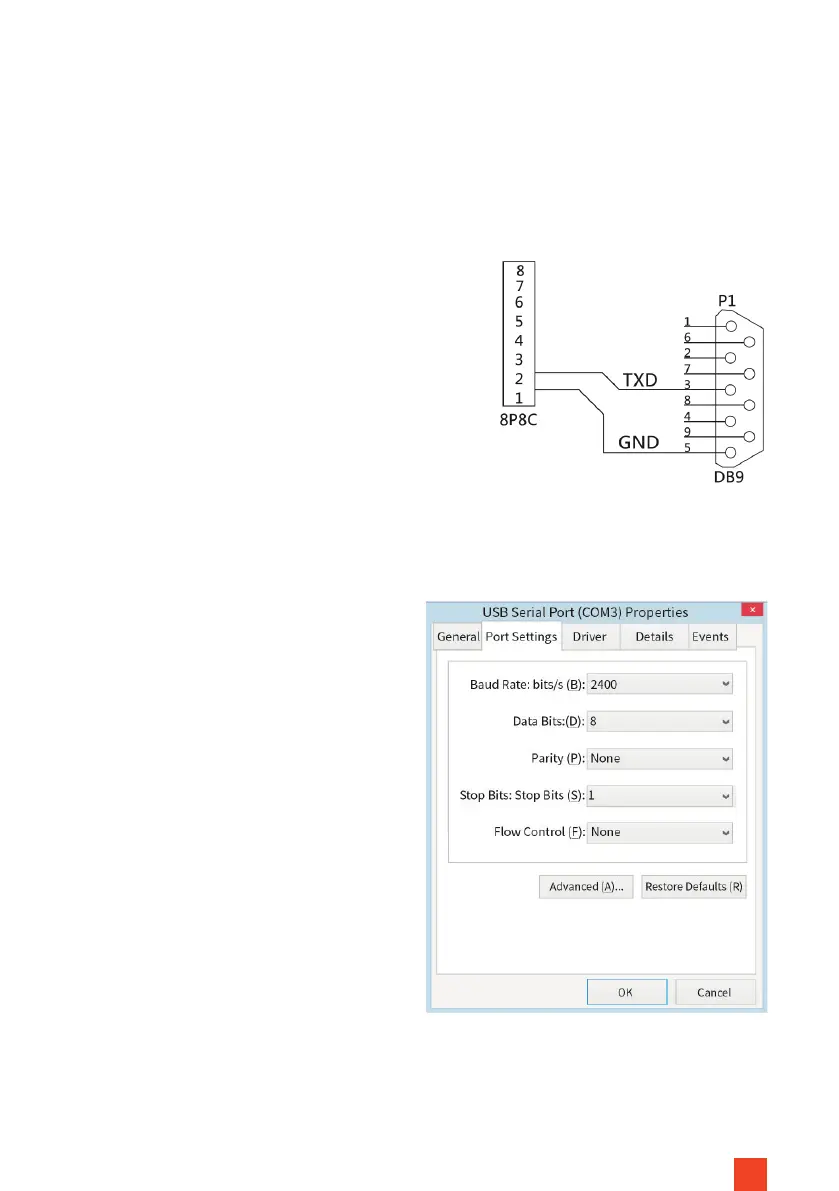

Bild 10
Bild 11
