13

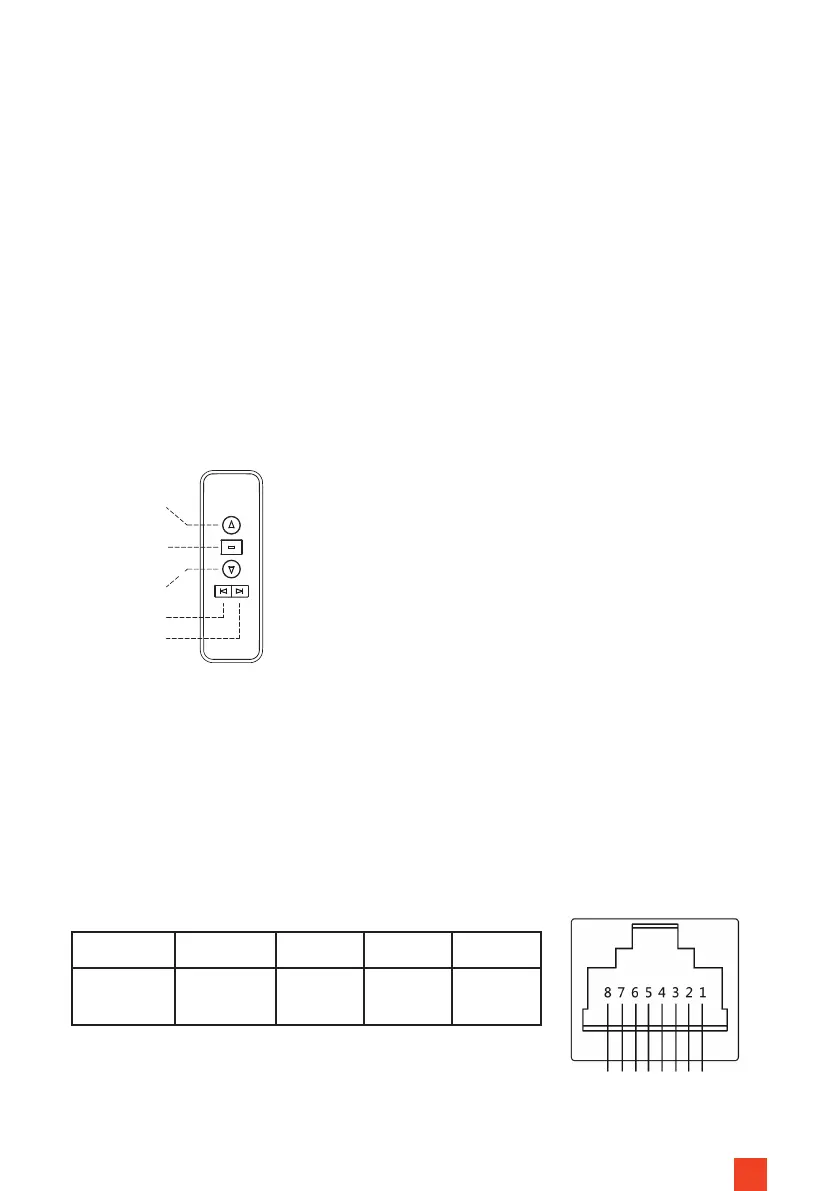

Su
Arresto
Giù
Su (ne)
Giù (ne)
Radiocomando
ACCOPPIAMENTO/ANNULLAMENTO DEL CODICE DEL RADIOCO-
MANDO
L’accoppiamento del codice del radiocomando è già stato eseguito in fabbrica
(nota: in genere, il telecomando a infrarossi non deve essere accoppiato).
Scollegare lo schermo dall’alimentazione per 10 secondi, quindi ricollegarlo
all’alimentazione. Entro i 10 secondi successivi, premere contemporaneamente
i tasti “Su” e “Arresto” del radiocomando. Se il processo è andato a buon ne,
il motore avanza brevemente e torna indietro. Taratura del codice è ora com-
pleta. Il processo di annullamento è uguale a quello di taratura. Con la stessa
procedura, uno stato sostituisce l’altro.
Fig. 8
Cavo 4 5 7 8
Funzione Common Su Arresto Preme-
re
UTILIZZO DEL CONTROLLO A POTENZIALE ZERO
Il controllo a potenziale zero è realizzato tramite il collegamento RJ45 con i
cavi 4, 5, 7 e 8. Fare riferimento alla gura 9 per l’assegnazione del collega-
mento.
La rispettiva funzione delle linee 5, 7 o 8 è attivata da un impulso che fa da
ponte con la linea 4.
5
A
3
B
Premere
Arresto
Su
Common
Fig. 9
