USO DEL CONTROLLO RS485/ RS232
L’interfaccia RS è collegata con un connettore RJ45 (8P8C), dove i cavi 1 e 2
sono le linee di controllo. Per il controllo RS485, linea 1 = D- e linea 2 = D+. Per
il controllo RS232, fare riferimento alla seguente descrizione:
Impostazioni porta RS485/ RS232:
• Velocità di trasmissione: 2400
• Bit di dati: 8 bit
• Parità: None
• Bit di stop: 1
Hexadecimal control codes:
• Retract: FF EE EE EE DD
• Stop: FF EE EE EE CC
• Extend: FF EE EE EE EE
Alcuni controllori richiedono un co-
dice di indirizzo: FF EE EE EE AA
Note:
Se con il collegamento RS485/RS232 la
funzione di controllo non si attiva come
previsto, scambiare le due linee di con-
trollo 1 e 2.
La resistenza dell’anello conduttore
deve essere inferiore a 20 Ω.
Non posare il cavo in prossimità di forti
fonti di interferenza.

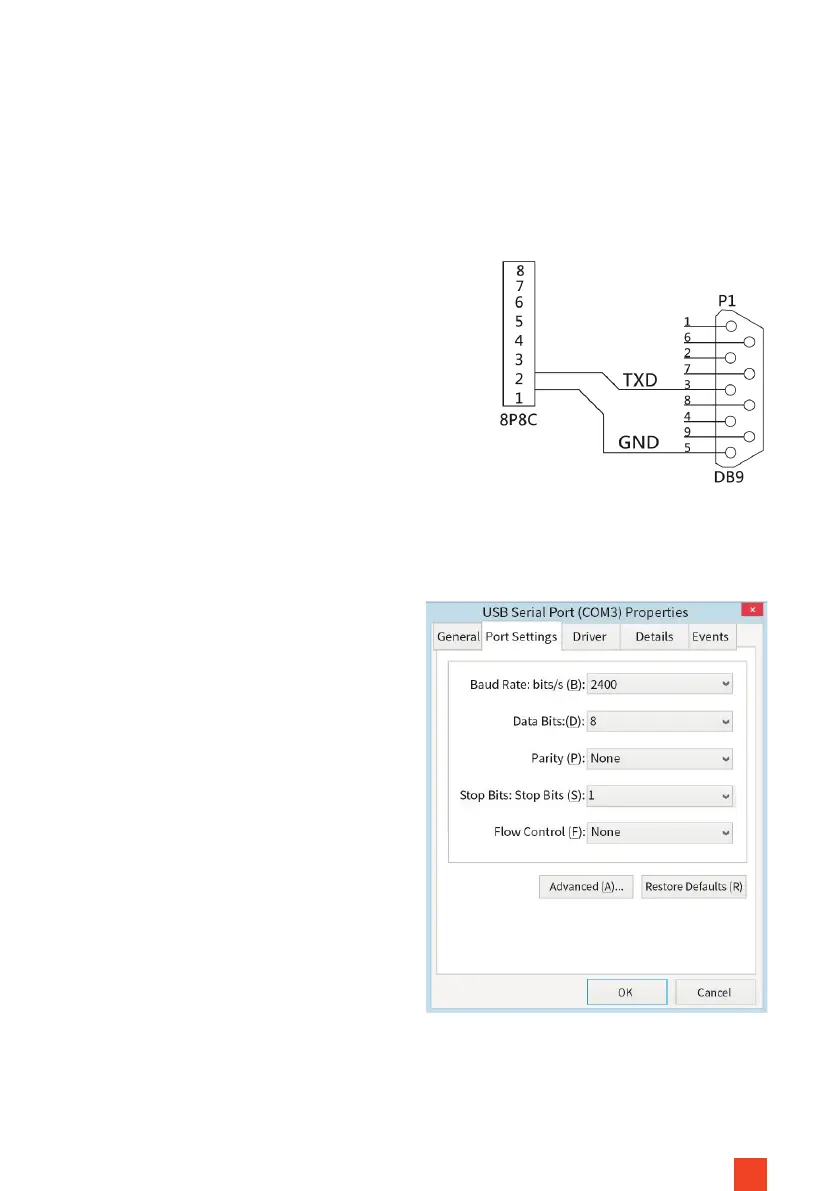

Fig. 10
Fig. 11
