15
Durante la regolazione, osservare le seguenti
istruzioni generali:
Se lo schermo viene ritratto ed esteso trop-
po spesso, si attiva il circuito di protezione
termica del motore e occorrono circa 5-10
minuti prima che lo schermo sia di nuovo
pronto a funzionare.
Marcare l’utensile di regolazione per poter
leggere esattamente un giro.
Un giro corrisponde a circa 1 - 2 cm di al-
tezza dello schermo. Prendere nota di tutti
i movimenti di rotazione effettuati in modo
da poter riportare lo schermo allo stato ori-
ginale se necessario!
IMPOSTAZIONE DEL PUNTO DI ARRESTO / ALTEZZA DI MASCHE-
RATURA NERA
Attenzione: La mascheratura nera può essere facilmente regolata una volta
che il proiettore e lo schermo sono stati posizionati in modo che l'immagine di
proiezione sia sostanzialmente allineata con lo schermo. La regolazione della
mascheratura nera serve solo per la regolazione ne e NON per compensare le
differenze di altezza generali.
L’altezza deve essere regolata già durante l’installazione dell’apparecchiatura
(ad esempio, l’altezza dello schermo sulla parete o sul retro del mobile, l’altez-
za del proiettore sul ripiano o in un cassetto/cassettone inferiore).
Il sistema di tensionamento delle corde è progettato in modo tale che un taglio
concavo del tessuto di proiezione su entrambi i bordi laterali, dal basso verso
l’alto, garantisca la creazione di una tensione laterale su tutta la lunghezza del
tessuto, che solo in questo modo può rimanere piatto. Se il tessuto dello scher-
mo si accorcia troppo, questo effetto di tensione non è più presente su tutte le
aree del tessuto e si possono formare delle irregolarità o delle onde nel tessuto
che hanno un effetto di disturbo nella proiezione UST.
I difetti causati dalla modica della lunghezza del tessuto impostata in fabbrica
non sono coperti dalla garanzia.

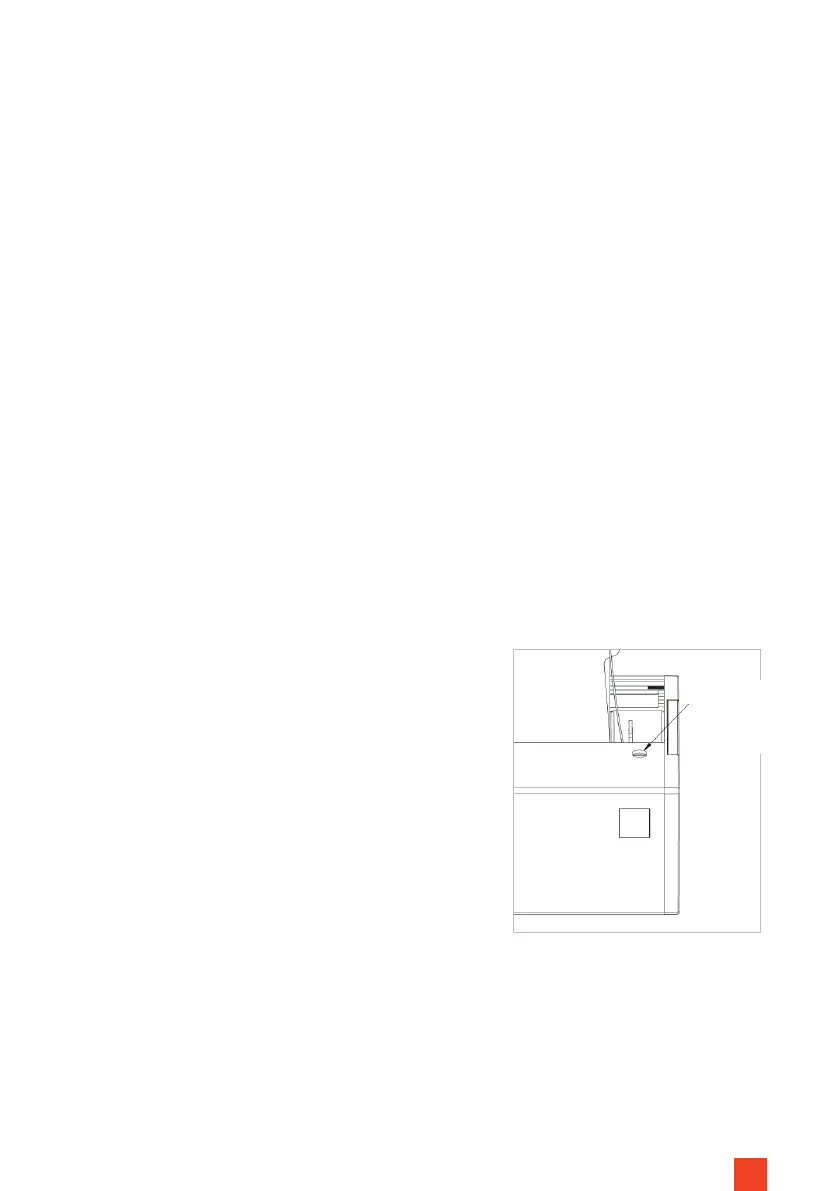

Scanalatura
per impostare
la posizione
nale
Fig. 12
