16
Impostazione della posizione nale superiore:
• Lasciare che lo schermo si sollevi completamente nché non si arresta da
solo.
• Utilizzare la vite gialla sulla testa del motore per impostare la posizione
nale superiore. Controllare il risultato dopo ogni modica della vite di
regolazione ritraendo ed estendendo lo schermo di circa 1/3.
A. Posizione di arresto superiore più in bassa: Ruotare a tale scopo la vite
gialla in senso antiorario.
B. Posizione di arresto superiore più in alta: Ruotare a tale scopo la vite
gialla in senso orario.
Impostazione della posizione nale inferiore:
• Arrestare lo schermo a circa 10 cm dall’alloggiamento.
• Utilizzare la vite verde sulla testa del motore per impostare la posizione
nale inferiore. Controllare il risultato dopo ogni modica della vite di re-
golazione ritraendo lo schermo. Se lo schermo si ritrae eccessivamente
all’interno dell’alloggiamento, premere immediatamente il pulsante di con-
trollo manuale sull’alloggiamento dello schermo. In caso contrario, potreb-
be subire danni irreparabili.
A. Posizione di arresto inferiore più in bassa: Ruotare a tale scopo la vite
verde in senso antiorario.
B. Posizione di arresto inferiore più in alta: Ruotare a tale scopo la vite
verde in senso orario.
• L’impostazione è completa e d’ora in poi lo schermo si fermerà esattamen-
te nella posizione impostata.
• Il processo standard è impostato a circa 350 mm e NON deve andare oltre
300 - 400 mm per non inuenzare negativamente la planarità.
• Contattare celexon in caso di domande su questa impostazione prima di
modicare l’impostazione predenita.

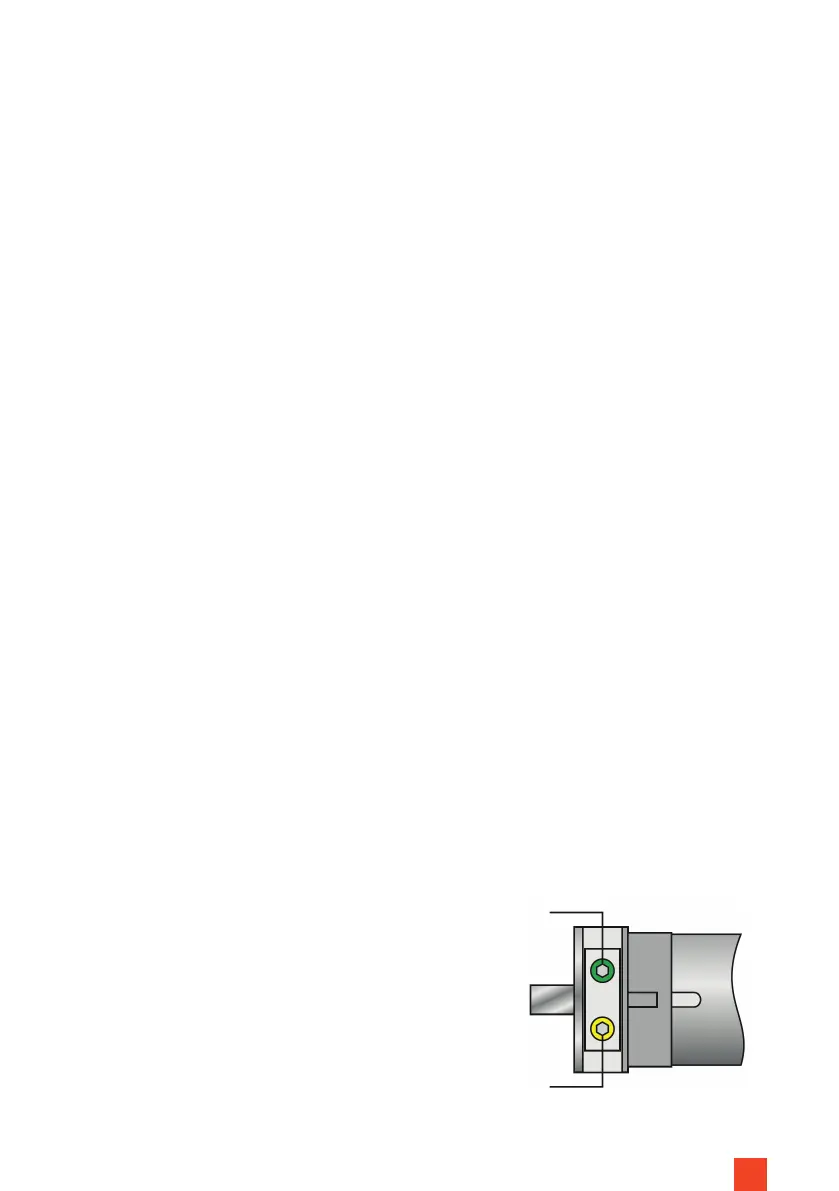

Motore
Fig. 13
