2
Rouge
Blanc
Blanc
Gris

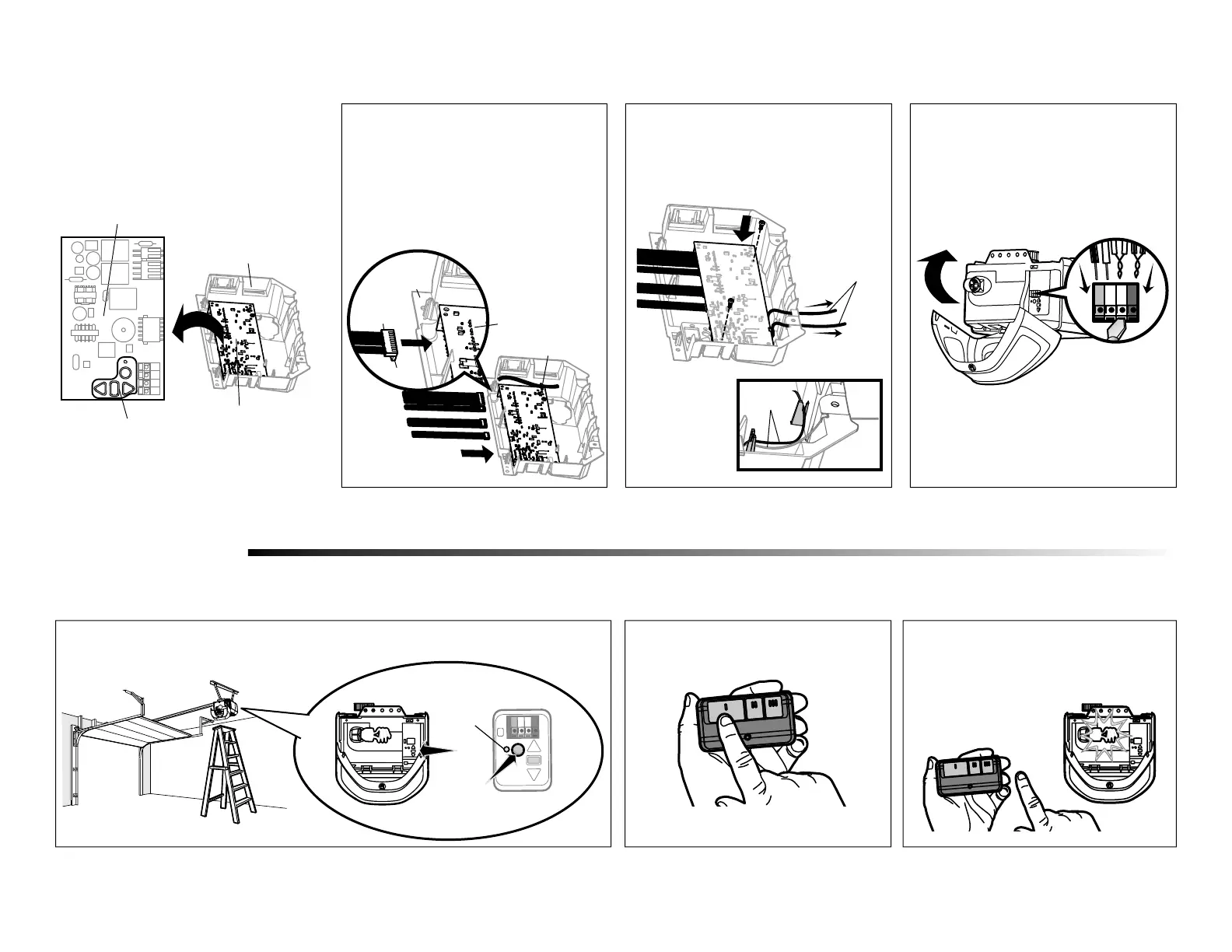

Installez le nouvelle carte logique du récepteur
3
3.1 Connectez les harnais de fi ls à la
nouvelle carte logique du récepteur. En
rebranchant le harnais de fi l, soyez sûr
que les onglets sur le harnais de fi l font
face au panneau d’extrémité, pas le
panneau de logique.
3.3 Réinsérez les fi ls.
Fils de commande de la porte :
• fi l blanc sur la borne blanche.
• fi l blanc/rouge sur la borne rouge.
Fils de détecteur-inverseur de sécurité
• fi ls blancs sur la borne blanche.
• fi ls blanc/noir sur la borne grise
du panneau d’extrémité.
REMARQUE : Un essai du système d’inversion de sécurité est nécessaire pour un fonctionnement sécuritaire.
1
Programmation
1.1 Appuyez et relâchez le bouton Learn de l’ouvre-porte de garage. Le témoin lumineux Learn
s’allumera en continu pendant 30 secondes.
1.2 Dans les 30 secondes, appuyez et
relâchez le bouton de la télécommande.
1.3 Relâcher le bouton lorsque la lumière
de l’ouvre-porte de garage clignote. Il
a appris le code. Si les ampoules ne
sont pas posées, deux clics se feront
entendre.
Programmation d’une télécommande à l’aide du bouton Learn
Témoin
lumineux
Learn
Touche jaune
LEARN
3.4 Installez la lentille en l’alignant avec
les charnières et en l’enclenchant en
place. Reconnectez l’alimentation.
REMARQUE : Lors de l’installation de la
lentille, s’assurer que les fi ls d’antenne
sont orientés vers le sol.
3.2 Insérez les fi ls d’antenne à travers les
trous du panneau d’extrémité.
Enclenchez la carte logique du
récepteur en place sur le panneau
d’extrémité et la fi xer avec des vis.
Pour relâcher ou insérer
le fil, enfoncer la
languette à l’aide de
l’extrémité du tournevis.
Pour programmer l’ouvre-porte de garage Wi-Fi à votre réseau, consulter votre manuel du propriétaire.
Panneau
d’extrémité
Avant de la carte logique
Pavé de boutons
Arrière de la carte logique
Panneau de logique
Broche d’agrafe
Harnais de fil
Panneau
d’extrémité
Onglets
NOTE: Some
models will require
the short antenna
wire to be placed in
the traps of the end
panel.
Pour les ouvre-portes de garage sans système
à pile de secours : enlever le pavé de boutons
de la carte logique et le remplacer par le pavé
de rechange.
Fils d’antenne
Fils
d’antenne
REMARQUE : Si votre
carte logique est dotée
d’une broche d’agrafe,
utilisez-la pour retenir les
fi ls à la carte logique.
