Avant de commencer
1
2
Installation

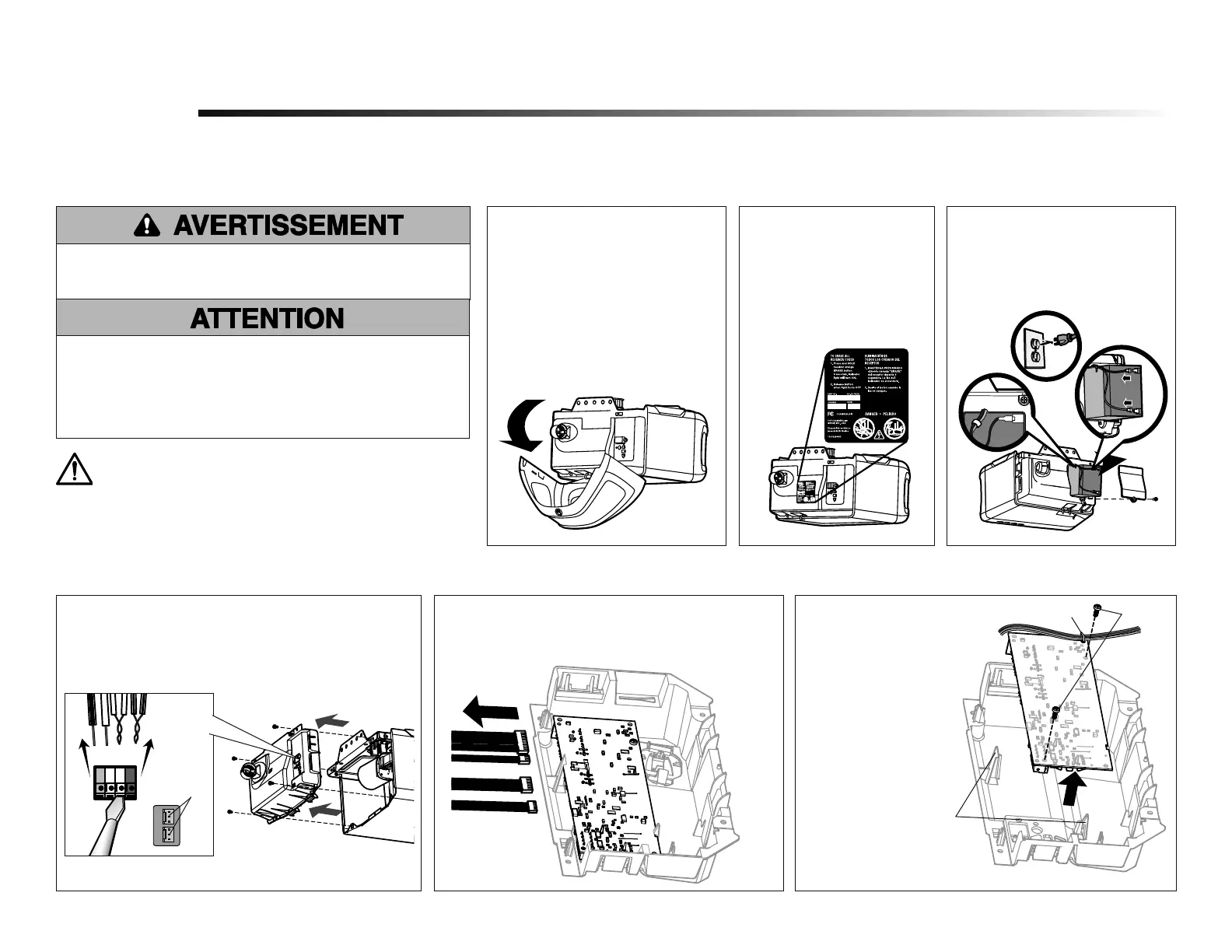

REMPLACEMENT DE LA CARTE LOGIQUE DU RÉCEPTEUR
Modèle 050DCTWFLK
1.2 Pour conserver votre
garantie, placez l’étiquette
fournie sur l’étiquette
existante sur le panneau
d’extrémité de l’ouvre-
porte de garage.
1.1 Retirez la lentille en tirant les
côtés du haut de la lentille et
en tournant la lentille vers le
bas. Serrez les attaches de la
lentille pour retirer la lentille du
panneau d’extrémité.
1.3 Déconnectez l’alimentation
électrique et les piles (le
cas échéant) connectées à
l’ouvre-porte de garage.
Retirez la carte logique du récepteur
2.1 Déconnectez les fi ls des bornes à raccordement rapide (A).
Déconnecter tous les fi ls des bornes de verrouillage.
Retirez le panneau d’extrémité de la carte logique du
récepteur de l’ouvre-porte de garage.
2.2 Débranchez les harnais de fi ls de la carte logique du
récepteur. Ils se peut que vous deviez utiliser des
pinces à becs pointus pour retirer les harnais.
2.3 Retirez la carte logique du
récepteur du panneau
d’extrémité en enlevant les 2
vis et en relâchant les
2 attaches.
Pour empêcher tout dommage à la carte logique du récepteur, NE
touchez PAS au circuit imprimé de la carte logique du récepteur de
remplacement durant l’installation.
Munissez-vous TOUJOURS de gants de protection et de protection
pour les yeux quand vous travaillez sur une pile électrique ou sur un
compartiment de batterie.
Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :
• Débrancher l'alimentation batterie et l'alimentation secteur AVANT
TOUTE réparation ou maintenance.
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Pour relâcher ou insérer le fil, enfoncer la
languette à l’aide de l’extrémité du tournevis.
Votre ouvre-porte de garage est doté d’une passerelle interne située sur la carte logique du récepteur. Après avoir installé la nouvelle carte logique du récepteur, utiliser le numéro de série de la MyQ
®
fourni sur l’étiquette pour ajouter votre ouvre-porte de garage à votre compte MyQ
®
. Les produits illustrés dans les instructions sont pour référence. Votre produit peut toutefois avoir l’air différent.
Vis
Broche d’agrafe
Attaches
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Bornes de
verrouillage
Rouge Blanc Blanc Gris
A
AVERTISSEMENT : Ce produit peut vous exposer à des produits
chimiques comme le plomb, reconnu par l’État de la Californie
comme cause de cancers, d’anomalies congénitales et d’autres
problèmes liés à la reproduction. Pour plus d’informations, visitez
www.P65Warnings.ca.gov
