5
Biellette
droite
Biellette
courbée
Documentation
et étiquettes
de sécurité
UP
C
E
IL
IN
G
M
O
U
N
T
O
N
L
Y
Fil de sonnerie
blanc et blanc/rouge
à 2 conducteurs
Agrafe de
pare-soleil
d'télécommande
Panneau commande
de porte à trois boutons
Rail rigide
Mousse de
polystyrène
Support de poulie
de courroie
Chariot
Courroie
Capuchon de maintien
de la courroie
Support de linteau
(2) Capteurs d'inversion de sécurité
(1 oeil de transmission et 1 oeil de réception)
avec
fil de sonnerie blanc et blanc/noir à deux conducteurs
fixé
Support de
la porte
Diffuseurs (2)
SECURITY✚ Télécommande
à trois boutons
L
O
C
K
LIGHT
Support du détecteur
de sécurité (2)

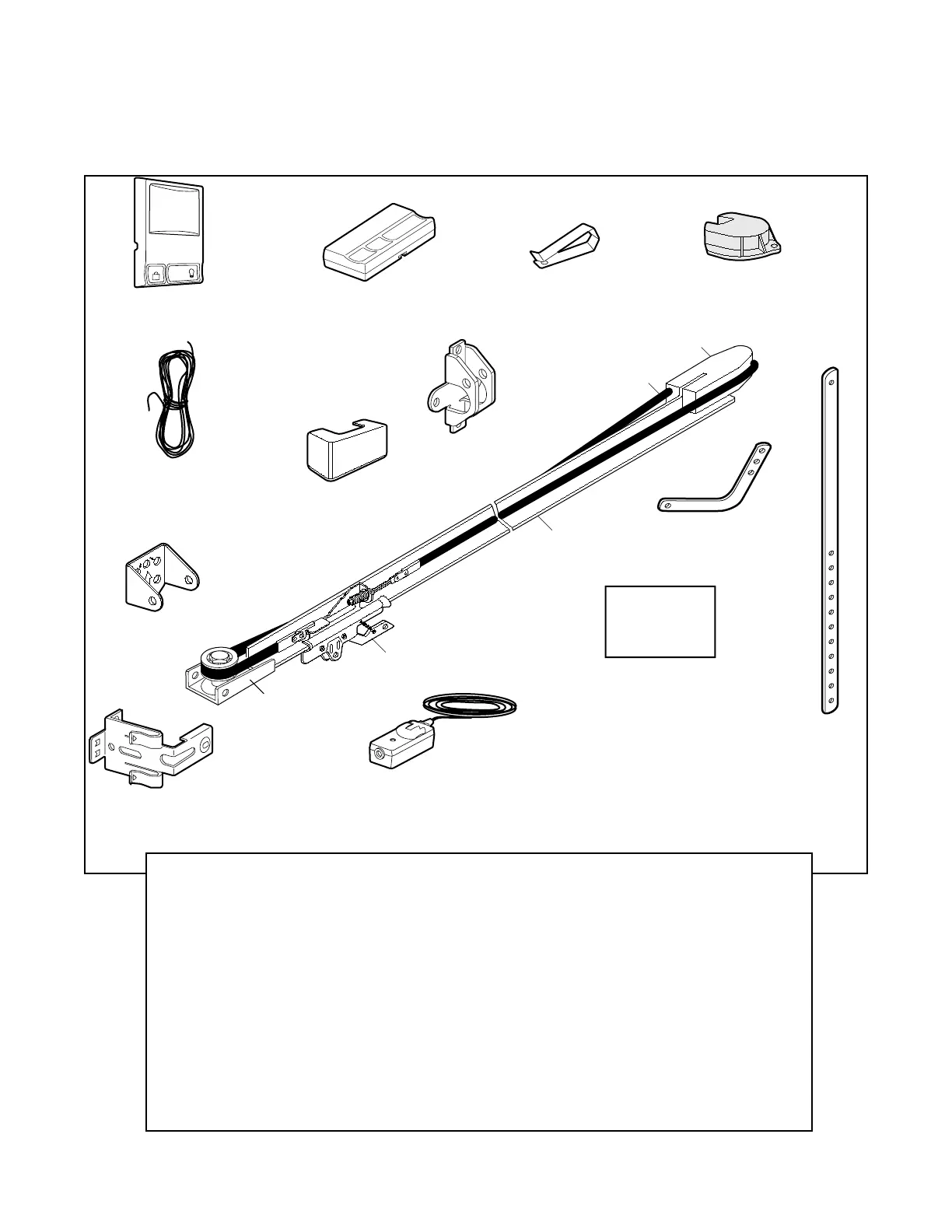

Votre ouvre-porte de garage est emballé dans deux
boîtes qui contiennent le moteur et toutes les pièces
illustrées ci-après. Les accessoires dépendront du
modèle acheté. S’il manque quoi que ce soit, vérifier
soigneusement le matériel d’emballage. Les pièces
peuvent être coincées dans la mousse. Les ferrures
de montage sont également indiquées ci-après.
Inventaire des boîtes d’emballage
FIXATIONS POUR LA POSE
Vis hexagonale de 5/16 po-18x7/8 po (4)
Tire-fond de 5/16 po-9x1-5/8 po (2)
Tire-fond de 5/16 po-18x1-7/8 po (2)
Axe de chape de 5/16 po x 2-3/4 po (1)
Axe de chape de 5/16 po x 1-1/4 po (1)
Axe de chape de 5/16 po x 1 po (1)
Écrou de 5/16 po-18 (4)
Rondelle fendue de 5/16 po (4)
Vis 6ABx1-1/4 de po (2)
Vis 6-32x1 de po (2)
Vis autotaraudeuse 1/4 po -14x5/8 po (2)
Agrafes isolées (30)
Anneau d'arrêt (3)
Chevilles pour murs secs (2)
Corde
Poignée
Graisse pour les rails
Boulon à tête bombée et collet carré de
1/4 po-20x1/2 po (2)
Écrou à oreilles 1/4 po-20 (2)
