Chamberlain 311 - Ensamblado; Fijación del Riel al Motor

8

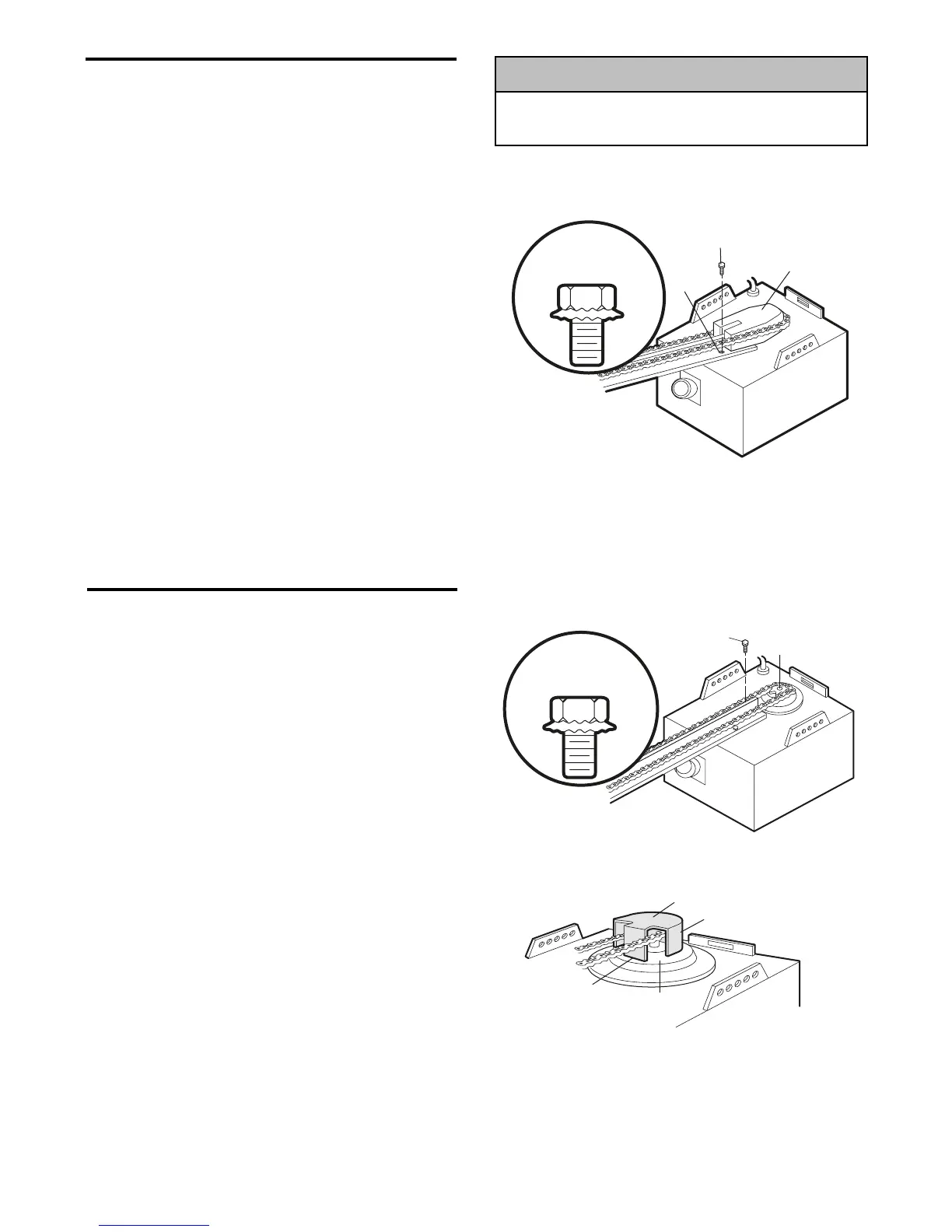

ENSAMBLADO PASO 1
Fijación del riel al motor
• Quitar los dos pernos con arandela 5/16-18x1/2 de pulg.
montados en la parte superior del motor.
• Coloque el riel a unangulo respecto al abre-puertas, para
que un o de susajujeros quede alinedo con un agujero
del unidad del motor.
• Enroscar uno de los pernos con arandela insertándolo un
poco.
¡Usar sólo estos pernos! El uso de cualquier otro
perno provocará daños graves al abre puerta.
• Alinear el riel y la espuma plástica sobre la rueda
dentada. Cortar la cinta del riel, la cadena y la espuma
plástica.
• RETIRAR LA ESPUMA PLASTICA.
Perno con arandela
5/16-18x1/2 de pulg.
Espuma
Un orificio
del riel
USAR UNICAMENTE
ESTE TIPO Y
TAMAÑO DE PERNO
Perno con arandela
5/16-18x1/2 de pulg.
Catarina
USAR UNICAMENTE
ESTE TIPO Y
TAMAÑO DE PERNO
Cubierta de
la portacadena
Placa de
montaje
Ranura de
lengüeta frontal
Ranura de
lengüeta posterior
ENSAMBLADO PASO 2
Instalar la cadena al porta cadena y
instalar la cubierta de la porta cadena
• Colocar la cadena encima de la catarina. Si es necesario,
aflojar la tuerca exterior del carro para que la cadena
quede más suelta.
• Insertar el segundo perno con arandela.
PRECAUCION: ¡Usar sólo el perno que se quitó
previamente del abre puerta!
• Ajuste firmamente los dos tornillo en el riel al unidad
del motor, como se muestra.
• Instalar la cubierta de la rueda dentada: Insertar la
lengüeta posterior en la ranura. Apretar la cubierta
ligeramente e inserte la lengüeta frontal en la ranura
de la placa de montaje.
Proceder con el Ensamblado Paso 3.
Para prevenir una SERIA avería al abre-puertas, utilice SÓLO
los pernos y accesorios montados sobre el abre-puertas.
PRECAUCI
PRECAUCI
ÓN
ADVERTENCIA
ADVERTENCIAADVERTENCIA
