18
Instalar el control de la puerta

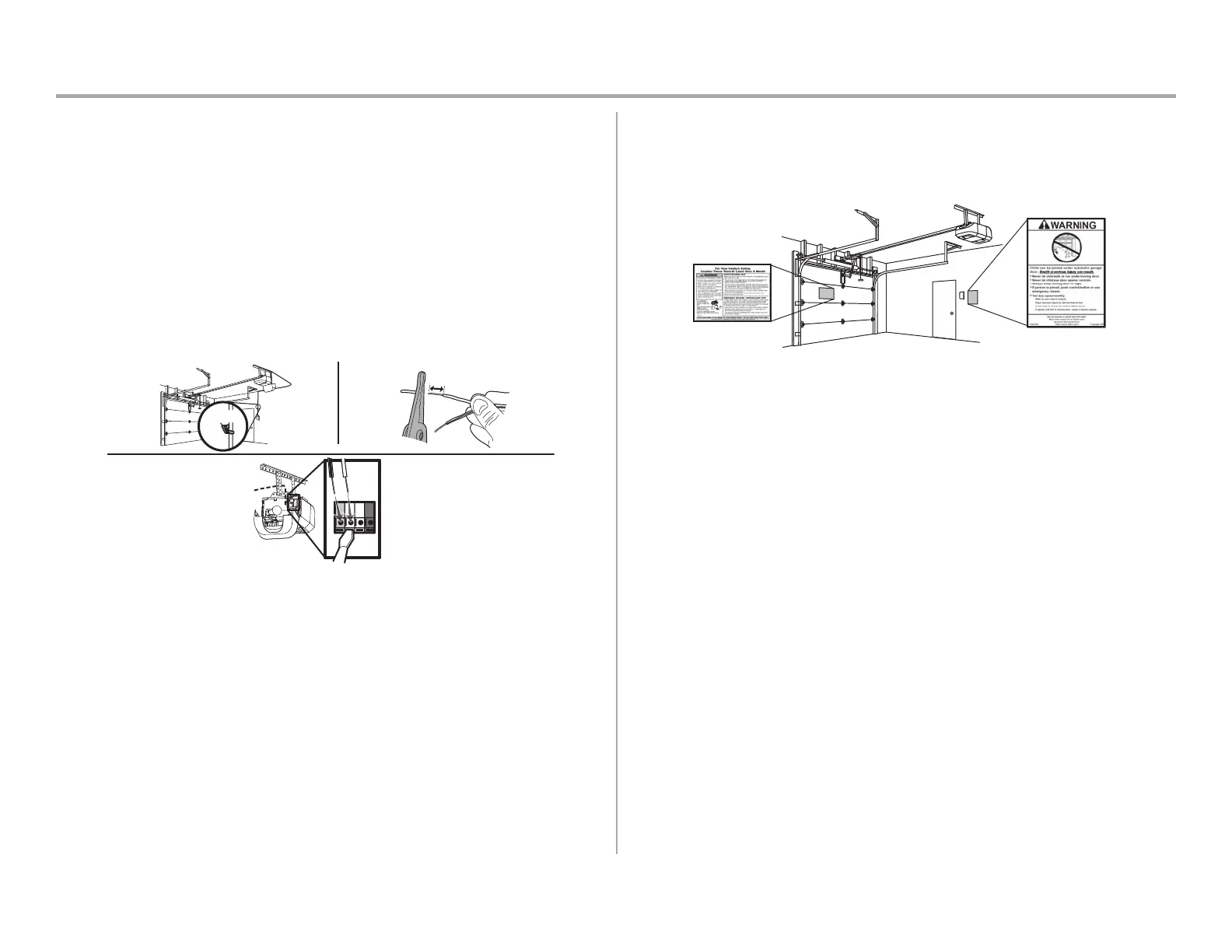

2 Conectar el mando de la puerta al mando del garaje
INSTALACIONES PRE-CABLEADAS: Cuando conecte el control de la puerta al
abrepuerta de garaje, asegúrese de utilizar los mismos cables que están conectados al
control de la puerta.
1. Pase el cable blanco y el rojo/blanco desde el control de la puerta hasta el
abrepuertas de garaje. Fije el cable a la pared y al techo con grapas (no se aplica
a las instalaciones con caja de distribución o precolocadas). No perfore el cable
con la grapa ya que puede causar un cortocircuito o abrir el circuito.
2. Pele 7/16" (11mm) de aislamiento del extremo del cable cerca del abrepuertas de
garaje.
3. Conecte el cable a los terminales rojo y blanco en el abrepuertas de garaje. Para
insertar o liberar cables del terminal, presione la pestaña con la punta del
destornillador.
7/16" (11 mm)
2
3
1
Staple
RED WHITE WHITE GREY
3 Pegue las etiquetas de advertencia
1. Pegue la etiqueta de advertencia de atrapamiento en la pared cerca del panel de
control con tachuelas o grapas.
2. Pegue la etiqueta de prueba de inversión de seguridad/liberación del manual en
un lugar visible en el interior de la puerta del garaje.
