Chamberlain 8587W - Assemblage

7
Assemblage

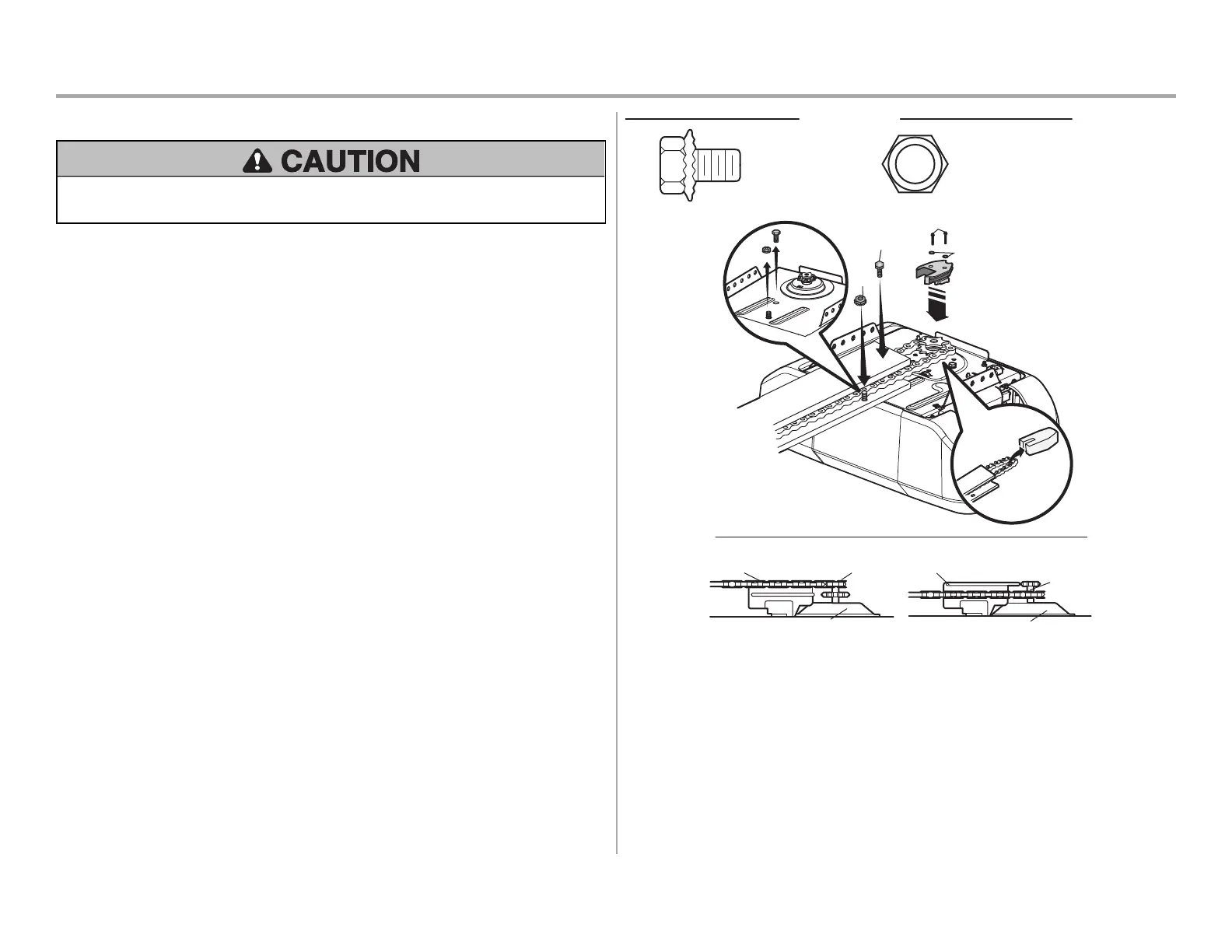

1 Fixer le rail à l'ouvre-porte de garage
Pour éviter de GRAVES dommages à l’ouvre-porte de garage, utilisez UNIQUEMENT
les boulons/attaches montés sur le dessus de l’ouvre-porte.
REMARQUE: Utilisez UNIQUEMENT les boulons que vous avez retirés de l’ouvre-porte
de garage. Placez l’ouvre-porte de garage sur le matériel d’emballage pour éviter les
rayures.
1. Retirez le boulon et le contre-écrou du haut de l'ouvre-porte de garage.
2. Alignez le rail et le polystyrène sur le pignon. Coupez le ruban adhésif du rail, de la
chaîne et du polystyrène.
3. Fixez le rail à l'aide du boulon rondelle et du contre-écrou retirés précédemment.
4. Positionnez la chaîne autour du pignon de l’ouvre-porte de garage.
5. Fixez l’écarteur de chaîne à l’ouvre-porte de garage à l’aide de vis.
6. Guidez la chaîne autour de la rainure sélectionnée dans l'écarteur de chaîne, pour
engager le pignon à 8 dents ou à 6 dents.
REMARQUE :Le pignon à 6 dents est destiné à être utilisé avec les portes
Carriage House et le pignon à 8 dents est destiné à être utilisé avec les portes
ordinaires.
Washered Bolt
5/16"-18x1/2"
(Mounted in the garage
door opener)
HARDWARE
Lock Nut
(Mounted in the
garage door opener)
Lock
Nut
Washered Bolt
5/16"-18x1/2"
Hex Screws 8-32x1"
Washers
Chain Spreader6-Tooth
Sprocket
8-Tooth
Sprocket
Chain Spreader
Models 8587W and 8587WLB only
Motor Unit Mounting Plate Motor Unit Mounting Plate
