Installer le système de protection
®
OPTION B - INSTALLATION PRÉCÂBLÉE

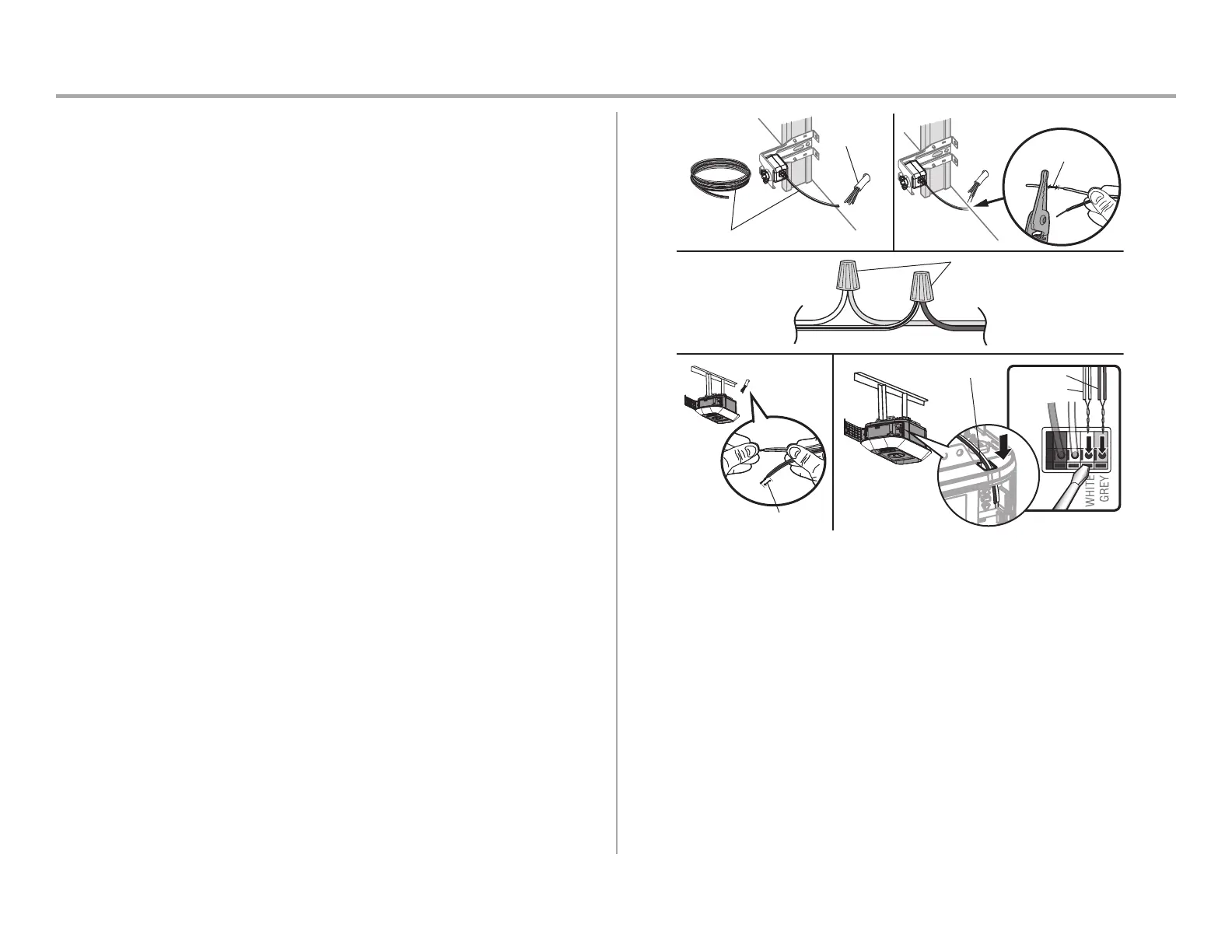

1. Coupez les fils du capteur, en vous assurant qu’il y a une longueur suffisante de fil
pour atteindre les fils préinstallés du mur.
2. Séparez les fils du capteur et dénudez l’isolant à chaque extrémité. Choisissez
deux des fils préinstallés et dénudez l’isolant à chaque extrémité. Choisissez les
fils préinstallés de la même couleur pour chaque capteur.
3. Connectez les fils préinstallés aux fils du capteur avec des serre-fils en vous
assurant que les couleurs correspondent pour chaque capteur.
4. Au niveau de l’ouvre-porte de garage, dénudez l’extrémité des fils connectés
auparavant aux capteurs. Torsadez les fils de même couleur ensemble.
5. À l’aide d’un tournevis, enfoncez les languettes des bornes et insérez la couleur
du fil connecté au fil blanc du capteur dans la borne blanche. Insérez l’autre
couleur de fil connecté au fil blanc/noir du capteur dans la borne grise.
Safety reversing sensor wires
White
White/Black
Yellow (for example)
Purple (for example)
Wire nuts (not provided)
Pre-installed wires
Safety reversing
sensor wires
1
3
4
7/16" (11 mm)
2
5
Purple
Yellow
Pre-installed
wires
Pre-installed wires
7/16" (11 mm)
