24
Alimentation

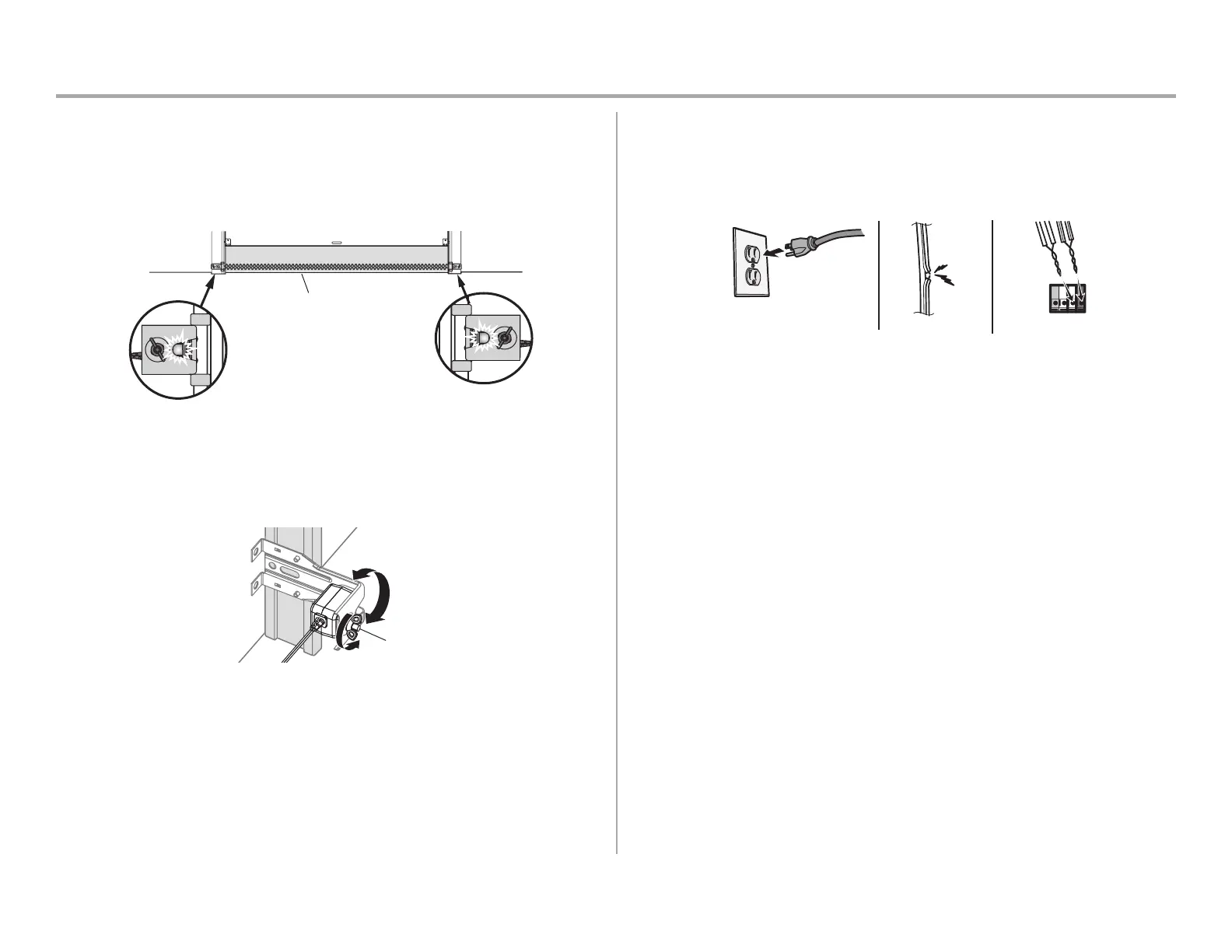

2 Aligner les capteurs d’inversion de sécurité
IMPORTANT: Les capteurs d’inversion de sécurité DOIVENT être connectés et
alignés correctement avant que l’ouvre-porte de garage ne se déplace vers le bas.
Lorsque l’ouvre-porte de garage est alimenté en électricité, vérifiez les capteurs
d’inversion de sécurité. Si les capteurs sont alignés et câblés correctement, les deux
voyants à DEL s’allument en continu.
Light Beam Protection Area
Receiving sensor - green LED
The receiving sensor has a
sticker on the back.
Sending sensor - amber LED
Pour aligner les capteurs d’inversion de sécurité:
1. Desserrez les écrous à oreilles.
2. Ajustez les capteurs vers le haut ou vers le bas jusqu’à ce que les deux voyants à
DEL s’allument de manière continue, indiquant l’alignement.
3. Serrez l’écrou à oreilles pour fixer le capteur.
DÉPANNAGE DU CAPTEUR DE SÉCURITÉ
Si l’un des voyants à DEL du capteur est éteint, le capteur n’est pas alimenté:
1. Vérifiez que l’ouvre-porte de garage est alimenté en électricité.
2. Vérifiez que le fil du capteur n’est pas court-circuité ou cassé.
3. Vérifiez que les capteurs sont correctement câblés; les fils blancs sur la borne
blanche et les fils blancs/noirs sur la borne grise.
Si le voyant à DEL vert du capteur de réception clignote, les capteurs sont obstrués ou
mal alignés:
1. Vérifiez que le faisceau lumineux du capteur n’est pas obstrué.
2. Alignez les capteurs.
3. Si le capteur de réception (DEL vert) fait face à la lumière directe du soleil,
interchangez le capteur de réception avec le capteur d’envoi et répétez l’étape 1
Installer les capteurs d’inversion de sécurité en page 20 pour assurer un
fonctionnement adéquat.
3 S’assurer que le panneau de commande est
correctement câblé
Si le panneau de commande a été installé et câblé correctement, le voyant de commande
situé derrière la barre de commande clignote.
