Instalación
2 Instalar el soporte del cabezal
Puede conectar el soporte del cabezal a la pared por arriba de la puerta de garaje o al
techo. Siga las instrucciones que sean mejores para sus requisitos particulares. No
instale el soporte del cabezal sobre un panel de yeso. Si se instala en mampostería,
use anclajes para concreto (no se suministran).

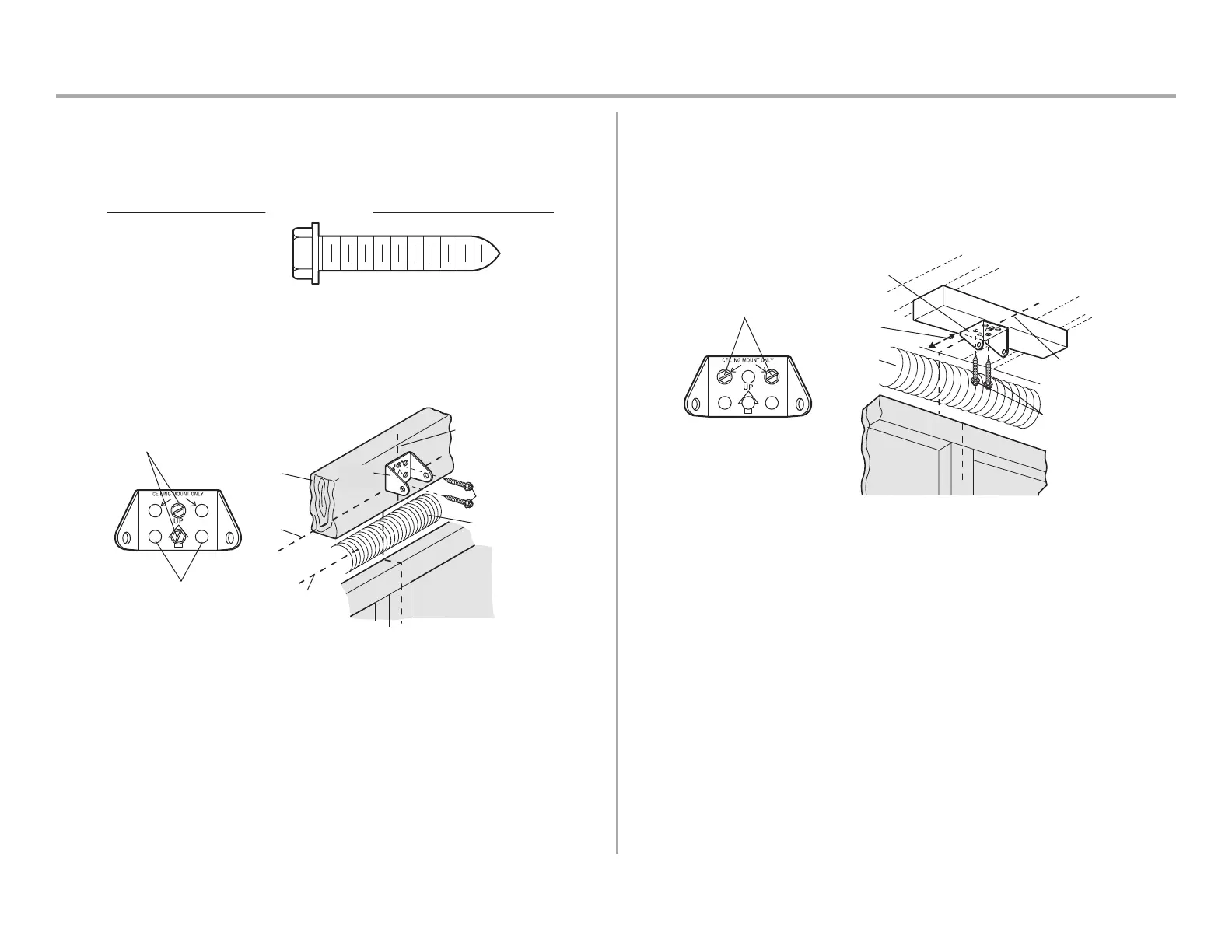

HARDWARE
Lag Screw 5/16"-9x1-5/8"
OPCN A - INSTALACIÓN EN LA PARED
1. Centre el soporte en la línea central vertical con el borde inferior del soporte en la
línea horizontal tal como se muestra (con la flecha orientada hacia el techo).
2. Marque la serie vertical de orificios para el soporte (no use los orificios designados
para el montaje en el techo). Taladre orificios piloto de 3/16” y sujete el soporte
firmemente a un soporte estructural con tornillos tirafondos.
Wall Mount
Optional
Mounting
Holes
Vertical
Centerline of
Garage Door
(Header Wall)
Header
Bracket
2x4 Structural
Support
Door Spring
(Garage Door)
Highest Point of
Garage Door
Travel
Horizontal
Line
Lag Screw
5/16"-9 x 1-5/8"
OPCN B - INSTALACIÓN EN EL TECHO
1. Extienda la línea central vertical en el techo tal como se muestra.
2. Centre el soporte en la marca vertical, a no más de 6” (15cm) de la pared.
Asegúrese de que la flecha quede orientada en dirección a la pared. El soporte
puede montarse al ras contra el techo cuando el espacio libre es mínimo.
3. Marque los orificios laterales. Taladre orificios piloto de 3/16” y sujete el soporte
firmemente a un soporte estructural con los herrajes provistos.
(Header Wall)
Ceiling Mounting Holes
(Finished Ceiling)
Vertical
Centerline of
Garage Door
Header
Bracket
6" (15 cm)
Maximum
Door Spring
(Garage Door)
Lag Screw
5/16"-9 x 1-5/8"
