Ensamblado
PASO 2 Fijar riel al abre-puertas de garaje
Para evitar daños GRAVES en el abre-puertas, utilice SOLAMENTE los pernos/sujetadores que vienen montados en
la parte superior del abre-puertas.

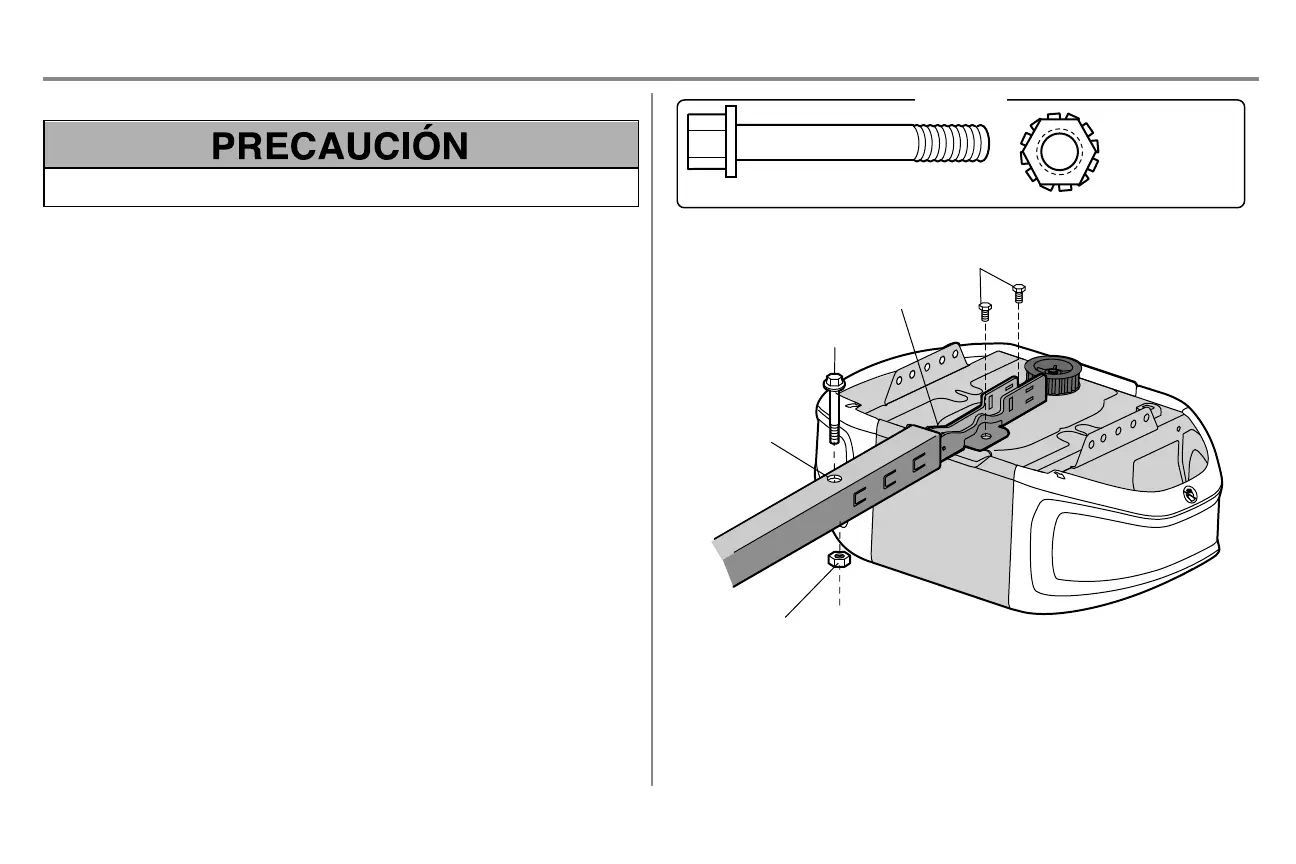

1. Coloque un perno de 1/4 de pulg.-20 x 1-3/4 de pulg. dentro del orificio de la cubierta de protección que se
encuentra en el extremo posterior del riel, como se indica en la ilustración. Apriete bien el perno con tuerca de
1/4 de pulg.-20. NO ajuste demasiado.
2. Quite los perno de la parte superior del motor.
3. Uso el cartón para soporte el frente del riel.
4. Ponga la ménsula en ‘U’ sobre el motor con el lado plano hacia abajo y alinee los orificios de la ménsula con
los orificios de los pernos.
5. Ajustar la ménsula en ‘U’ con pernos quitados anteriormente; SIN usar herramientas eléctricas. El uso de
herramientas eléctricas podría dañar permanentemente el abre-puerta de garaje.
Perno de 1/4 de pulg.-
20 x 1-3/4 de pulg.
Tuerca de seguridad de
1/4 de pulg.-20
PERNERÍA
Ménsula en 'U'
Orificio para
el perno
protector
de la cubierta
Perno
Tuerca de seguridad
Perno (Monte en el
abre-puertas de garaje)
