Instalación
PASO 5 Cuelgue el abre-puertas de garaje
Para evitar la posibilidad de una LESIÓN GRAVE si se cae el abre-puertas de garaje, sujételo FIRMEMENTE a los
soportes estructurales del garaje. Se DEBEN usar anclajes de hormigón si se instalan ménsulas en la mampostería.

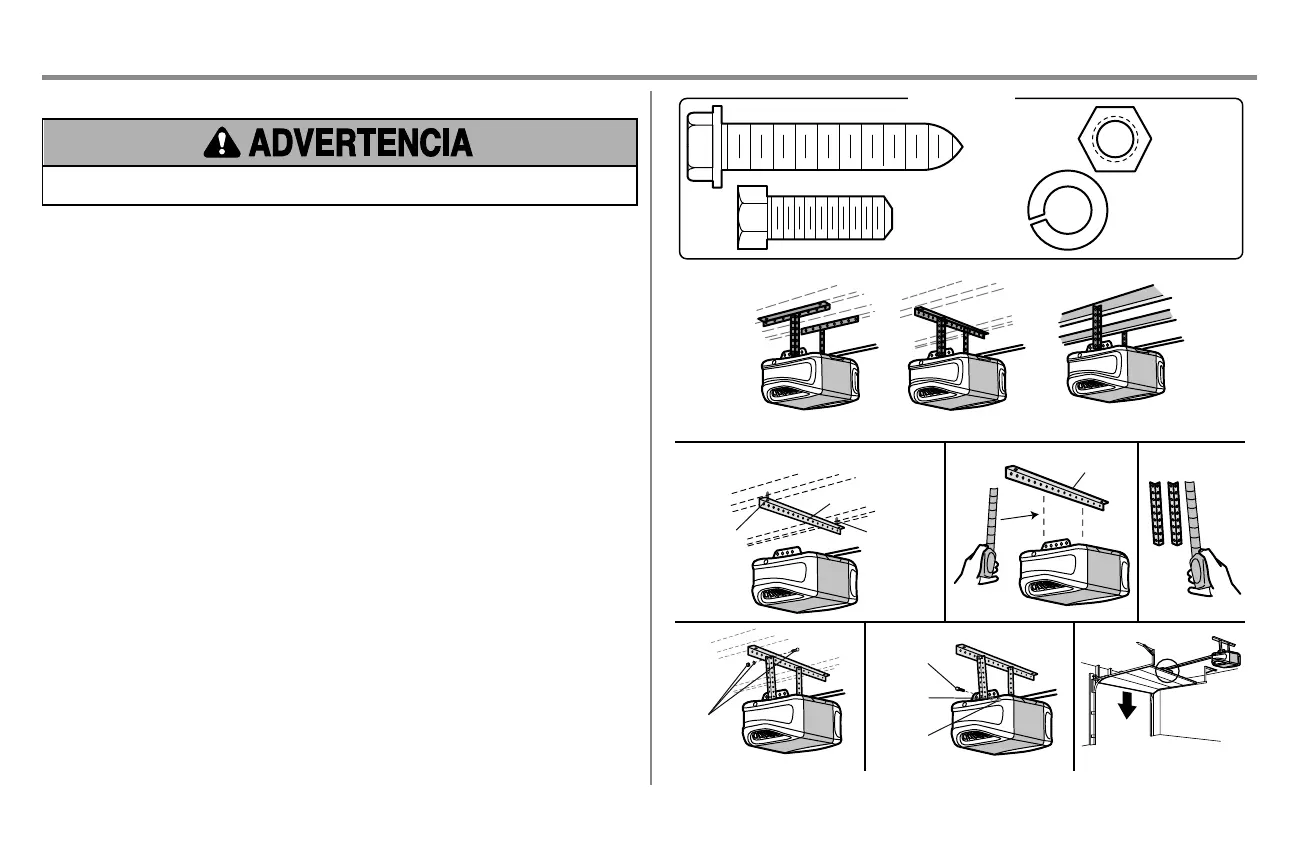

Colgará el abre-puertas de garaje según su tipo de garaje. A continuación veremos tres ejemplos de instalaciones.
Quizá su instalación sea diferente. TODASlas instalaciones de abre-puertas de garaje DEBEN conectarse a soportes
estructurales. En las siguientes instrucciones se muestra uno de los ejemplos.
1. En cielos rasos acabados, use tornillos de cabeza cuadrada o pijas para fijar la ménsula de soporte (no
provista) a los soportes estructurales antes de instalar el abre-puertas de garaje.
2. Asegúrese de que el abre-puertas de garaje esté alineado con la ménsula del cabezal. Mida la distancia entre
cada lado del abre-puertas de garaje y la ménsula de soporte.
3. Corte las dos partes de los soportes colgantes a la medida adecuada.
4. Fije un extremo de cada ménsula colgante a la ménsula de soporte con las herramientas apropiadas (no
provistas).
5. Fije el abre-puertas de garaje a las ménsulas colgantes con pernos hexagonal, arandelas de presión y
tuercas.
6. Quite el pedazo de madera de 5 x 10 cm (2 x 4 pulg.) y cierre la puerta manualmente. Si la puerta golpea el
riel, suba la ménsula del cabezal.
Cielo raso
Tornillo
tirafondo
1
2
3
No
incluida
No incluida
No incluida
Perno
hexagonal
Tuerca
Arandela
de presión
4 5
6
Tornillo
tirafondo
Cielo raso
EJEMPLOS
Cielo raso sin acabado
PERNERÍA
Perno hexagonal
de 5/16 de pulg.
-18 x 7/8 de pulg.
Tuerca de
5/16 de pulg.-18
Arandela de presión
de 5/16 de pulg.-18
Tornillo tirafondo
5/16 de pulg.-9
x 1-5/8 de pulg.
