PASO 11 Tender los cables desde el control hasta el abre-puerta de
garaje

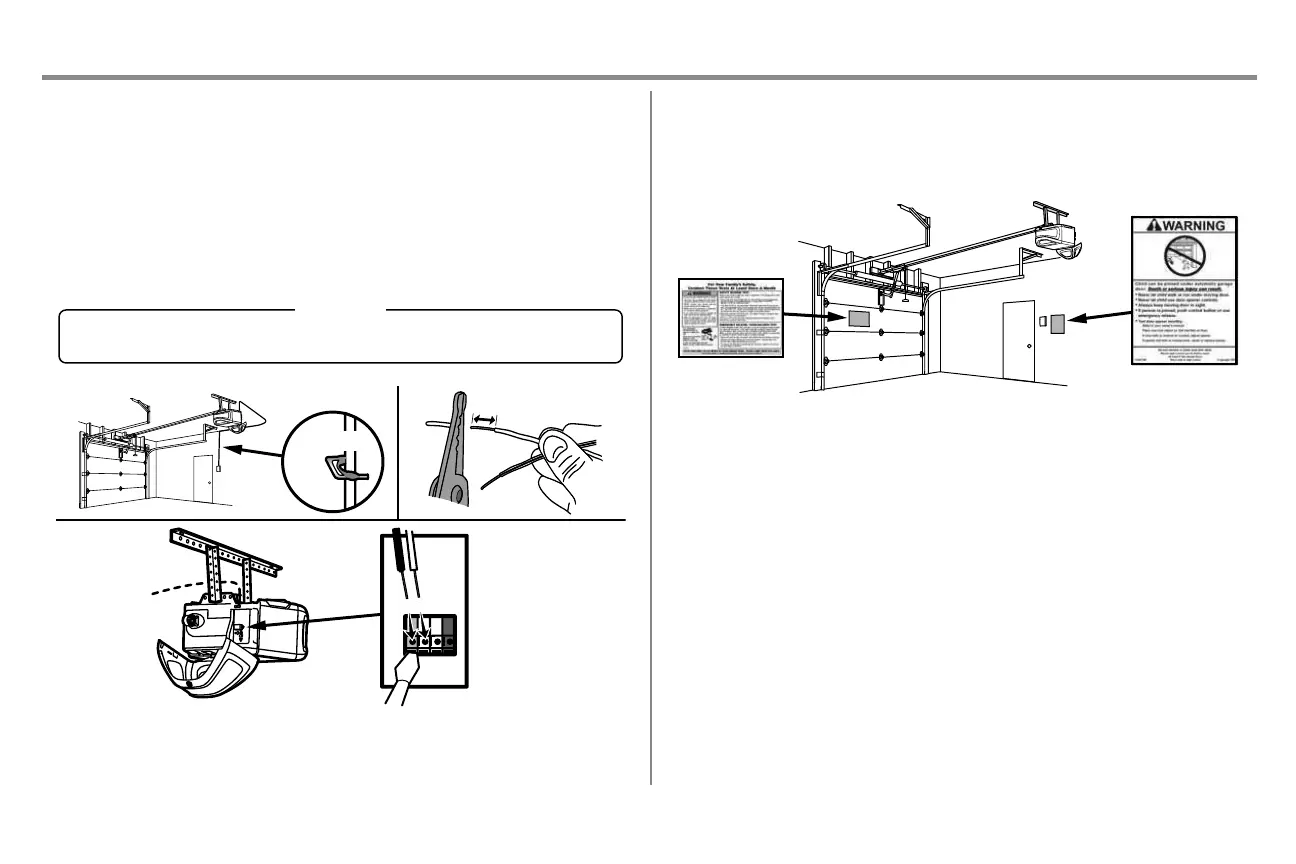

1. Tienda los cables blanco y rojo/blanco entre el control de la puerta y el abre-puertas de garaje. Fije el cable a
la pared y al cielo raso con grapas (a menos que se utilicen cajas de conexión o sea una instalación
existente). No perfore el cable con las grapas ya que podría causar un cortocircuito o la apertura del circuito.
2. Pele 11 mm (7/16 de pulg.) del extremo del cable cerca del abre-puertas de garaje.
3. Conecte el cable a los terminales rojo y blanco del abre-puertas de garaje. Al tender el cableado del control de
la puerta al abre-puertas de garaje, asegúrese de usar los mismos cables que están conectados al control de
la puerta. Para conectar o desconectar un cable, empujar la pestaña con la punta de un destornillador.
ROJO
BLANCO
BLANCO
GRIS
11 mm (7/16 de pulg.)
2
3
1
PERNERÍA
Grapas con aislamiento (No se muestra)
Grapa
PASO 12 Colocar las etiquetas de advertencia
1. Con tachuelas o grapas, coloque en la pared cerca del control de la puerta una etiqueta de advertencia sobre
el riesgo de quedar atrapado.
2. Colocar la etiqueta de seguridad y apertura manual en un lugar a la vista del lado interno de la puerta del
garaje.
