28
Instalación

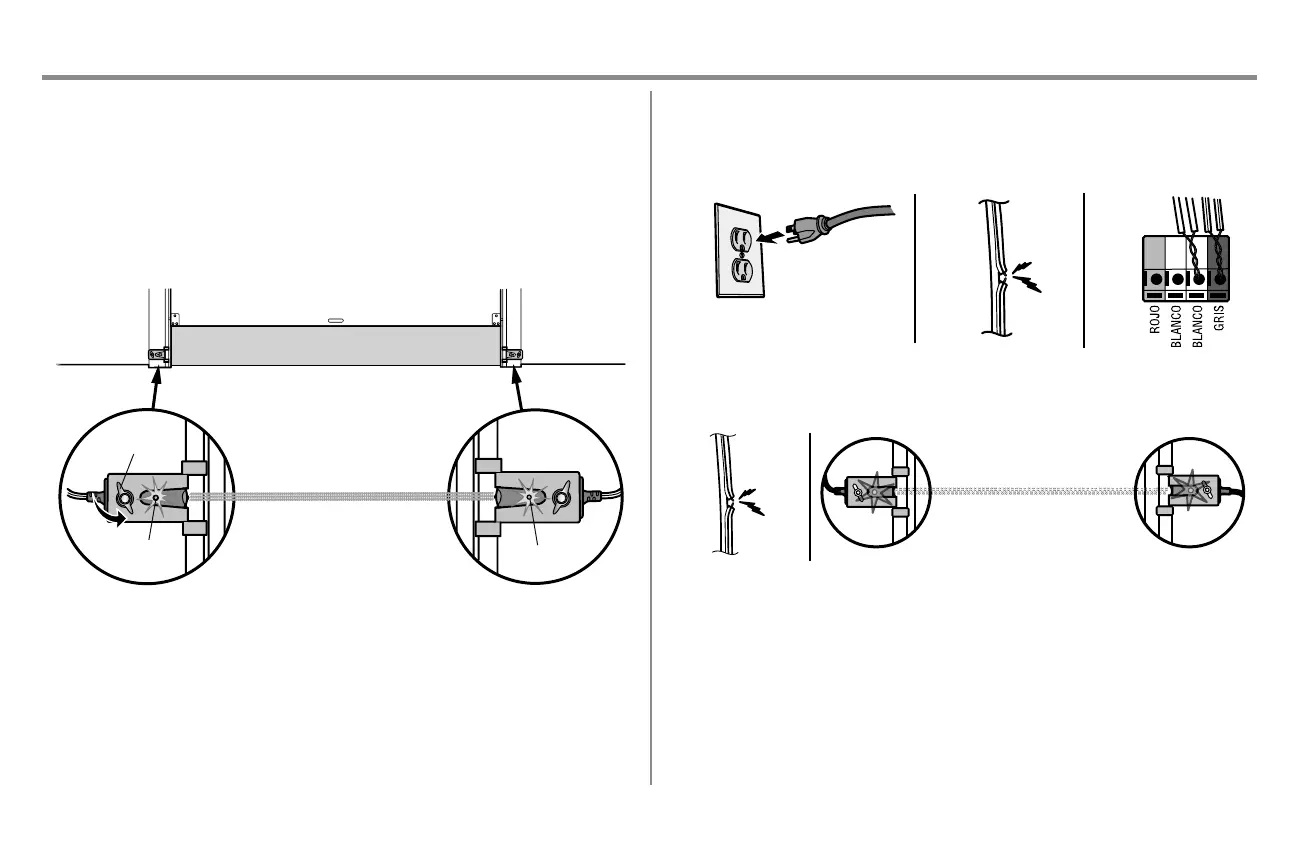

PASO 16 Alineación de los sensores de reversa de seguridad
La puerta no se cerrará si los sensores de inversión no están instalados y alineados.
Si el haz de luz está desalineado o hay una obstrucción cuando la puerta se está cerrando, la misma invertirá su
dirección y las luces se encenderán y apagarán diez veces. Si la puerta estuviera abierta, no se cerrará.
1. Verificar que los DEL de los sensores estén encendidos. Si los sensores están conectados y alineados
correctamente, los DEL quedarán encendidos.
Para alinear los sensores, aflojar las tuercas mariposa, alinearlos y volver a ajustar las tuercas.
DEL verde
DEL ámbar
Tuerca mariposa
SENSOR EMISOR
SENSOR RECEPTOR
(haz de luz invisible)
Si el sensor receptor está expuesto
directamente a la luz solar, invertir la
conexión con el sensor del lado opuesto.
SI EL DEL ÁMBAR DEL SENSOR EMISOR NO SE ENCIENDE:
1. Verificar que llegue energía eléctrica al abre-puerta.
2. Verificar que no haya un cortocircuito ni el sensor esté roto.
3. Verificar que el sensor esté correctamente conectado. cables blancos al terminal blanco y cables
blanco/negro al terminal gris.
3
2
1
SI EL DEL VERDE DEL SENSOR RECEPTOR NO SE ENCIENDE:
1. Verificar que no haya un cortocircuito ni el sensor esté roto.
2. Verificar la alineación de los sensores.
1
2
PASO 17 Verificar que el instalación de alambres para el control de la
puerta es correctamente
Si el instalación esta correcta, el DEL de comanda que esta detrás de la barra de empuje en el control de la puerta
multifunción parpadeara.
