9
Ensamblaje

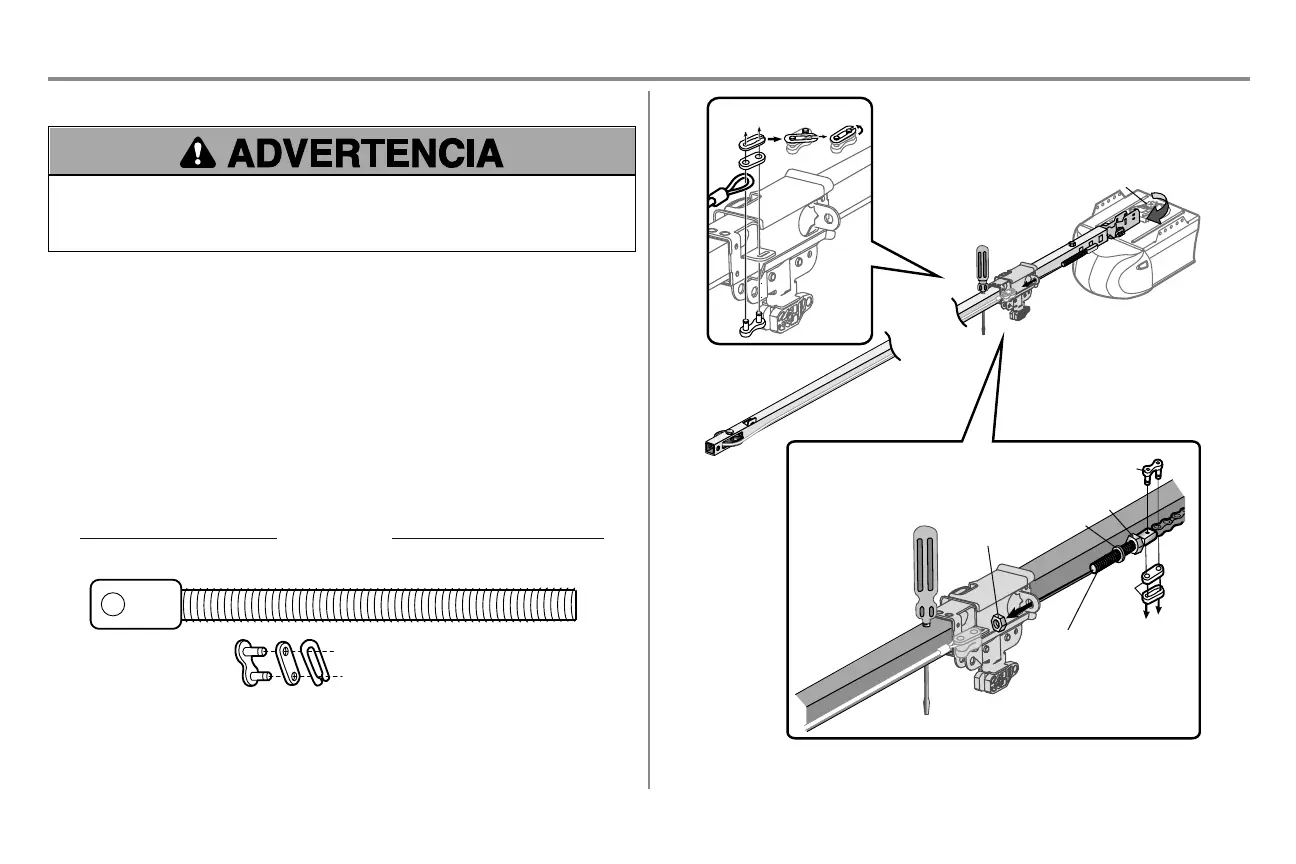

PASO 4 Instale la cadena
Para evitar posibles LESIONES GRAVES en los dedos causadas por las partes móviles del abre-puertas de
garaje:
l SIEMPRE tenga las manos lejos de la rueda dentada mientras el abre-puertas esté en funcionamiento.
l Ponga bien la cubierta de la rueda dentada ANTES de hacer funcionar el abre-puertas.
1. Coloque el cable alrededor de la polea y tírela hacia el trole.
2. Enganche el cable en la ranura de retención del trole como se muestra. (Figura 1)
a. Empujar los pernos de la barra del enlace maestro a través del cable y del orificio en el carro.
b. Empuje la tapa del enlace maestro sobre los pernos y las muescas de los pernos.
c. Deslice el extremo cerrado del resorte sobre uno de los pasadores. Empuje el extremo abierto
de la primavera con clip en la espiga de otra.
3. Con el carro contra el destornillador, introduzca el resto del cable/cadena a largo del riel hacia la unidad
del cable/cadena a largo del riel hacia la unidad del alrededor de la rueda dentada sobre el desplegador de
cadena y continuando hacia el conjunto del trole. Los dientes del portacadena deben engranar en la cadena.
(Figura 2)
4. Cerciórese de que la cadena no esté torcida, luego conéctela al eje roscado con el enlace maestro
restante.
5. Enrosque la tuerca interna y la arandela en el eje roscado del carro.
6. Introduzca el eje roscado del trole por el orificio del carro. Cerciórese de que la cadena no esté torcida.
(Figura 3)
7. Enroscar, aunque sin ajustar, la tuerca externa en el eje roscado del trole.
8. Quite el desarmador.
HERRAJES
Eslabón
maestro
Eje roscado
Figura 3
Eje roscado
Tuerca externa
Tuerca
interna
Arandela
de presión
Eslabón maestro
Eslabón
maestro
Figura 2
Portacadena
Figura 1
a.
b.
c.
