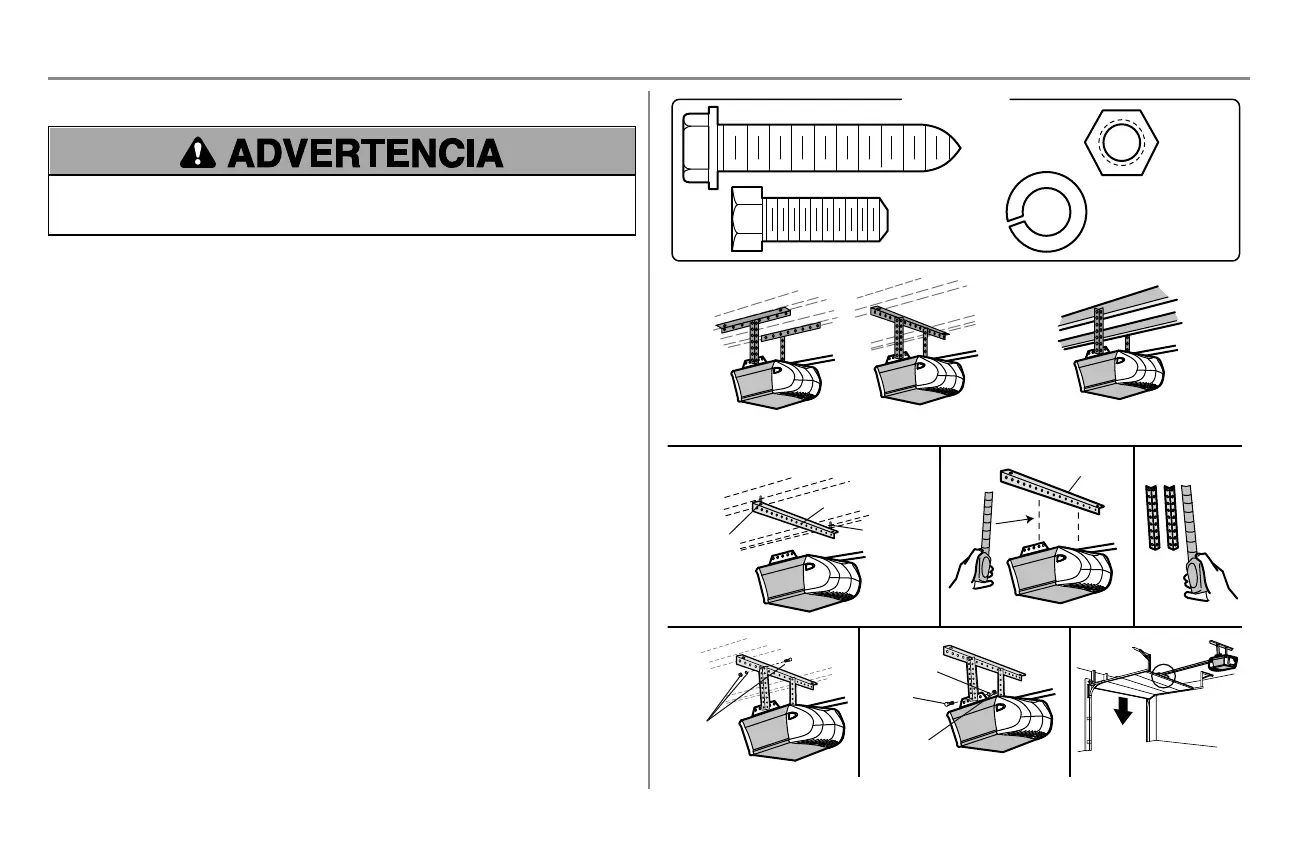

PASO 5 Cuelgue el abre-puertas de garaje
Para evitar la posibilidad de una LESIÓN GRAVE si se cae el abre-puertas de garaje, sujételo FIRMEMENTE a
los soportes estructurales del garaje. Se DEBEN usar anclajes para hormigón SI se instalan ménsulas en la
mampostería.
Colgará el abre-puertas de garaje según su tipo de garaje. A continuación veremos tres ejemplos de instalaciones.
Quizá su instalación sea diferente. TODASlas instalaciones de abre-puertas de garaje DEBEN conectarse a
soportes estructurales. En las siguientes instrucciones se muestra uno de los ejemplos.
1. En cielos rasos acabados, use tornillos de cabeza cuadrada para fijar la ménsula de soporte (no provista)
a los soportes estructurales antes de instalar el abre-puertas de garaje.
2. Asegúrese de que el abre-puertas de garaje esté alineado con la ménsula del cabezal. Mida la distancia
entre cada lado del abre-puertas de garaje y la ménsula de soporte.
3. Corte las dos partes de los soportes colgantes a la medida adecuada.
4. Fije un extremo de cada ménsula colgante a la ménsula de soporte con las herramientas apropiadas (no
provistas).
5. Fije el abre-puertas de garaje a las ménsulas colgantes con pernos, arandelas de presión y tuercas.
6. Quite la tabla de madera de 5 x 10 cm (2 x 4 pulg.) y cierre la puerta manualmente. Si la puerta golpea el
riel, suba la ménsula del cabezal.
Cielo raso con acabado
Tornillo
para
madera
1
2
3
No provista
No
provista
No provista
4 5
6
Tornillo para
madera
Cielo raso con acabado
EJEMPLOS
Cielo raso sin acabado
HERRAJES
Perno hexagonal
de 5/16 de pulg.
-18 x 7/8 de pulg.
Tuerca 5/16
pulg.-18
Rondana de presión
de 5/16 de pulg. -18
Tornillo para madera
5/16 pulg.-9x
1-5/8 pulg.
Perno
hexagonal
Tuerca
Arandela de
presión
