22
Instalación

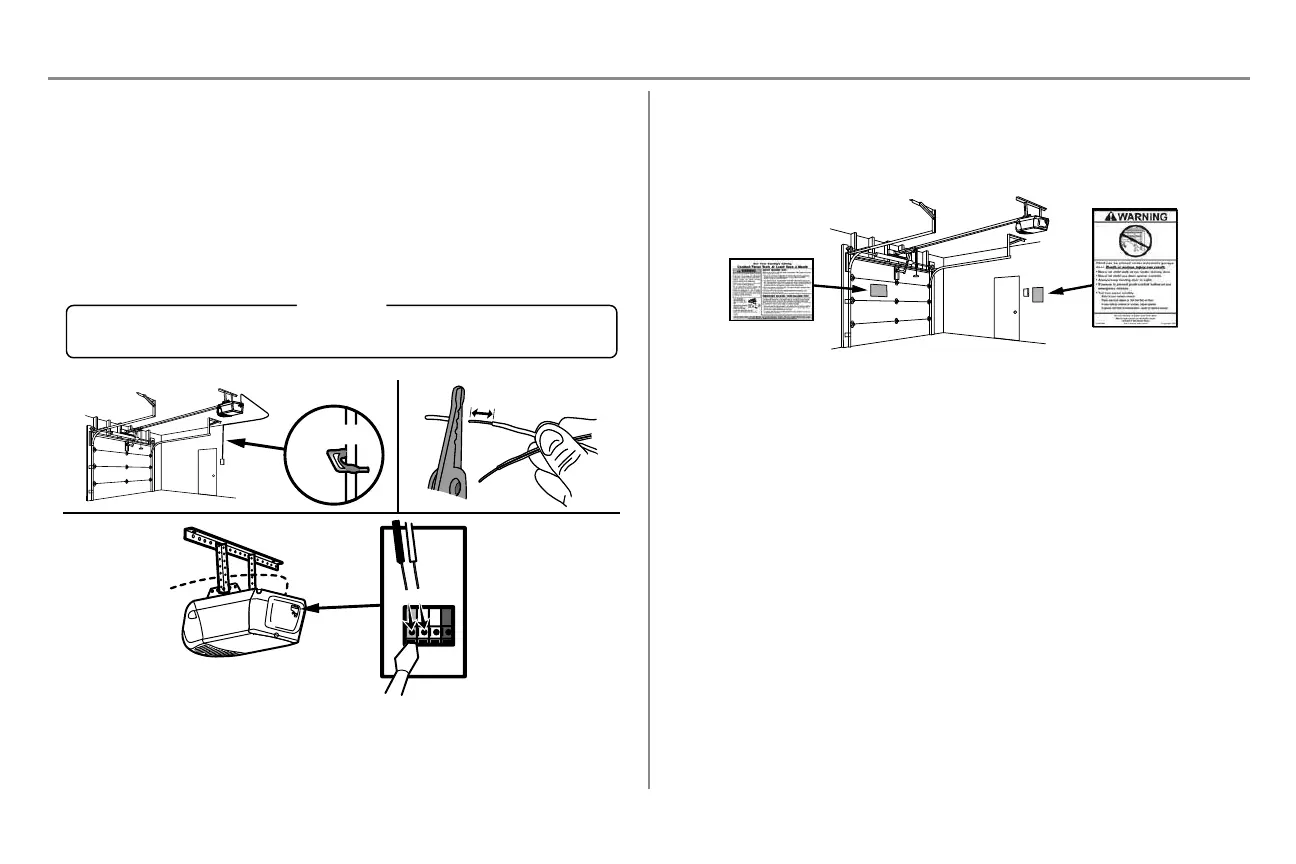

PASO 11 Tender los cables desde el control hasta el abre-puerta de
garaje
1. Tienda los cables blanco y rojo/blanco entre el control de la puerta y el abre-puertas de garaje. Fije el
cable a la pared y al cielo raso con grapas (a menos que se utilicen cajas de conexión o sea una
instalación existente). No perfore el cable con los broches ya que esto podría causar un cortocircuito o un
circuito abierto.
2. Pele 11 mm (7/16 de pulg.) del extremo del cable cerca del abre-puertas de garaje.
3. Conecte el cable a los terminales rojo y blanco del abre-puertas de garaje. Si tiene cableado previo en su
garaje, asegúrese de usar los mismos cables que están conectados al control de la puerta. Para introducir
o soltar los cables del terminal, empuje la lengüeta con la punta de un destornillador.
ROJO
BLANCO
BLANCO
GRIS
11mm (7/16 de pulg.)
2
3
1
HERRAJES
Grapas aisladas (no aparece)
Grapa
PASO 12 Colocar las etiquetas de advertencia
1. Con tachuelas o grapas, coloque en la pared cerca del control de la puerta una etiqueta de advertencia
sobre el riesgo de quedar atrapado.
2. Coloque la etiqueta de prueba de reversa de seguridad y desenganche manual en un lugar a la vista del
lado interno de la puerta del garaje.
