NL-2

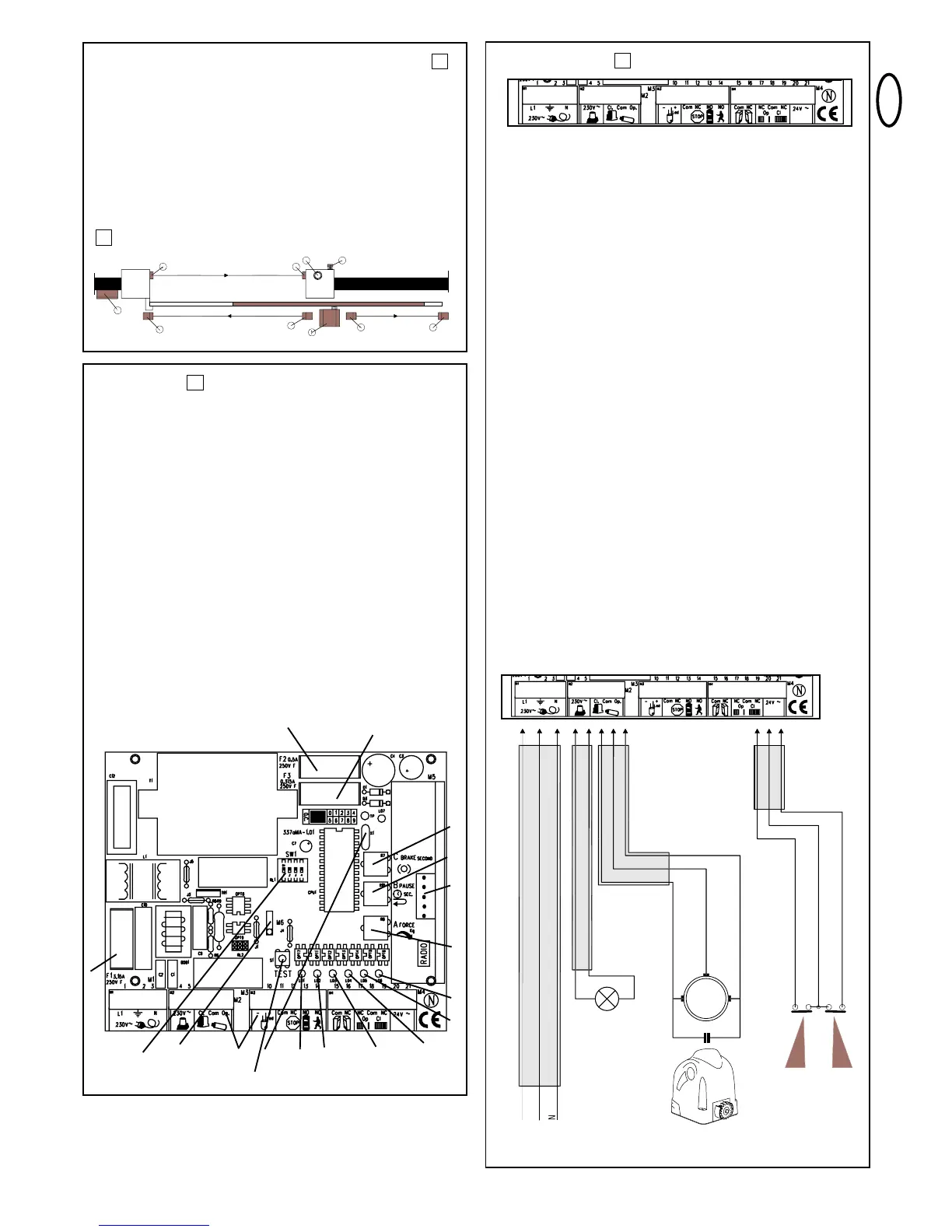

AANSLUITINGEN
M1 230Volt
1- L L 230V/ 50Hz +/- 10%
2- Aardverbinding Voorziening voor de
besturingseenheid, aandrijving,
toebehoren
3- N (nulleider) 230Volt~
4- L
5- L Knipperlicht (230Volt~)
M2
6- L Sluiten
7- N (nulleider) Aandrijfaansluiting 230Volt~ 700VA
max.
8- L Openen Condensator wordt tussen 6 en 8
aangesloten
M3
9- LED – Hekstatus LED
10- LED + Geeft weer of het hek OPEN of
DICHT is.
11- COM (gezamenlijk)
12- STOP (opener, NC) Toets ingang
13- Toets A (sluiter, NO) A= hek volledig openen
14- Toets B (sluiter, NO) B= hek gedeeltelijk openen
15- COM (gezamenlijk)
16- LS contact (opener, NC) Aansluiting fotocellen
M4
17- OPEN (opener, NC)
18- COM (Gemeinsamer) Aansluiting eindschakelaar
19- DICHT (opener, NC) vooraf gemonteerd voor "rechts”
20- L voorziening toebehoren 24Volt~ +/-
5% 500mA
21- L
3
TYPISCHE SAMENSTELLING VAN EEN INSTALLATIE
(1) Aandrijving met besturingseenheid
(2) Besturingseenheid (indien extern gemonteerd)
(3) Fotocellen zender
(4) Fotocel ontvanger
(5) Knipperlicht
(6) Antenne (optioneel)
(7) Sleutelschakelaar (optioneel)
(8) Fotocel (optioneel)
(9) Fotocel (optioneel)
1
1
INSTALLATIE
(1) F1 Hoofdzekering (230Volt)
(2) F2 Hulpzekering 24Volt ~
(3) F3 Centrale zekering (logica)
(4) C Rem
(5) B Pauze (hek staal stil in open stand)
(6) M5 Insteekvoetje voor zender
(model 801719)
(7) A Openings- en sluitkracht
(8) LED 5 Eindschakelaar controle
(9) LED 6 Eindschakelaar controle
(10) LED 4 Fotocel (controle)
(11) LED 3 B Toets ingang
(12) LED 2 A Toets ingang
(13) LED 1 STOP (noodstop)
(14) LED 7 Diagnose (algemeen)
(15) M1 – M4 Aansluiting klemmen
(16) M6 Aansluiting toebehoren (niet vereist)
(17) SW1 Programmaschakelaar (DIP-schakelaar)
(18) TEST Test-toets (opent volledig)
2
1
2
3
4
5
6
7
8
9
10
11
1213
14
15
16
17
18
