Chapin 82050C - Frame Assembly; Steps 2 & 3: Frame and Baffle Installation

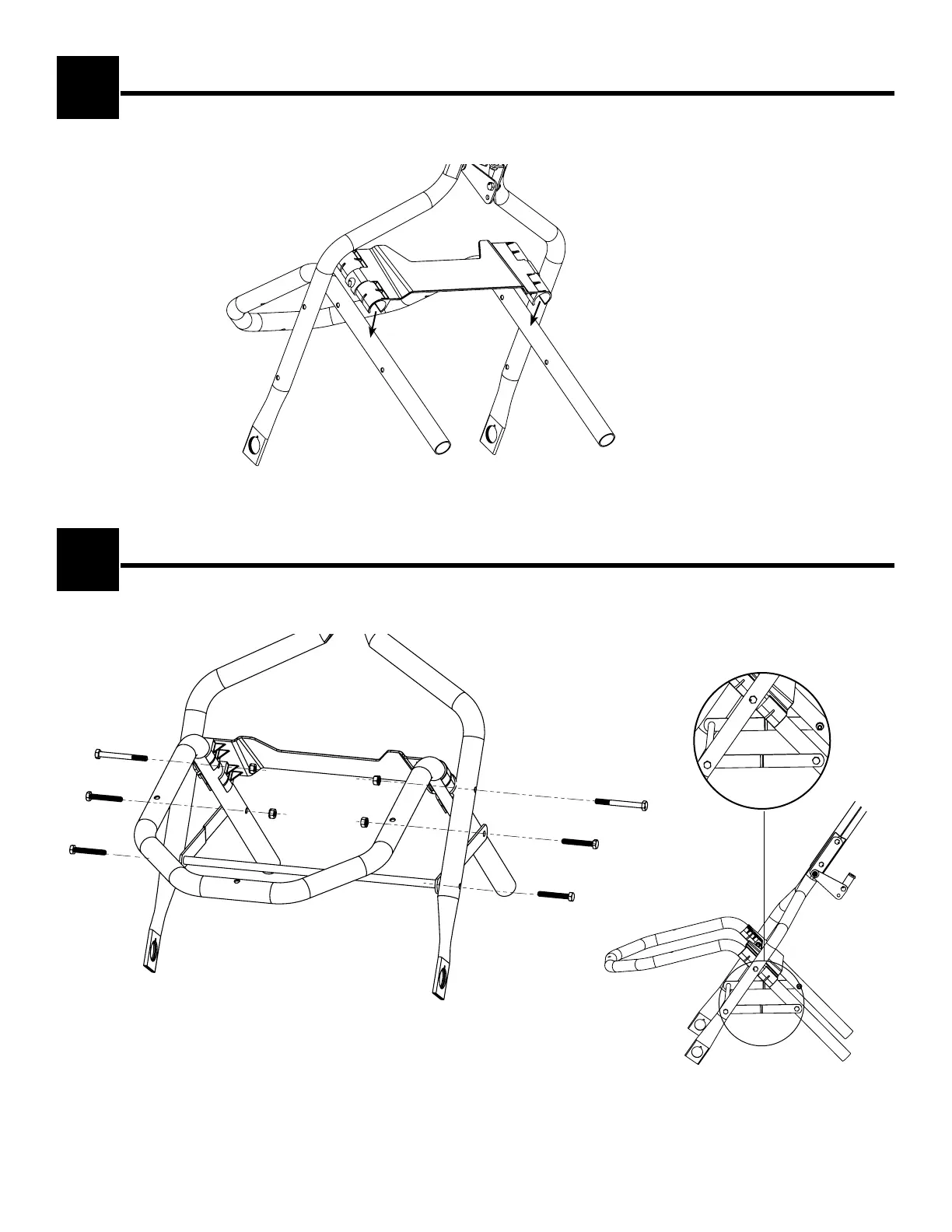

Assemble baffle between frame legs
Montaje del marco / Assemblage du cadre.
2
Orient components C-12 as shown.
Oriente los componentes C-12 como se muestra.
Orientez les composants C-12 comme il est indiqué.
Frame Assembly
Montaje del marco / Assemblage du cadre
3
H-6
H-16
H-16
H-6
H-16
H-16
C-12
C-12
H-16
H-16
C-10
C-18
C-17
H-6
H-6
C-17
5
Note: Remove 2 nuts from H-16 and set aside for
later to use in step 9.1 ans 9.2.
Nota: Quite 2 tuercas de H-16 y sepárelas para
usarlas más adelante en los pasos 9.1 y 9.2.
Remarque : Retirez 2 écrous de H-16 et réservez
pour une utilisation ultérieure à l’étape 9.1 et 9.2.
