Chapin 82050C - Handle Bar and Gate Control Assembly; Step 1.1: Initial Handle Attachment

Handle Bar and Gate Control Assembly
Barra de manija y conjunto de controles de la compuerta / Assemblage de la barre de la
poignée et du contrôle de la vanne
1
1.1
H-11
C-6
C-5
H-11
H-6
H-6
C-4
H-6
H-6
C-9
C-4
H-6
H-6
C-11
C-11
H-6
H-6
C-16

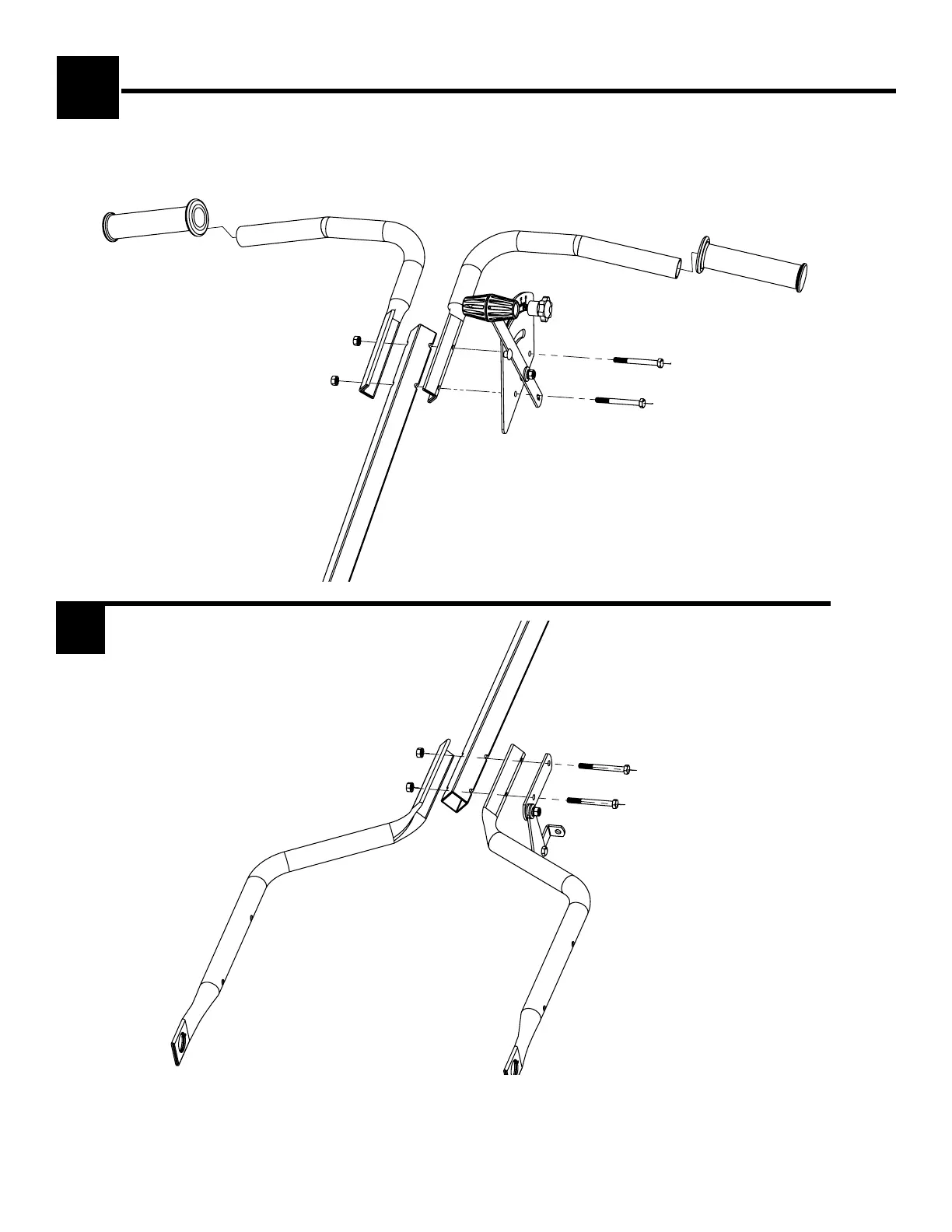

Loosely attach (H-6). Keep loose for further adjustment later (see step 11).
Coloque sin apretar (H-6) Manténgala floja para ajustarla posteriormente (ver paso 11).
Attachez sans serrer (H-6). Laissez desserré pour un ajustement ultérieur (voir l’étape 11).
4
