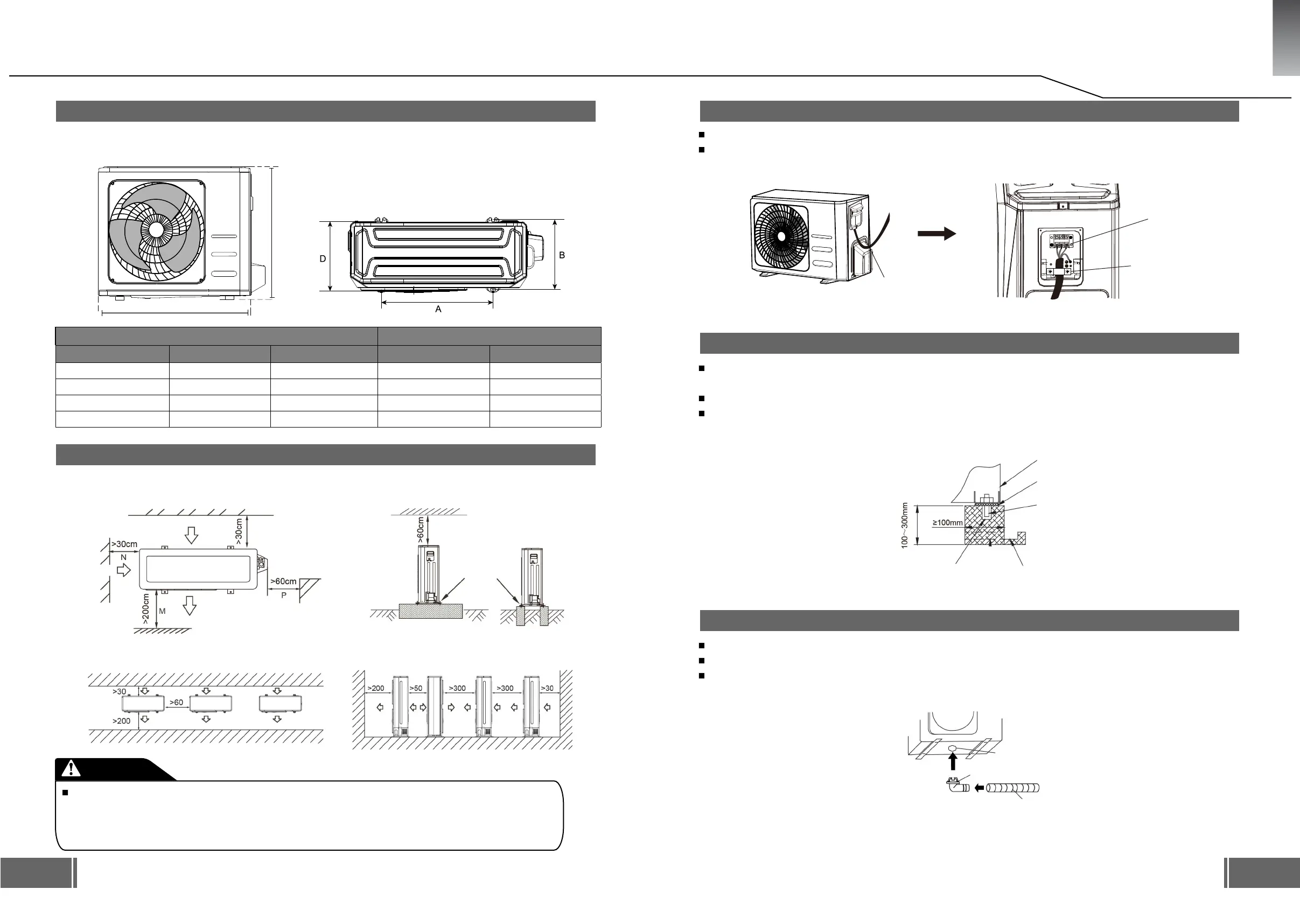

CIAT 42HV09JS8C - 3 Instalación de la Unidad Exterior; Dimensión de Montaje de la Unidad Exterior; Requisito de Espacio para la Unidad Exterior; Conexión de Cables en el Exterior

PRECAUCIÓN
3.3 CONEXIÓN DE CABLES EN EL EXTERIOR
Retire la cubierta de los cables eléctricos y la abrazadera de cables aojando los tornillos.
Conecte los cables a la regleta de terminales exterior en la misma secuencia que la unidad interior.
Cubierta de cables eléctricos
3.4 INSTALACIÓN DE LA UNIDAD EXTERIOR
Antes de la instalación, compruebe la fortaleza y la horizontalidad de la base para que no se genere un sonido
anormal.
Fije la base rmemente a los tornillos de anclaje (M10) para evitar que se desplome.
Instale la base y las gomas antivibración para que soporten directamente la supercie inferior de la pata de
jación que está en contacto con la placa inferior de la unidad exterior.
3.5 INSTALACIÓN DE LA TUBERÍA DE DESAGÜE PARA LA UNIDAD EXTERIOR
Conecte la salida de desagüe a una manguera adecuada
Coloque la junta en la salida de desagüe.
Inserte la salida de desagüe en el oricio de la bandeja base de la unidad exterior y gírela 90 grados para jarla
de forma segura.
3.1 DIMENSIÓN DE MONTAJE DE LA UNIDAD EXTERIOR
Las dimensiones de montaje de las diferentes unidades exteriores varían.
El diámetro de la cabeza del tornillo de jación debe ser mayor de 12mm.
Dimensiones unidad exterior (mm)
Dimensiones de montaje (mm)
W H D A B
700 550 275 450 260
770 555 300 487 298
800 554 333 515 340
845 702 363 540 376
3.2 REQUISITOS DE ESPACIO PARA LA UNIDAD EXTERIOR
09
3. INSTALACIÓN DE LA UNIDAD EXTERIOR
Instalación de la unidad individual
(Pared u obstáculo)
Entrada de aire
Entrada de aire
Salida de aire
Mantener canal
Fijar con tornillo
Conecte en paralelo las dos unidades o por encima
unidad:cm unidad:cm
En regiones expuestas a nevadas y temperaturas frías, evite la instalación de la unidad exterior en
zonas que puedan quedar cubiertas por la nieve. Si se esperan fuertes nevadas, deberá instalarse
un pedestal para hielo o nieve (no incluido) y/o un deector de viento (no incluido) para proteger la
unidad contra la acumulación de nieve y/o contra la obturación de la toma de aire.
3. INSTALACIÓN DE LA UNIDAD EXTERIOR
Coloque el cable hacia abajo
para evitar que entre agua en
la caja de control.
Regleta de terminales
Abrazadera de cable
Agujero de mortero (
Ø100 mm x profundidad 150 mm)
Unidad exterior
Goma antivibración
Tornillo de anclaje (M10)
Desagüe (Ancho 100 mm x profundidad 150 mm)
Oricio de la bandeja base
de la unidad exterior
Junta
Salida de desagüe
Manguera de desagüe
(no incluida)
10
Conexión en paralelo de los lados delanteros y traseros
ES
W
H
1 2
S
