CIAT 42HV09JS8C - 5 Cableado

13

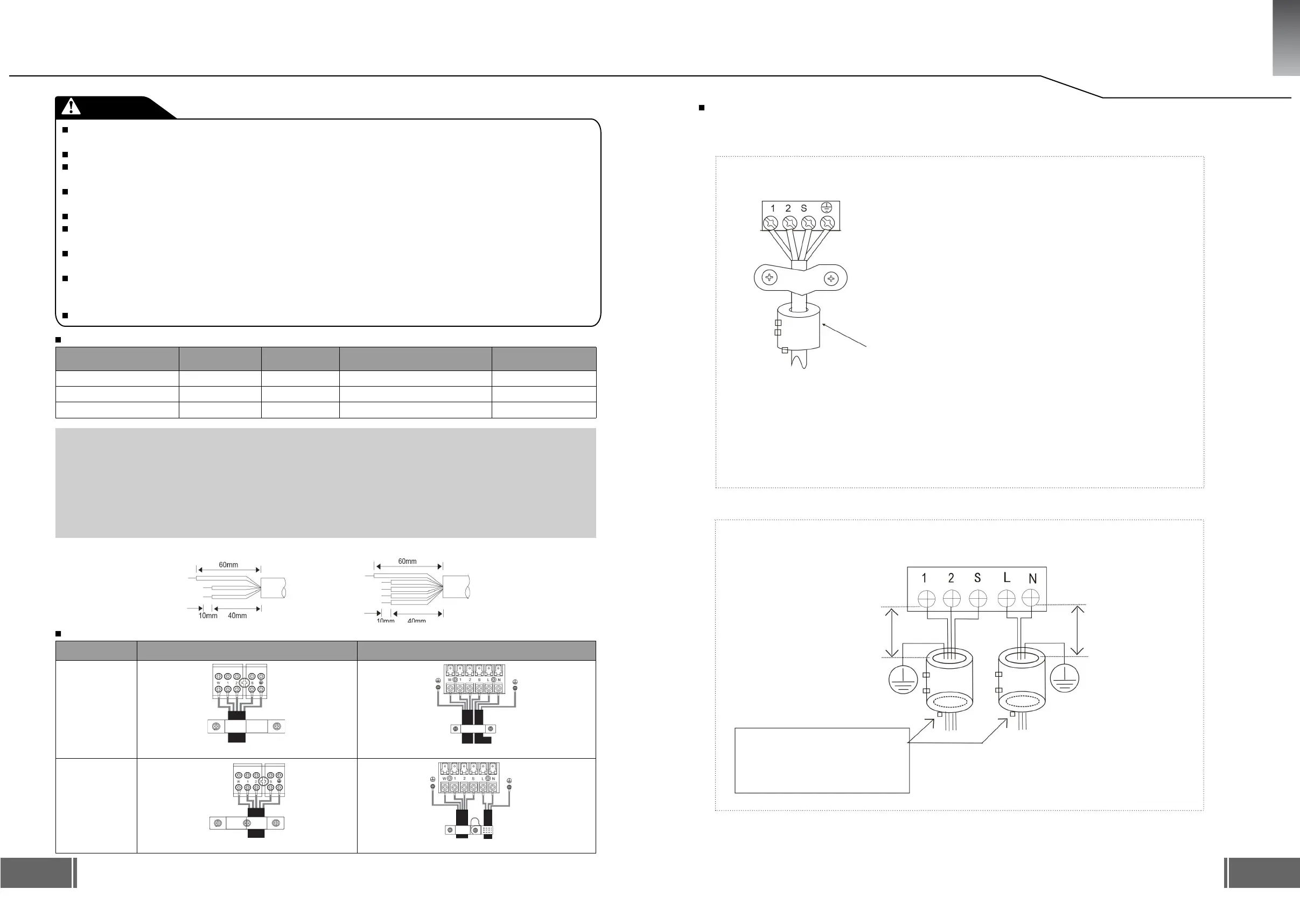

5. CABLEADO
Todas las conexiones eléctricas deben ser realizadas por instaladores cualicados y todos los cables deben conectarse
siguiendo el diagrama de cableado.
Realice la conexión a tierra antes de cualquier otra conexión eléctrica.
Todas las fuentes de alimentación eléctrica deben estar apagadas antes de iniciar el trabajo de cableado y no debe
encender la alimentación hasta que esté seguro de que todos los cables se hayan comprobado de forma segura.
Hay que instalar un interruptor principal y un disyuntor o fusible con una capacidad superior a 1,5 veces la intensidad
máxima del circuito.
Para este aparato debe haber un circuito derivado individual y un único enchufe.
El diámetro del conductor está en función de la intensidad nominal y del código de cableado eléctrico nacional. Consulte
las normas de construcción locales y el Código Eléctrico Nacional para saber si hay requisitos especiales.
Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el agente de mantenimiento o por
personal cualicado con el n de evitar situaciones de peligro.
La unidad debe estar conectada a la fuente de alimentación principal por medio de un disyuntor o un interruptor con una
separación de al menos 3 mm entre todos los polos de contacto. Se aconseja la instalación de un interruptor diferencial
(ID) con una corriente residual de funcionamiento que no exceda de 30 mA.
Este aparato incorpora una conexión de toma de tierra solo para nes funcionales.
AVISO:
1. Todos los cables de alimentación deben dimensionarse de acuerdo con el código de cableado eléctrico nacional.
Consulte las normas de construcción locales y el Código Eléctrico Nacional para saber si hay normas especiales.
2. El cable de alimentación de la unidad exterior debe ser del tipo H07RN-F.
3. La corriente nominal del aparato gura en la placa de identicación.
4. La especicación del fusible de la unidad exterior es T20A/250 VCA (aplicable solo a unidades de refrigerante
R32) Nota: El fusible es de material cerámico.
14
Corriente nominal de cada modelo
Capacidad (kW)
Corriente nominal
(A)
Clasicación
de los fusibles (A)
Cable de entrada de alimentación eléctrica
(con sección mínima)
Cable de conexión
(con sección mínima)
7k/9k/12k 10,0 16 3*1,5 mm
2
5*1,5 mm
2
18k 12,5 20 3*1,5 mm
2
5*1,5 mm
2
24k 18,0 30 3*2,5 mm
2
5*2,5 mm
2
Cable de entrada de alimentación Cable de conexión
Diagrama de conexiones
Capacidad (kW) Unidad interior Unidad exterior
9K
12K
18K
Hacia exterior
A entrada
24K
Hacia exterior
Hacia el interior Entrada de alimentación
PRECAUCIÓN
GND
GND
5. CABLEADO
Instalación del anillo magnético
Nota: La regleta de terminales puede ser distinta según los modelos.
Unidad interior
Anillo magnético
(si va incluido con los accesorios)
Pase la correa por el oricio del anillo
magnético para jarlo en el cable
Unidad exterior
Y/G
Pase la correa por el oricio
del anillo magnético para
jarlo en el cable
Anillo magnético
(si va incluido con los
accesorios)
Anillo magnético
4 cm 4 cm
Entrada de alimentación
ES
7K
