Généralités
La régulation V200 est une régulation CIAT,
conçue pour piloter les unités terminales de
climatisation non autonomes (Ventilo-convec-
teurs, UTA, Cassettes,...) pour des applica-
tions 2 tubes, 2 tubes / 2 fils, 4 tubes fonction-
nant en air recyclé.
Elle permet de respecter une programmation
horaire (raccordement à 1 ou 2 horloges, en
option) et d'assurer une fonction maître /
esclave. Elle pilote des moteurs de vannes
thermiques (moteurs 3 pts en option).
Le système V200 se compose d'un régula-
teur intégré à l'unité terminale et d'un terminal
utilisateur permettant de régler les consignes
et les modes de fonctionnements.
Le terminal est disponible en version murale
(à raccorder au régulateur par l'installateur)
ou encastrée (montée et raccordée en usine)
Pr
incipales f
onctionnalités :
- Action PI : lente ou rapide
- Commande d'un ventilateur 3 vitesses,
automatique ou manuelle.
- Commutation chauffage / refroidissement
automatique, avec sonde change over (appli-
cation 2 tubes).
- 2 Entrées libres de potentiel pour contact de
fenêtre, horloge ou détecteur de présence.
- Trois régimes : Confort / Economie / Hors gel.

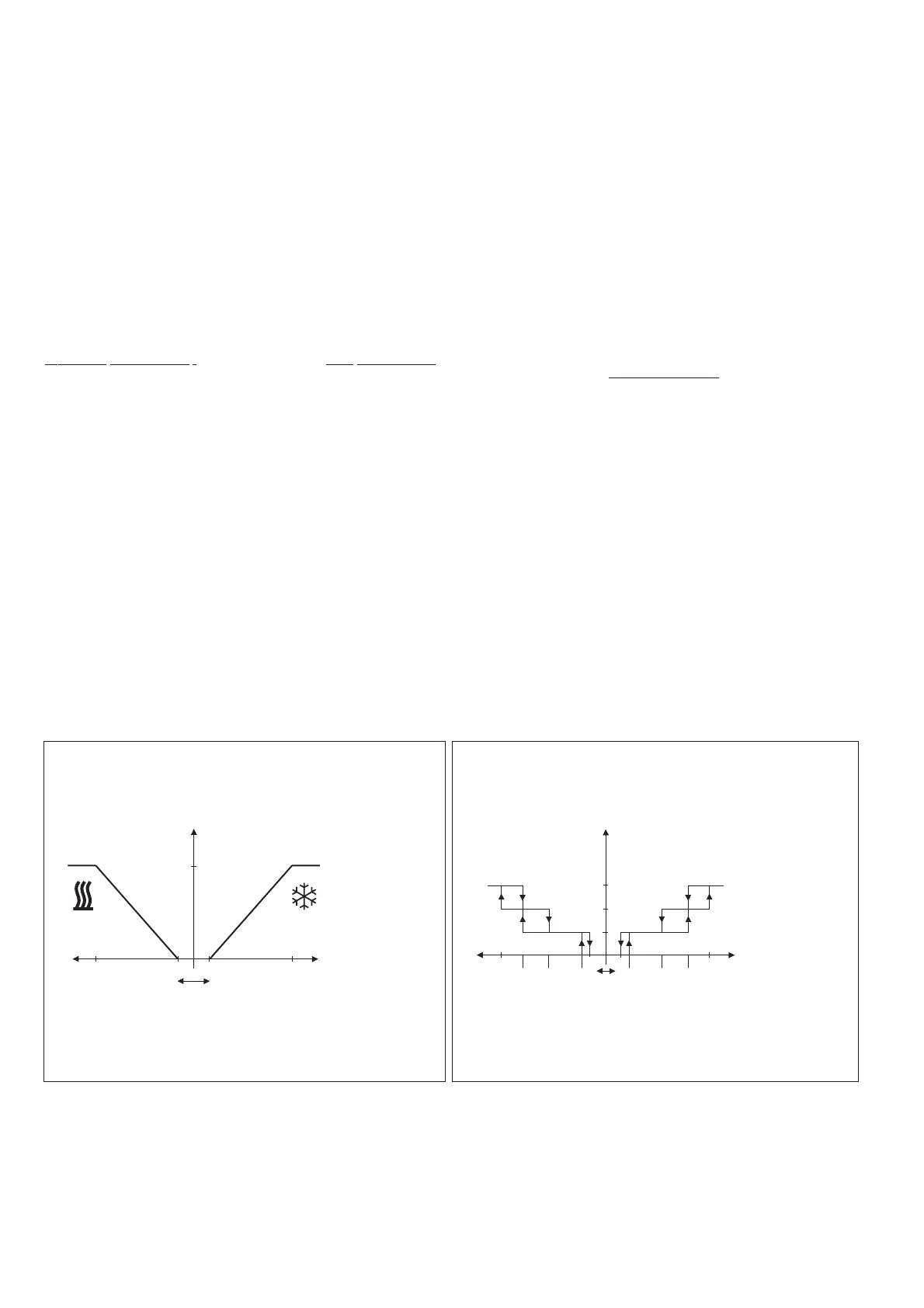

Fonctionnement
La régulation est de type Proportionnel et
Intégrale. Elle agit à la fois sur la (les)
vanne(s), la batterie électrique, les trois vites-
ses de ventilation.
Generalities
The V200 is a CIAT control device, designed
to control non autonomous air conditioning
terminal units (fan-coil units, UTA,
Cassettes,...).for two-pipe, two-pipe/two-wire,
four-pipe applications operating with recycled
air.
It enables a time programming (optional
hook-up to 1 or 2 clocks) and allows the
Master/ Slave function. The V200 drives the
thermal valve actuators (3 pts actuators avai-
lable as an option).
The V200 consists of a controller built into the
terminal unit and a user terminal for speci-
fying the set points and operating modes.
The terminal can be supplied in a wall-mounted
version (to be connected to the controller by the
installation engineer) or as an embedded unit
(fitted and connected in the factory).
Main
functionalities:
- PI action: slow or fast
- 3-speed fan control, auto or manual.
- Auto heating/cooling change-over, with sen-
sor (for 2-pipe applications).
- 2 potential free inputs available for window,
clock or presence detector contact.
- Three modes: Comfort/Economy/Anti-freeze.
Working
This control device is of the integral proportio-
nal type. It acts at the same time on the
valve(s), electrical battery and the three
speeds of ventilation.
Allgemein
Das Regelsystem V200 ist eine CIAT-Regelung,
sie dient zur Verwaltung von Klimakonvektoren,
Einheiten zur Luftbehandlung in Form von 2-
Leiter- 2 Leiter + E-Heïzung oder 4-
Leitersystemen mit Umluft.
Die Regelung lässt eine Zeitprogrammierung
(Anschließen an 1 oder 2 Uhren, in Option) sowie
einen Master-/Slave-Betrieb zu. Sie regelt die
Motoren der Thermische ventile (3 Punkt-Motoren
in Option).
Das System V200 umfasst einen Regler, der in
der Klimakonvektor integriert ist und einen
Benutzerterminal zur Ermöglichung des
Einstellens der Sollwerte und der Funktionsarten.
Das Bediengerät ist zur Wand-Anbringung (der
Installateur muss es mit dem Regler verbinden)
oder eingebaut erhältlich (im Werk montiert und
angeschlossen).
Hauptfunktionalitäten:
- Wirkung PI: langsam oder schnell
- Automatische oder manuelle Steuerung eines
Ventilators mit 3 Drehzahlen.
- Automatikumschalten Heizen / Kühlen mit
Change-over Fühler (Anwendung 2 Leiter).
- 2 potenzialfreie Eingänge zum Fensterkontakt,
Schalthur oder Präsenzsensor.
- Drei Betriebszustände: Komfort/Ersparnis/Frostfrei.
Betriebs
Die Regelung wird proportional und integral aus-
geführt. Sie führt gleichzeitig die Ventile, die
elektrischen Register und die Drehzahl für den
Ventilator.
