REact 30E/ 30DC-8020
REact30-8010v1.0.docx - 2 - 03/2023

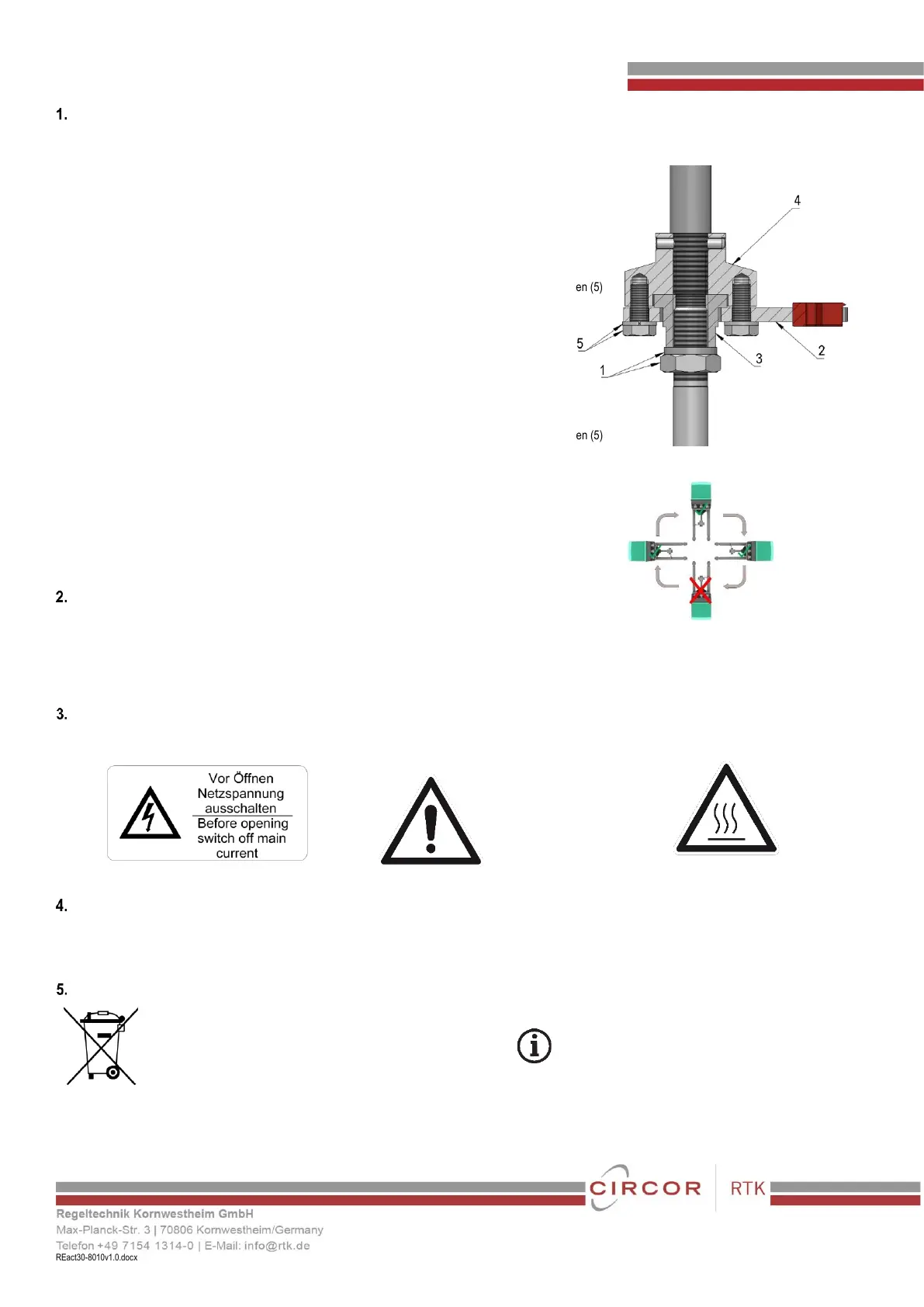

Aufbau auf die Armatur/ Ventil
Der Aufbau auf die Armatur/ Ventil kann in beliebiger Lage erfolgen. Die Kupplung ist standardmäßig mit einem Anschlussgewinde M12 ausgeführt.
Bei der Bestellung eines Antriebes muss die Länge der Abstandsbolzen bzw. der Jochtyp angegeben werden.
Montage mit Joch:
• DIN 439 M12 Sechskantmutter und Federring auf die Kegelspindel aufschrauben (1)
• Parallelführung über Ventilspindel legen (2)
• Buchse auf Ventilspindel aufschrauben (3)
• Joch mit 2 M14x40 Sechskantschrauben, Sechskantmuttern und Federringen montieren
• Antriebskupplung(4) so auf die Kegelspindel setzen, dass sie flach auf der Buchse(3) aufliegt
• Kegelkupplung und die Parallelführung mit zwei M6x14 Sechskantschrauben und Federringen verbinden (5)
• Einstellung des Hubes gemäß Betriebsanleitung
Montage mit Abstandsbolzen:
• Passende Abstandsbolzen einschrauben
• DIN 439 M12 Sechskantmutter und Federring auf die Kegelspindel aufschrauben (1)
• Parallelführung über Ventilspindel legen (2)
• Buchse auf Ventilspindel aufschrauben (3)
• Antriebskupplung(4) so auf die Kegelspindel setzen, dass sie flach auf der Buchse(3) aufliegt
• Kegelkupplung und die Parallelführung mit zwei M6x14 Sechskantschrauben und Federringen verbinden (5)
• Einstellung des Hubes gemäß Betriebsanleitung
Zulässige Einbaulagen:
• Antrieb senkrecht nach oben
• Antrieb waagerecht (Abstandsbolzen übereinander)
Der Antrieb ist so einzubauen, dass man genügend Abstand zur Handverstellung hat (Fig.10).
Weiterhin müssen ca. 130 mm Abstand zum Gehäuse-Oberteil sein (Fig.10), um diesen demontieren zu können.
Betriebsbedingungen
• maximale Höhe bis 2000 m NN
• maximal 95% Luftfeuchtigkeit
• Versorgungsspannung ±10%
• Überspannungskategorie II
• Verschmutzungsgrad II
Gefahrenhinweise
Warnung vor gefährlicher elektrischer Spannung
Verweis auf die Einbau und
Montageanweisung
Warnung vor heißen Oberflächen
Hinweis
Mit den RTK-Stellantrieben werden Regel bzw. Absperrventile betätigt, die einen linearen Nennstellweg erfordern. Einsatzgrenzen sind den
technischen Daten zu entnehmen. Der Antrieb darf nur für den vorgesehenen Verwendungszweck eingesetzt werden.
Jeder Einsatz des Stellantriebes außerhalb der aufgeführten technischen Daten bzw. unsachgemäßer Gebrauch gilt als nicht bestimmungsgemäß.
Entsorgung
Regeltechnik Kornwestheim GmbH
ist in Deutschland registrierter Hersteller
bei der stiftung elektro-altgeräte register (ear).
WEEE-Reg.-Nr.: DE 64914972
Bei der Entsorgung lokale, nationale und
internationale Vorschriften beachten!
(5) 90° versetzt gezeichnet
