Circor RTK REact 30E Series - Elektrischer Anschluss; Electrical Wiring; Schéma de Câblage

Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
REact 30E/ 30DC-80160
REact30-8010v1.0.docx - 16 - 03/2023
Elektrischer Anschluss / Electrical wiring / schéma de câblage
siehe separate Verdrahtung und Anschlusspläne, see separate wiring diagrams, voir d'autres plan de câblage
für, for, pour le REact30E
Dokument/ Document No. →REact3610E-5010
für, for, pour le REact30DC
Dokument/ Document No →REact3610DC-5010
K Schutzleiteranschluss/ Protective earth terminal/ Connexion du conducteur de protection

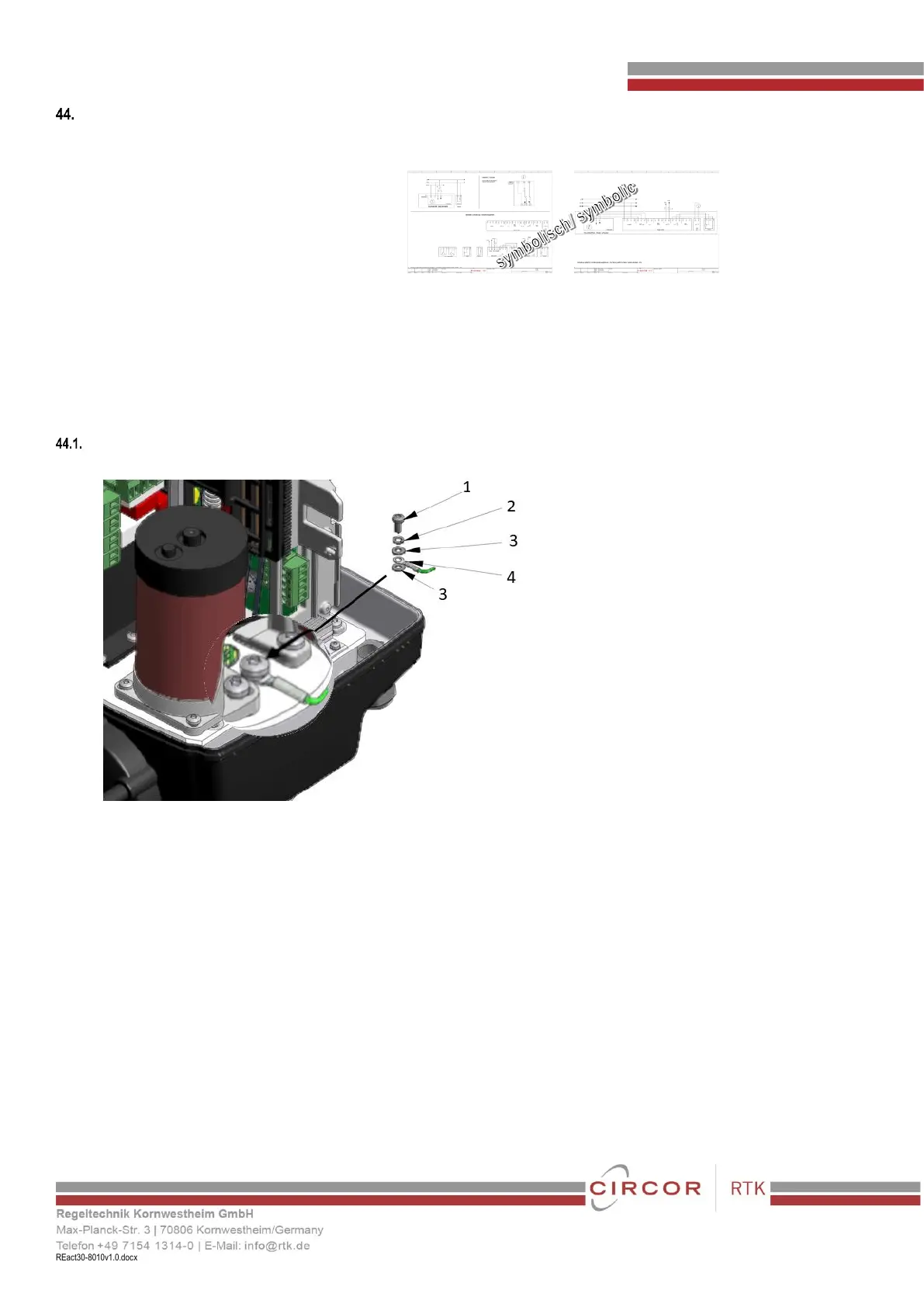

Fig.1
1 Linsenschraube / Pan head screw/ vis en bouton
2 Federring / Spring washer/ anneau à ressort
3 Unterlegscheibe/ washer/ la rondelle
4 Kabelschuh mit Erdungskabel/ wiring terminal with grounding cable / terminal de câblage avec câble de terre
