Product Documentation and Compliance for the Cisco IE 4000 Switches—
Documentation produit et conformité pour les commutateurs Cisco IE 4000
78-100507-02
Câblage de la source électrique CC
Attention Pour ce qui est de la protection contre les courts-circuits (surtension), ce produit dépend de l'installation
électrique du local. Vérifiez que le courant nominal du dispositif de protection n'est pas supérieur à 3 A.
Énoncé 1005
Attention Utilisez des câbles à paires torsadées adaptés à des températures ambiantes supérieures à 30°C hors de
l'armoire. Énoncé 1067
Attention L'équipement doit être installé conformément aux normes électriques nationales et locales. Énoncé 1074
Attention Si vous connectez ou déconnectez le connecteur d'alimentation et/ou d'alarme, un arc électrique risque de se
produire. Cela risque d'entraîner une explosion dans les installations situées dans des environnements
dangereux. Assurez-vous que le commutateur et tous les autres circuits ne sont pas sous tension. Avant de
commencer, assurez-vous qu'il est impossible de brancher accidentellement l'alimentation électrique et
vérifiez que la zone n'est pas dangereuse. Énoncé 1058

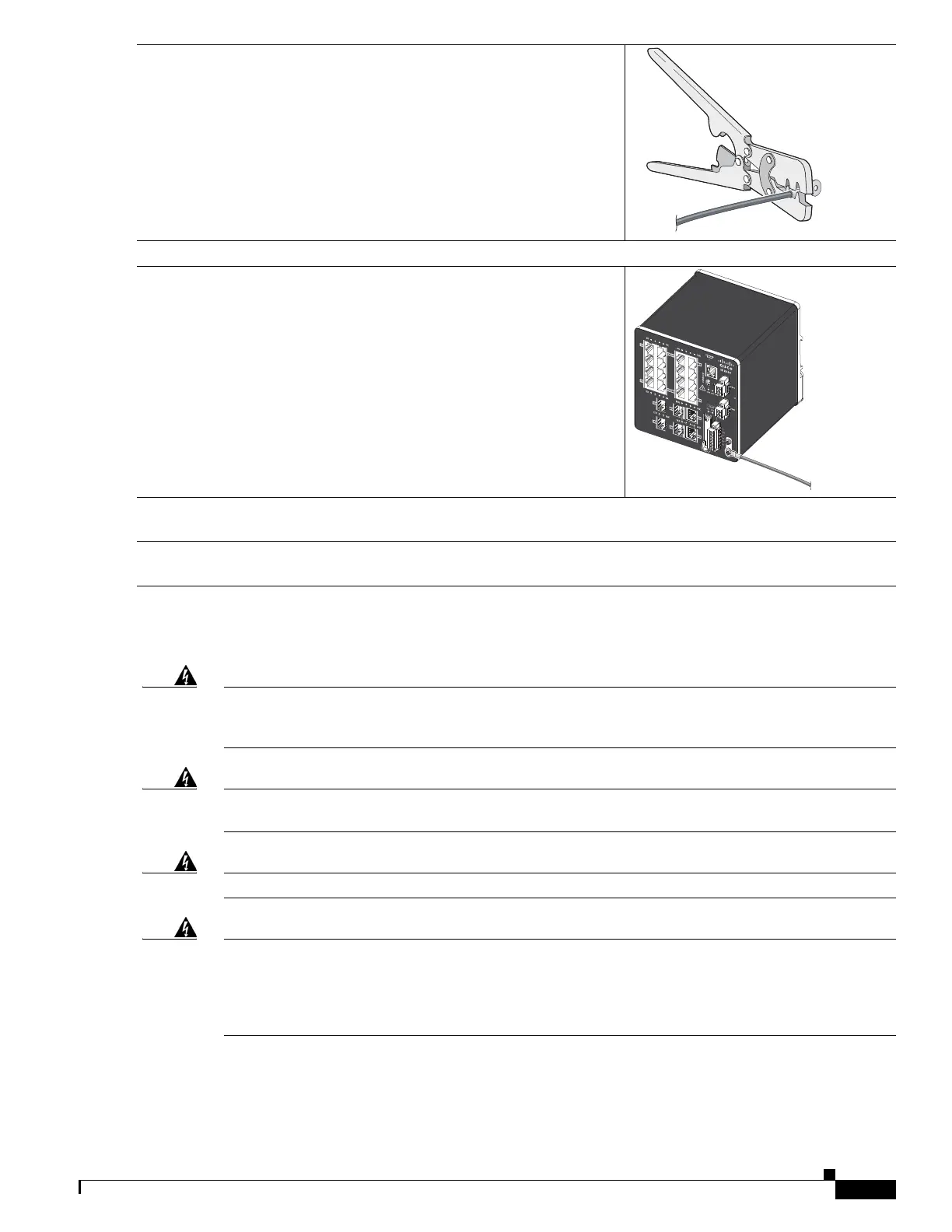

Étape 3
Insérez le câble de mise à la terre dans la cosse à œillet et utilisez un outil
de sertissage pour sertir l'œillet au câble. Si vous utilisez deux cosses à
œillet, répétez l'opération pour la seconde cosse.
Étape 4
Faites glisser la vis de mise à la terre de l'étape 1 dans la cosse.
Étape 5
Insérez la vis de mise à la terre dans son ouverture fonctionnelle située sur
la façade.
Étape 6
Utilisez un tournevis dynamométrique pour serrer les vis de mise à la terre et les cosses à œillet au panneau avant du
commutateur en exerçant un couple de 0,51 Nm (4,5 in-lb). Le couple de serrage ne doit pas dépasser 0,51 Nm (4,5 in-lb).
Étape 7
Fixez l'autre extrémité du câble de mise à la terre à une surface métallique nue mise à la terre, comme un collecteur
de terre, un rail DIN mis à la terre ou un bâti nu mis à la terre.
332163
16TC
±12/24/48
0.5-3.0A
333236
