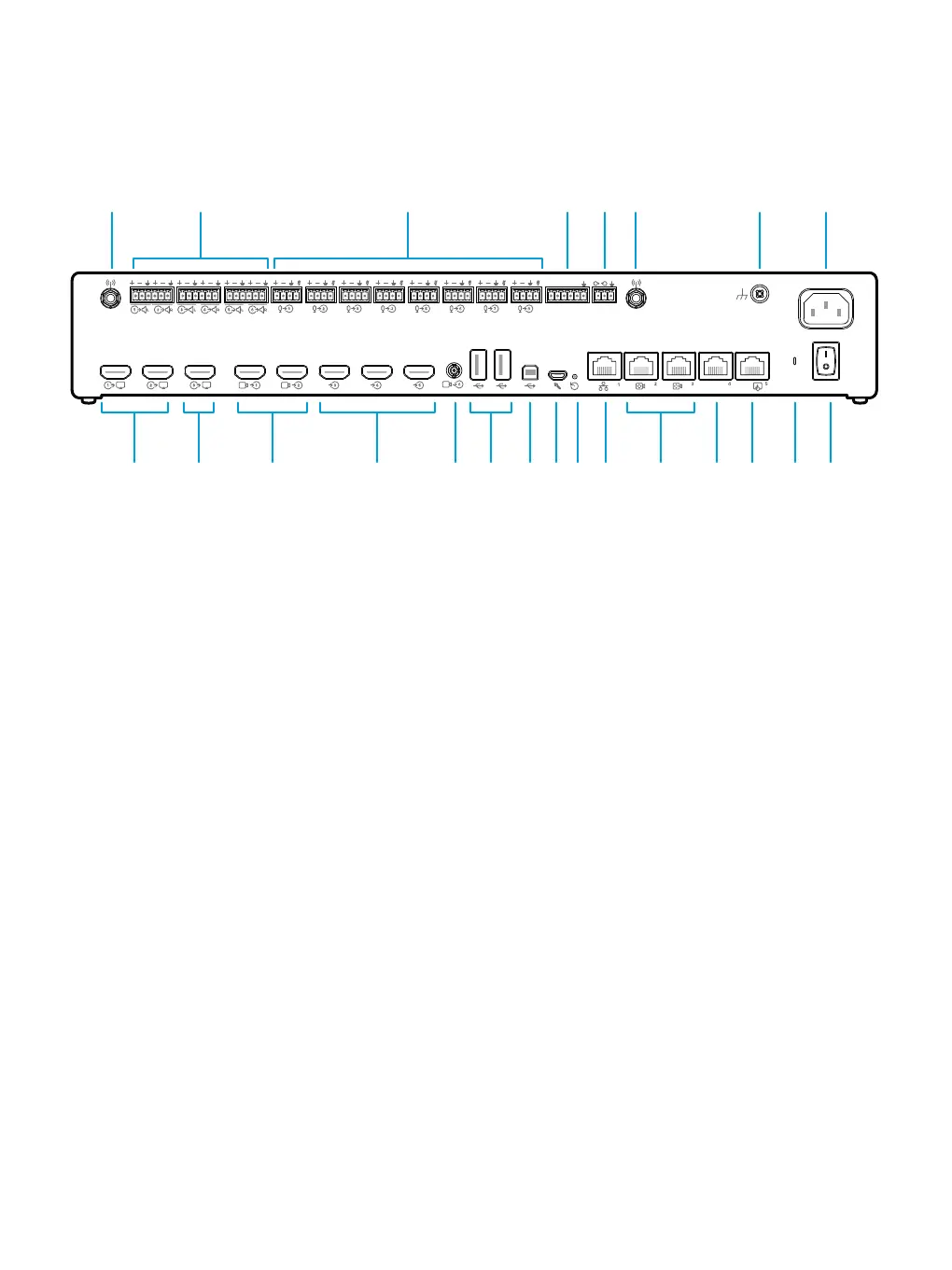

Cisco Webex Codec Pro - Codec Pro Rear Panel - Ports A-H; Antenna, Power, and Ground Connections; Audio and Data Ports (Line, Mic, GPIO, COM)

16
Cisco Webex Codec Pro
A. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss
B. 6 × Line outputs (Euroblock, 3.5 mm)
Sorties de ligne / Salidas de línea / Saídas de linha / Uscita di linea / Line-Ausgang
C. 8 × Microphone/Line inputs (Euroblock, 3.5 mm)
Microphones/entrées de ligne / Entradas de micrófono/línea / Entradas de microfone/linha / Ingresso di linea/
microfono / Mikrofon/Line-Eingang
D. GPIO port (Euroblock, 3.5 mm)
Port GPIO / Puerto GPIO / Porta GPIO / Porta GPIO / GPIO-Port
E. COM port (Euroblock, 3.5 mm)
Port COM / Puerto COM / Porta COM / Porta COM / COM-Port (Euroblock, 3,5 mm)
F. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss
G. Ground (Protective earth)
Câble de mise à la terre (de protection) / Toma de tierra (protección) / Terra (terra de proteção) / Messa a terra (PE,
Protective Earth) / Erdung (Schutzleiter)
H. Main power input (1.3 - 0.6 A, 100-240 V ac, 50/60 Hz)
Source d'alimentation principale / Entrada de alimentación principal / Entrada de alimentação / Ingresso
alimentazione principale / Hauptspannungsversorgung
+12V 1 2 3 4
PoE
PoE
COM
GPIO
A B C D E F G H
I J K L M N O P Q R S T U V W
