Raccord au téléviseur
• Si vous raccordez le câble RF au téléviseur, réglez le canal du téléviseur au canal 03.
INPUT 1
INPUT 2
R
L
AUDIO
ANT IN
RF CABLE
AUDIO&VIDEO CABLE
OUT SIDE ANTENNA
OR WALL ANTENNA OUTLET
REAR PANEL OF TV
1. Raccordez le câble d’antenne à la prise d’ENTRÉE d’ANTENNE située sur le panneau arrière du lecteur.
2. Raccordez le téléviseur au combiné lecteur DVD/magnétoscope en raccordant la prise de ‘SORTIE RF’ du lecteur à la prise
d’ENTRÉE d’ANTENNE du téléviseur en utilisant un câble RF (inclus).
3. Raccordez la prise de SORTIE AV du COMBINÉ LECTEUR DVD/MAGNÉTOSCOPE à la prise d’ENTRÉE A/V du téléviseur à
l’aide des câbles RCA (composites) inclus.
• En utilisant les prises de raccord AUDIO/VIDÉO, vous profitez d’une image et d’un son de qualité supérieure.
Raccorder une composante auxiliaire
1. Raccordez la prise de SORTIE A/V du caméscope (ou la sortie d’image) à la prise d’ENTRÉE A/V se trouvant sur le panneau
arrière (ou le panneau avant) du COMBINÉ LECTEUR DVD/MAGNÉTOSCOPE à l’aide de câbles RCA (composites).

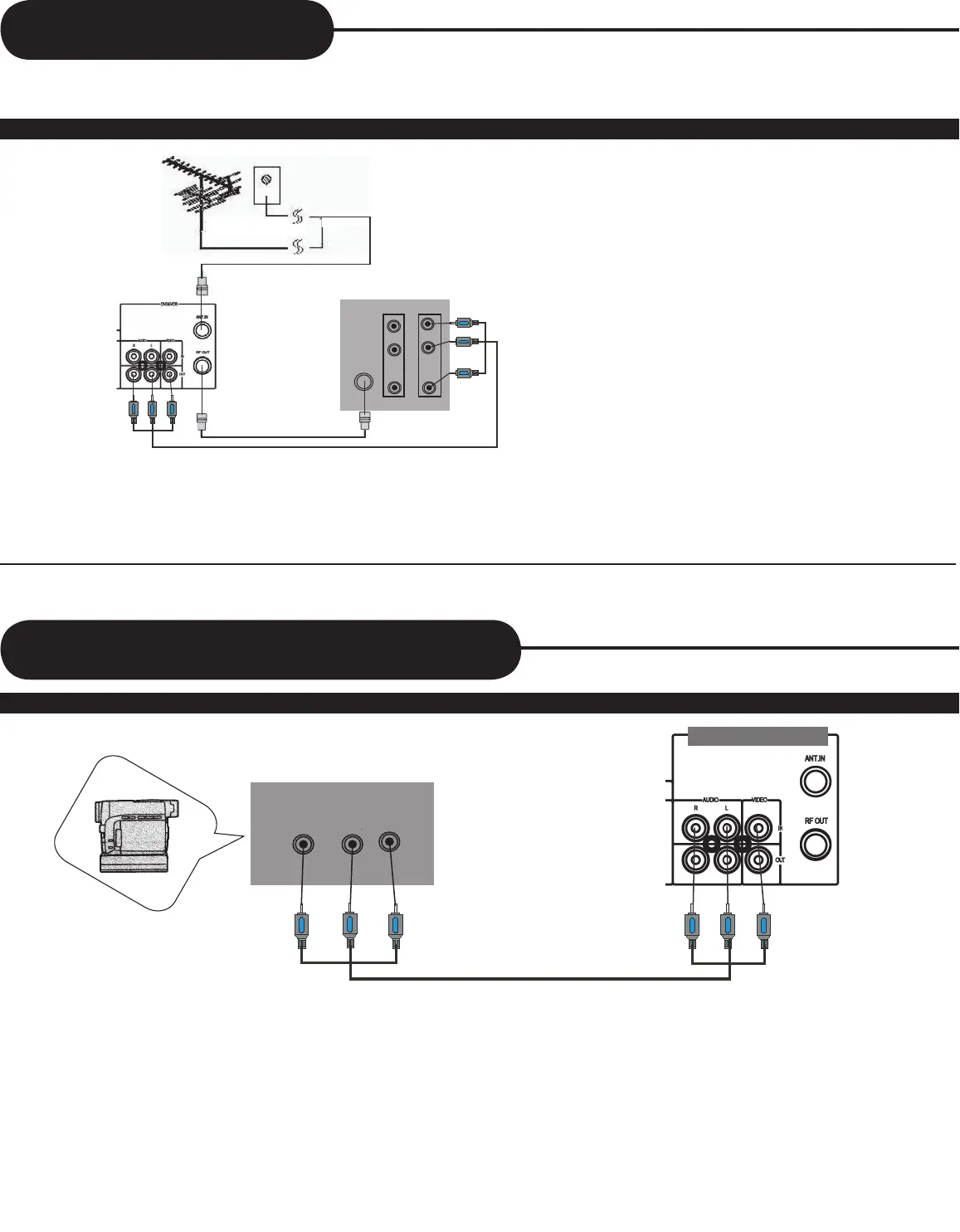

Comment raccorder le combiné lecteur DVD/magnétoscope par l’entremise du câble RF ou du câble A/V
Comment effectuer le raccord
PRISE D’ANTENNE EXTÉ-
RIEURE OU MURALE
PANNEAU ARRI È R E DU
TÉLÉVISEUR
CÂBLE RF
CÂBLE AUDIO/VIDÉO
D
G
VIDÉO
G
LECTEUR DVD/MAGNÉTOSCOPE
REAR PANEL OF CAMCORDER
VIDEO
L
R
AUDIO
OUT
SORTIE
REAR PANEL OF CAMCORDER
VIDEO
L
R
AUDIO
OUT
D
REAR PANEL OF CAMCORDER
VIDEO
L
R
AUDIO
OUT
AUDIO
REAR PANEL OF CAMCORDER
VIDEO
L
R
AUDIO
OUT
ENDOS DU CAMÉSCOPE
