DBX 18..27
9Elektroanschluss(nurdurchdenFachmann)Electricalconnection(onlybyaspecialist)
Zu beachten sind:
•VDE0100
•EN806-2
•Bestimmungenderörtlichen
Energie- und Wasserversorgungs-
unternehmen
•AngabenTypenschild
•TechnischeDaten:Seite5
•GerätanSchutzleiteranschließen!
BaulicheVoraussetzungen
•DasGerätmussdauerhaftanfest
verlegte Leitungen angeschlossen
werden. Das Gerät muss an den
Schutzleiter angeschlossen werden.
Kabelquerschnitt maximal 10mm
2
.
•DieElektroleitungenmüssensichin
einem einwandfreien Zustand befinden
und dürfen nach der Montage nicht
mehr berührbar sein.
•Installationsseitigisteineallpolige
Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens
3 mm pro Pol vorzusehen (z.B. über
Sicherungen).
•ZurAbsicherungdesGerätesistein
Sicherungselement für Leitungsschutz
mit einem dem Gerätenennstrom an-
gepassten Auslösestrom zu montieren.
1 Elektronik / Electronic circuitry
2 Heizelement / Heating element
3 Sicherheitsdruckbegrenzer und
Sicherheitstemperatur begrenzer /
Safety pressure limiter and Safety
thermal cut-out
4 Klemmleiste / Terminal strip
Please observe:
•Theinstallationmustcomply
with current IEC and national local
regulations or any particular
regulations, specified by the local
electricity supply company
•Observetheratingplateand
technical specifications on page 5
•Theunitmustbeearthed!
Structural prerequisites
•Theappliancemustbeinstalledviaa
permanent connection. Heater must
be earthed! A maximum cable size of
10 mm
2
must be observed.
•Theelectricwiringshouldnotbe
injured. After mounting, the wiring
must not be direct accessible.
•Anall-poledisconnectingdevice(e.g.
via fuses) with a contact opening width
of at least 3 mm per pole should be
provided at the installation end.
•Toprotecttheappliance,afuse
element must be fitted with a tripping
current commensurate with the nominal
current of the appliance.

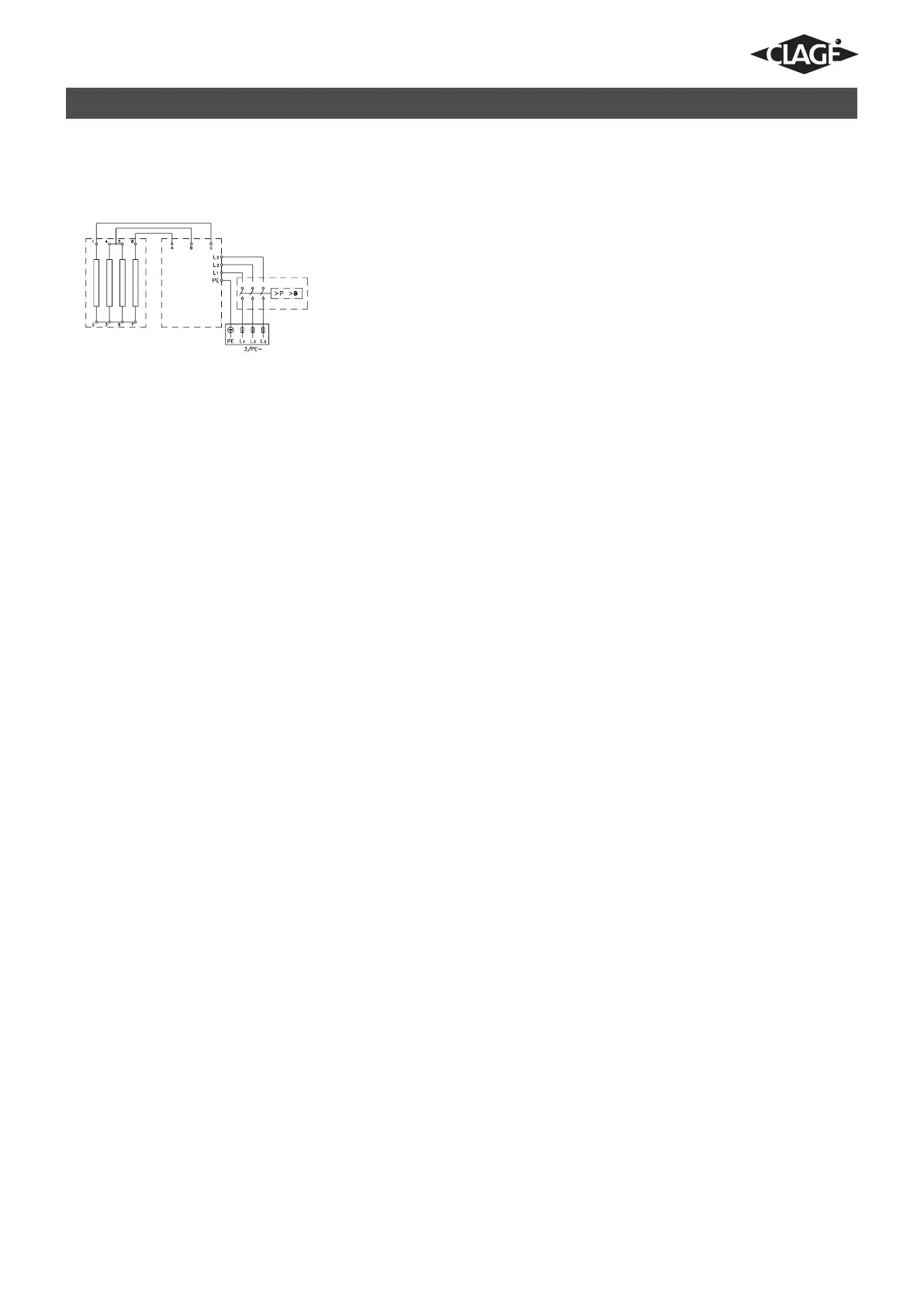

Schaltplan / Wiring diagram
10
