DCX 18..27

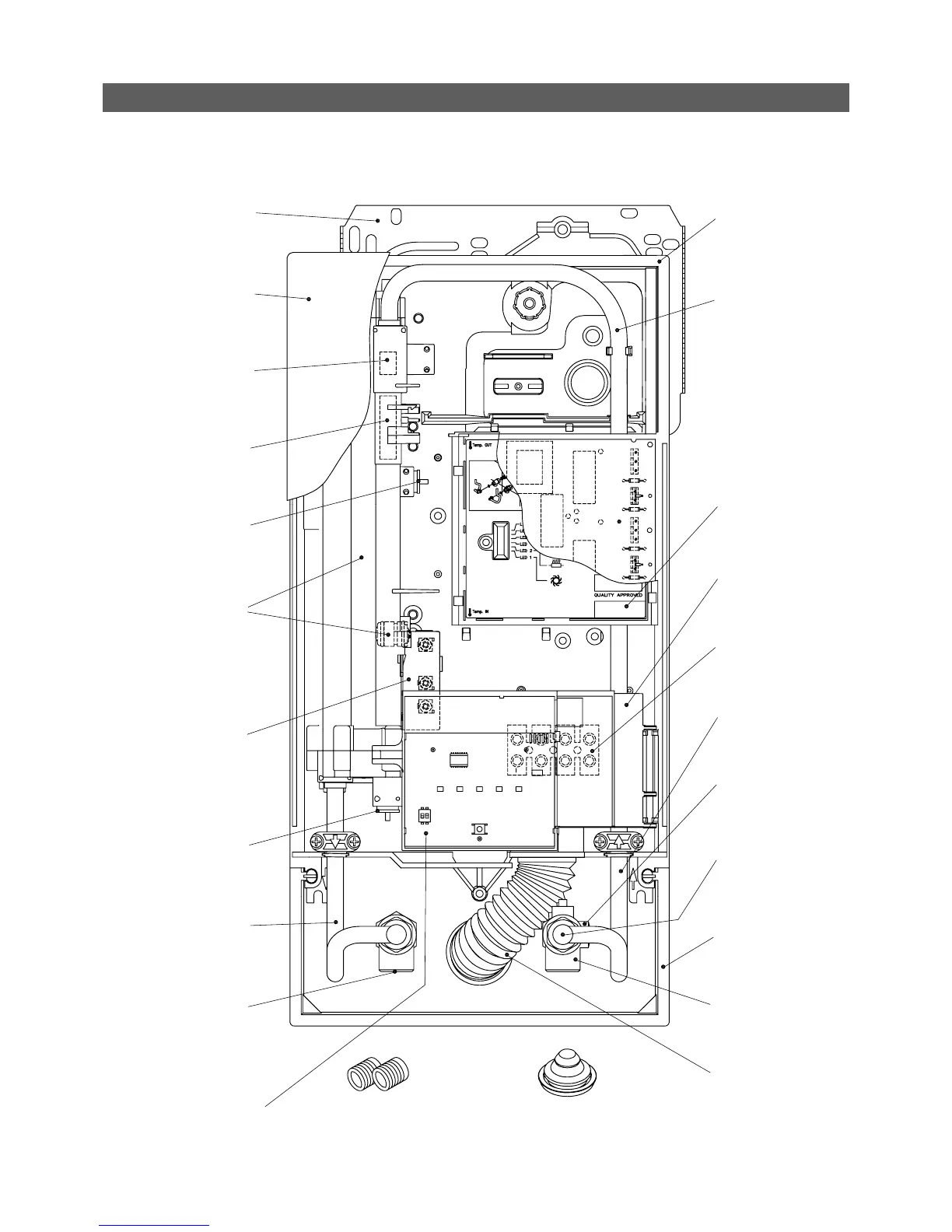

1 Rysunek poglądowy
Przy zamawianiu części zawsze podawać typ urządzenia i numer seryjny!
16
11
Rurka łącząca
82591
12 Pokrywa elektroniki
82580
13 Wspornik panelu
sterowania
82573
14 Listwa przyłączeniowa
82572
15 Rurka wlotowa wody
82531
19 Przyłącze zimnej wody
82074
20 Osłona przeciw-
bryzgowa w zestawie
82060
21 Tulejka uszczelniająca
do kabla elektrycznego
w zestawie
82180
22 Nypel gwintowany 1/2”
w zestawie
82110
16 Mikrofiltr
82162
17 Regulator przepływu
8l/min
89110
18 Ramka
82571
8
Obudowa czołowa DCX
82508
7
Zawór zwrotny
82246
6
Czujnik przepływu
82526
3
Zestaw czujników
temperatury
82512
3
Zestaw czujników
temperatury
82512
2
Rurka wypływu wody
82529
1
Zawór przyłącza wypływu
ciepłej wody
82085
5
Blok grzejny
82537
10 Obudowa tylna
urządzenia
82505
9
Uchwyt ścienny
82520
4
Zabezpieczenie ciśnieniowo
- termiczne STDB
82538
23 panel sterowania
82553
