11
DE
Installation
Alternativ:
4. Durchlauferhitzer ohne Schutzkontaktstecker:
a. Beachten Sie, dass nach VDE 0700 Installationsseitig eine allpolige Trennung mit einer
Kontakt öffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Schließen Sie die Anschlussleitung über eine Geräteanschlussdose nach Schaltplan an.
Alternativ:
4. Anschluss an eine fest verlegte Leitung:
a. Beachten Sie, dass nach VDE0700 installationsseitig eine allpolige Trennung mit einer
Kontakt öffnungsweite von ≥ 3 mm pro Phase vorzusehen ist.
b. Die fest verlegte Leitung muss den Mindestquerschnitt entsprechend der Angabe im
Kapitel »Technische Daten« erfüllen. Der maximale Querschnitt beträgt 6 mm
2
.
c. Öffnen Sie die Haube des Durchlauferhitzers, indem Sie die Typenschild-Blende abneh-
men, die darunter liegende Gehäuseschraube herausdrehen und die Haube vorsichtig
abziehen.
d. Entfernen Sie die vormontierte Anschlussleitung.
e. Führen Sie die fest verlegten Anschlussleitung durch die Tülle in das Gerät und schließen
Sie die Adern nach Schaltplan an. Die Tülle muss die Leitung wasserdicht umschließen.
f. Montieren Sie die Haube wieder auf dem Gerät.
Der Schutzleiter muss angeschlossen werden!

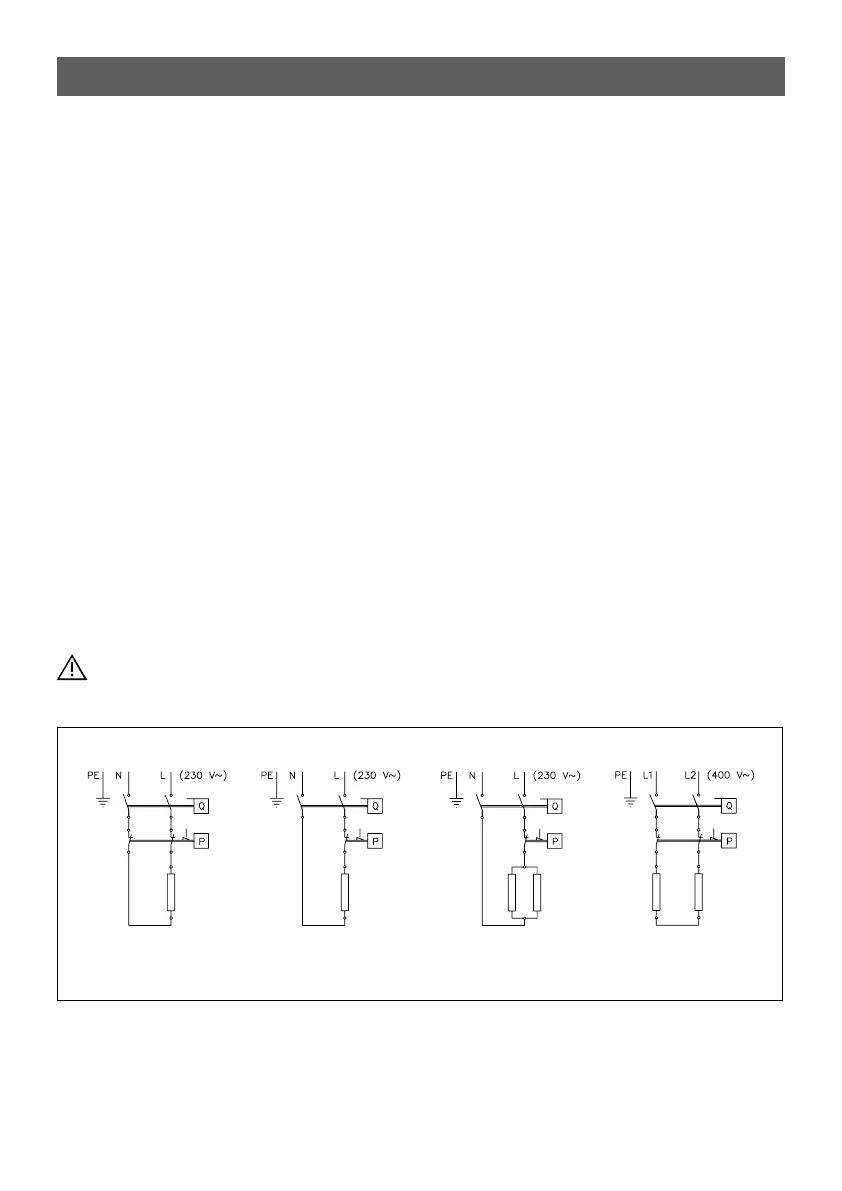

MBH 3 (230 V)
MBH 6 (230 V)
MBH 4 (230 V)
MBH 7 (400 V)
Abb. 7:
»Schaltplan«
