- 8 -

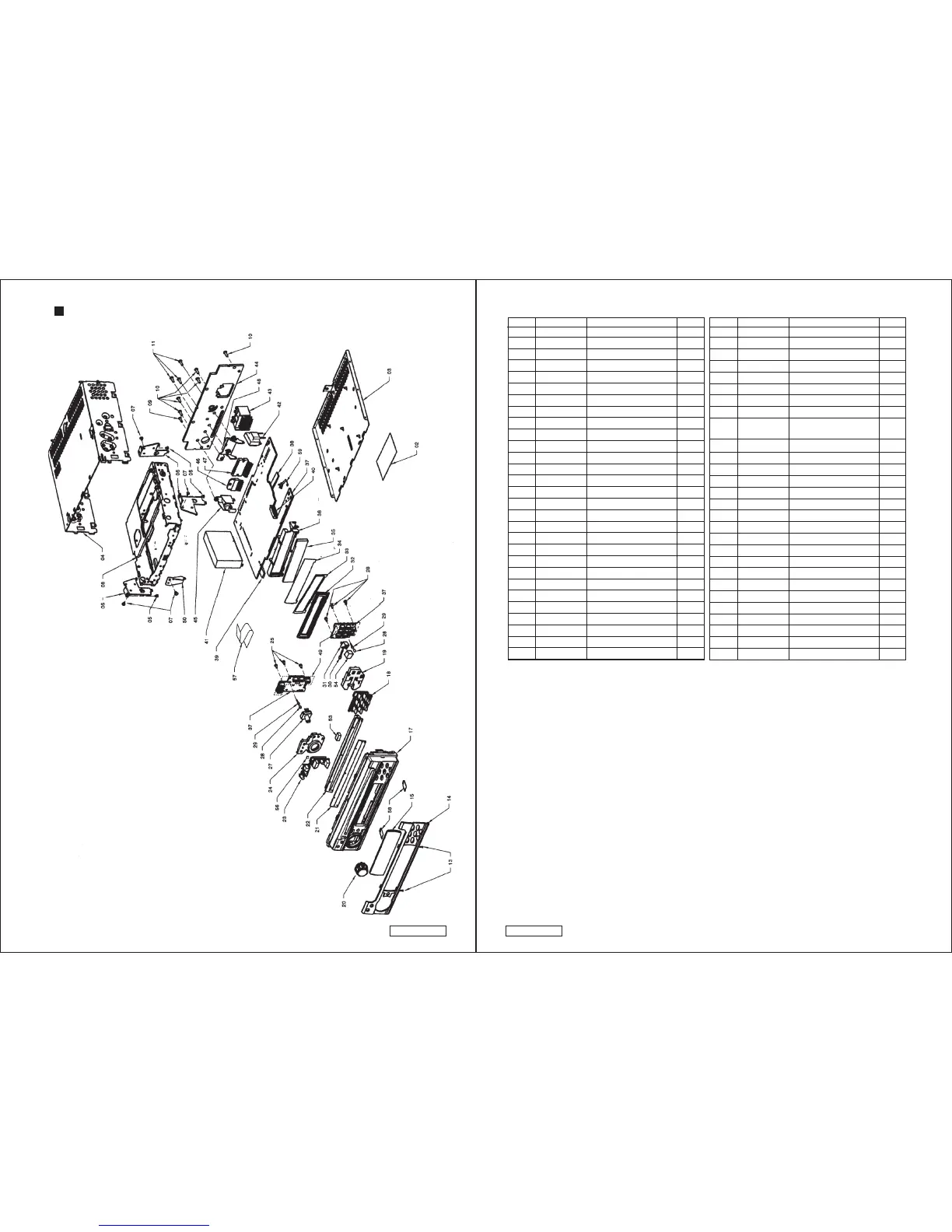

EXPLODED VIEW • PART LIST
Main Section
- 7 -
DB125 DB125
01 331-1861-00 EARTH PLATE 1
02 286-9910-00 SET PLATE (PE-2504B) 1
02 286-9912-00 SET PLATE (PE-2506K) 1
03 311-1848-00 LOWER CASE 1
04 310-1751-00 UPPER CASE 1
05 731-3004-80 TAPTIGHT (M3 x 4) 3
06 331-3366-00 MECHA BRACKET 3
07 714-2604-81 MACHINE SCREW (M2.6 x 4) 4
08 929-0220-80 CD MECHANISM 1
09 714-3006-81 MACHINE SCREW (M3 x 4) 1
10 731-3008-80 TAPTIGHT (M3 x 8) 5
11 731-3012-80 TAPTIGHT (M3 x 12) 3
12 816-2573-60 FLAT WIRE 1
13 778-2004-00 SCREW (2 x 4) 2
14 371-5717-00 FACE PLATE 1
15 373-0990-00 DIAL-CVR 1
16 335-0833-01 CABLE TIE 1
17 370-9612-00 ESCUTCHEON 1
18 382-6456-00 BUTTON ASSY 1
19 335-6719-00 ILLUMI PLATE 1
20 380-5539-00 KNOB 1
21 346-0072-02 LEATHER SHEET 1
22 335-4759-20 DISC GUIDE 1
23 382-6457-00 BUTTON ASSY 1
24 335-6720-00 ILLUMI PLATE 1
25 716-0778-00 WAVE SCREW (2 x 6) 6
26 347-6750-00 COPPER TAPE 2
27 016-9900-84 VR W / SHAFT 1
28 345-7148-13 RUBBER PART 2
NO. PART NO. DESCRIPTION Q'TY NO. PART NO. DESCRIPTION Q'TY
29 017-0414--00 PILOT LAMP (8V 70mA) 2
30 001-7030-02 DIODE 1
31 335-6723-00 LED HOLDER 1
32 379-1226-40 INDICATOR 1
33 347-6634-00 FILM 1
34 347-6633-00 SHADE 1
35 335-6722-00 LCD ILLUMI 1
36 335-6721-00 LCD HOLDER 1
37 039-2067-01 MAIN PWB 1
(WITHOUT COMPONENT)
38 816-2571-60 EXTENSION LEAD 1
39 816-2572-60 EXTENSION LEAD 1
40 074-1191-26 OUTLET SOCKET 1
41 880-2089R TUNER 1
42 009-9006-60 CHOKE 1
43 074-1214-00 OUTLET SOCKET 1
44 313-1838-00 HEAT SINK 1
45 092-4000-51 ANT-RECEPT 1
46 051-3295-00 IC 1
47 051-2031-31 POWER IC 1
48 331-3367-00 IC HOLDER 1
49 013-6005-51 TACT SWITCH 12
50 331-3368-00 PWB HOLDER 1
51 855-8000-08 RCA PIN CORD 1
52 345-3799-0L RUBBER PART 1
53 345-5164-00 RUBBER PART 1
54 347-6679-00 SHADE 1
55 013-6001-50 TACT SWITCH 2
56 345-8339-00 SPONGE 1
