Note: Several different parts of the same reference number are alternative parts.
One of those parts is used in the set.
C 101 166-2201-00 22pF
C 102 166-2201-00 22pF
C 101 168-1042-08 0.1µF
C 102 045-4701-50 47pF
C 103 046-4722-58 4700pF
C 104 168-1042-08 0.1µF
C 105 046-1532-78 0.015µF
C 106 046-1032-78 0.01µF
C 107 046-1032-78 0.01µF
C 108 046-4722-58 4700pF
C 109 046-1522-58 1500pF
C 110 046-3332-78 0.033µF
C 111 168-1042-08 0.1µF
C 112 046-3332-78 0.033µF
C 113 168-1042-08 0.1µF
C 114 168-1042-08 0.1µF
C 115 046-4712-58 470pF
C 116 046-4712-58 470pF
C 117 043-0533-50 0.047µF
C 118 043-0533-50 0.047µF
C 119 045-2701-50 27pF
C 120 045-1801-50 18pF
C 121 163-1063-35 16V-10µF
C 122 178-1052-08 1µF
C 123 046-1032-78 0.01µF
C 124 163-1073-05 4V-100µF
C 125 168-1042-08 0.1µF
C 126 168-1042-08 0.1µF
C 129 178-1052-08 1µF
C 201 163-3363-05 4V-33µF
C 202 168-1042-08 0.1µF
C 203 178-1052-08 1µF
C 204 163-1073-05 4V-100µF
C 205 163-3363-05 4V-33µF
C 206 168-1042-08 0.1µF
C 207 043-0533-50 0.047µF
REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTIONREF No. PART No. DESCRIPTION
C 208 046-6822-58 6800pF
C 209 168-1042-08 0.1µF
C 210 043-0533-50 0.047µF
C 211 168-1042-08 0.1µF
C 212 168-1042-08 0.1µF
C 213 045-5096-50 5pF
C 214 045-5601-50 56pF
C 215 043-0533-50 0.047µF
C 216 178-1052-08 1µF
C 217 045-1011-50 100pF
C 301 163-1073-35 16V-100µF
C 302 168-1042-08 0.1µF
C 303 043-0533-50 0.047µF
D 1 001-7058-90 AN1105W-RR
D 2 001-7058-90 AN1105W-RR
D 201 001-0516-00 MA111
IC 101 051-6376-00 TC94A14FA
IC 102 051-3279-90 BA033LBSG
IC 201 051-5710-90 TA2157F
IC 301 051-6049-08 BA5983FP-E2
J 1 074-1138-60 10P
J 101 074-1228-76 26P
J 201 074-1138-65 15P
J 301 074-1138-60 10P
L 101 010-2285-57 BLM21B102SPT
L 102 010-2285-57 BLM21B102SPT
L 103 010-2285-57 BLM21B102SPT
L 104 010-2285-57 BLM21B102SPT
L 105 010-2285-57 BLM21B102SPT
L 401 010-3050-93 10µH
Q 1 060-4015-90 PS1192H
Q 2 060-4015-90 PS1192H
Q 201 131-1188-50 2SB1188
R 102 033-5621-15 1/16W 5.6k
R 104 033-4731-15 1/16W 47k
R 105 033-1041-15 1/16W 100k
R 108 033-1531-15 1/16W 15k
R 109 033-1031-15 1/16W 10k
R 110 033-1051-15 1/16W 1M
R 111 033-3321-15 1/16W 3.3k
R 114 033-2211-15 1/16W 220
R 115 033-2211-15 1/16W 220
R 116 033-1031-15 1/16W 10k
R 117 033-1021-15 1/16W 1k
R 131 033-4711-15 1/16W 470
R 132 033-2211-15 1/16W 220
R 201 117-2201-15 1/10W 22
R 202 117-2201-15 1/10W 22
R 203 033-1041-15 1/16W 100k
R 204 033-1041-15 1/16W 100k
R 205 033-1041-15 1/16W 100k
R 206 033-1041-15 1/16W 100k
R 207 033-1041-15 1/16W 100k
R 208 033-8231-15 1/16W 82k
R 209 033-6811-15 1/16W 680
R 210 033-6831-15 1/16W 68k
R 211 033-1831-15 1/16W 18k
R 212 033-2721-15 1/16W 2.7k
R 213 033-1011-15 1/16W 100
R 214 033-1021-15 1/16W 1k
R 215 033-1031-15 1/16W 10k
R 217 033-1041-15 1/16W 100k
R 218 033-2211-15 1/16W 220
R 301 117-6811-15 1/16W 680
R 304 033-3921-15 1/16W 3.9k
R 305 033-3921-15 1/16W 3.9k
R 306 033-1041-15 1/16W 100k
R 307 033-2211-15 1/16W 220
S 1 013-7414-50 CHUCKING
S 2 013-7413-50 LIMIT
X 102 060-1528-90 16.934M
CD PWB (B4), (B5), (B6)
No Part Number Part Name QTY
A 311-1848-00 LOWER CASE 1
B 039-2067-00 MAIN PWB 1
C 816-2573-60 FLAT WIRE 1
D 731-3004-80 TAPTIGHT 3
E 929-0220-80 MECHANISM 1
F 313-1838-00 HEAT SINK 1
G 731-3008-80 TAPTIGHT 5
H 714-3006-81 MACHINE SCREW 1
I 731-3012-80 TAPTIGHT 3
J 854-2572-60 EXTENTION LEAD 7P 1
K 854-2571-60 EXTENTION LEAD 4P 1
L - ESCUTCHEON 1
Step 1
Cut cable tie and remove all screw from Heat Sink,
(G), (H) & (I)
Step 2
Remove Heat Sink, (F)
Step 3
Remove Lower Case, (A)
Step 4
Unsolder extention lead 7 pin, (J)
Step 5
Unsolder extention lead 4 pin, (K)
Step 6
Remove Escutcheon, (L)
Step 7
Unsolder 3 point on the main PWB, (B)
Step 8
After unsolder main PWB remember to remove flat
wire (C) between main PWB (B), and Mechanism, (E)
Step 9
Remove Main PWB, (B)
Step 10
Unscrew the mechanism from the upper case, (D)

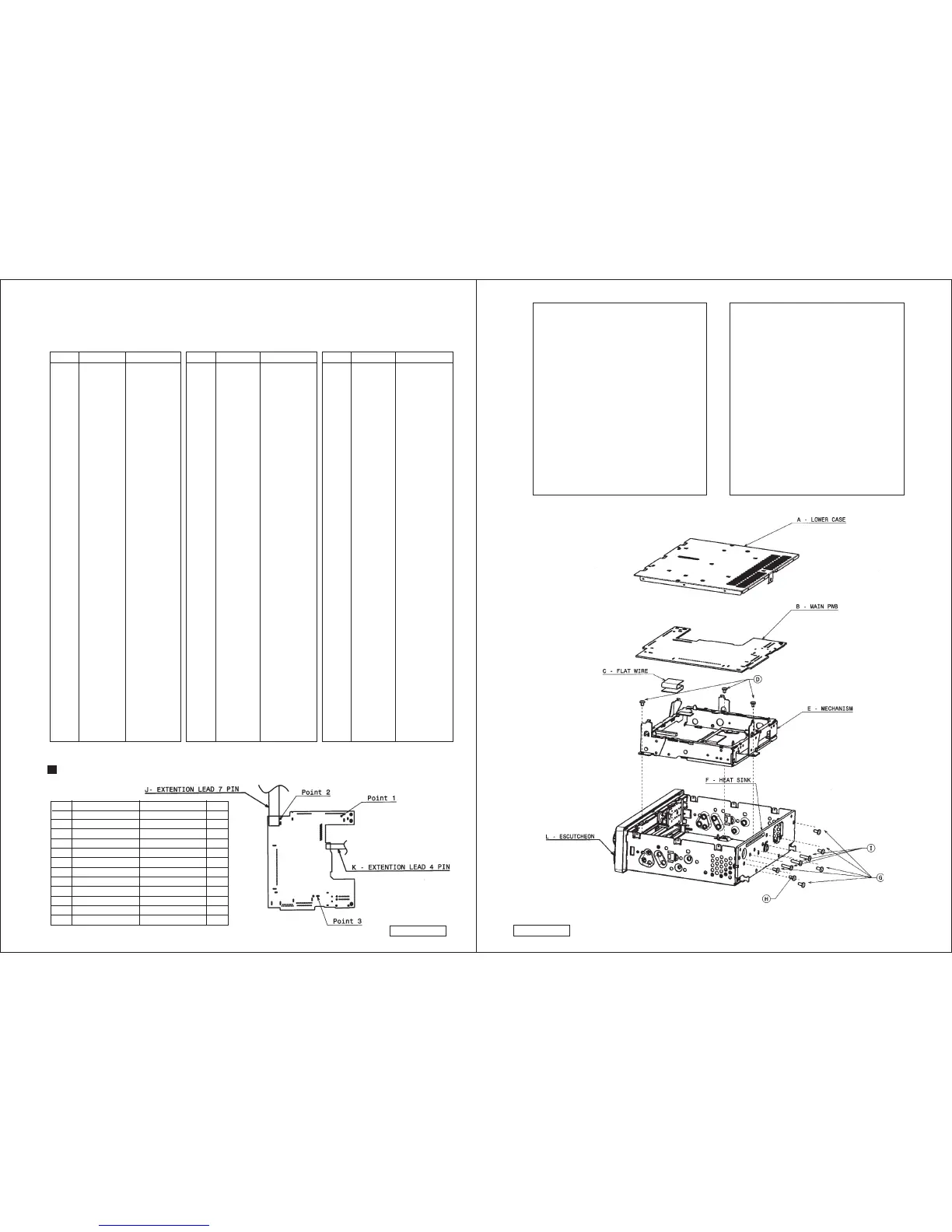

REMOVING MAIN PWB FOR REPAIR
