DEPÓSITO DE AGUA Y MALLA DE LIMPIEZA DEL FILTRO FLOTANTE
Corra la máquina a una zona dedicada al drenaje. 1.
Presione el interruptor de encendido (41) en la posición “O” para apagar la máquina. 2.
Abra la tapa del depósito de recuperación (A, Figura 16), y saque el dispositivo de fl otación (36) desde el interior del tanque. 3.
Use agua limpia para enjuagar la tapa del depósito de recuperación (A), el depósito (B y C), y el bastidor de soporte del fi ltro fl otante (E). 4.
Drene toda el agua del depósito de agua. Drene toda el agua del depósito de agua.
Si es necesario, siguiendo los símbolos de “Abrir” y “Cerrar” como se muestra en la Figura 16, abra la tapa inferior (F) del fi ltro del fl otante 5.
y limpie el fl otante (D), el bastidor de soporte del fi ltro del fl otante (E), y el fi ltro de esponja (I). Después de la limpieza, vuelva a colocar el
fl otante en el bastidor de soporte (E), y luego alinee la ranura (L) de la tapa inferior (F) del fi ltro fl otante con la ranura (L) de la estructura de
soporte del fi ltro fl otante (E). Gire apretando la tapa inferior (F) del fi ltro fl otante, y conecte nuevamente el fi ltro de esponja (I) en el bastidor
de soporte (E), y luego en el tubo de aspiración (M).
Inspeccione el sello/junta (G) de la tapa del depósito de recuperación. Si es necesario, puede sacarse de la ranura (H) el sello / junta (G) del 6.
depósito de recuperación y cambiarse. Al instalar nuevamente el sello / junta, como se muestra a continuación en la Figura 16, instalar el
conector a la sección media de la parte trasera.
NOTA
El sello / junta (G) del depósito de recuperación permite al depósito crear un vacío. Debe estar completamente sellado para ser
capaz de aspirar efi cazmente el agua residual del piso.
Compruebe si la superfi cie de recepción de la tira de sellado (G) está intacta y los sellos adecuados. 7.
Cerrar la tapa del depósito de recuperación (A).8.

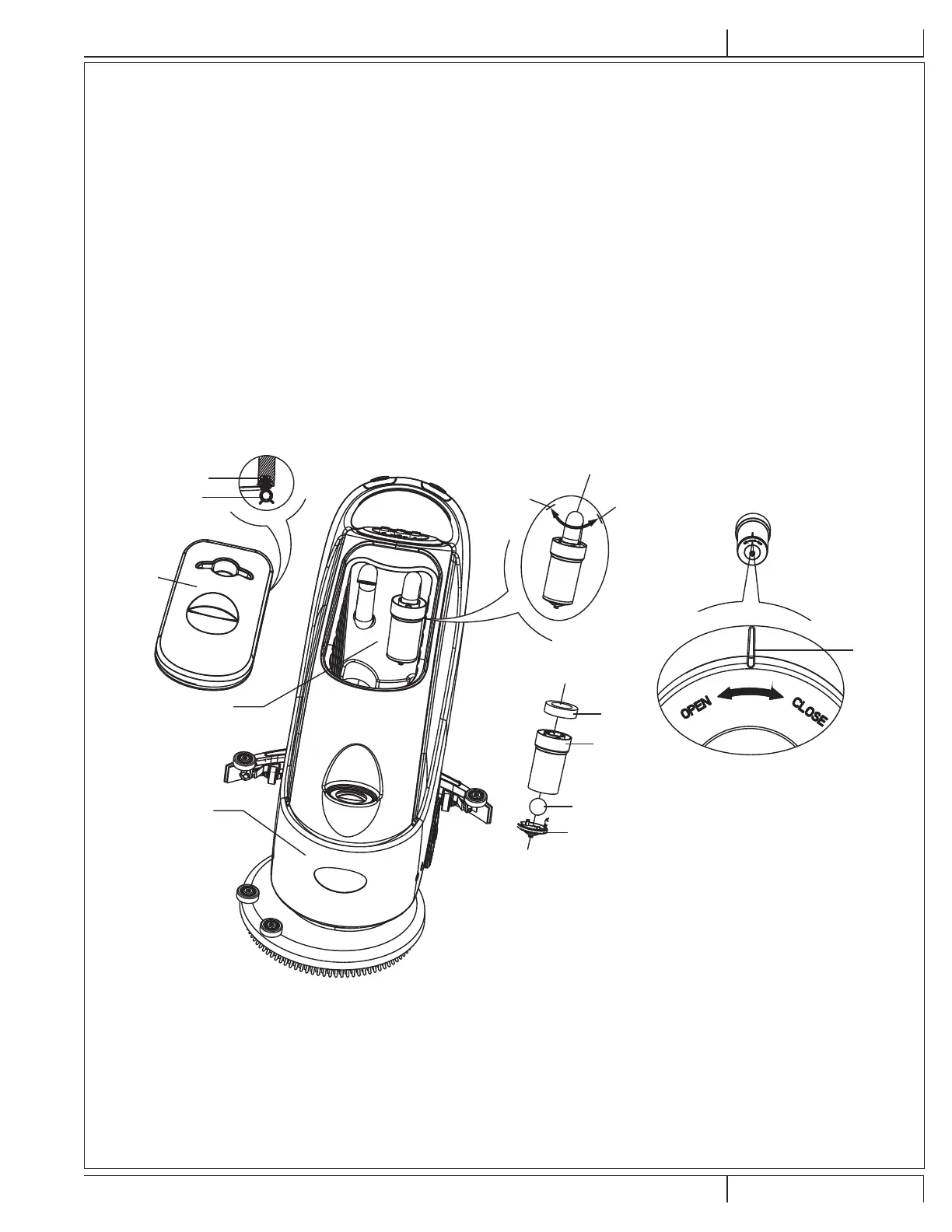

FIGURA 16
