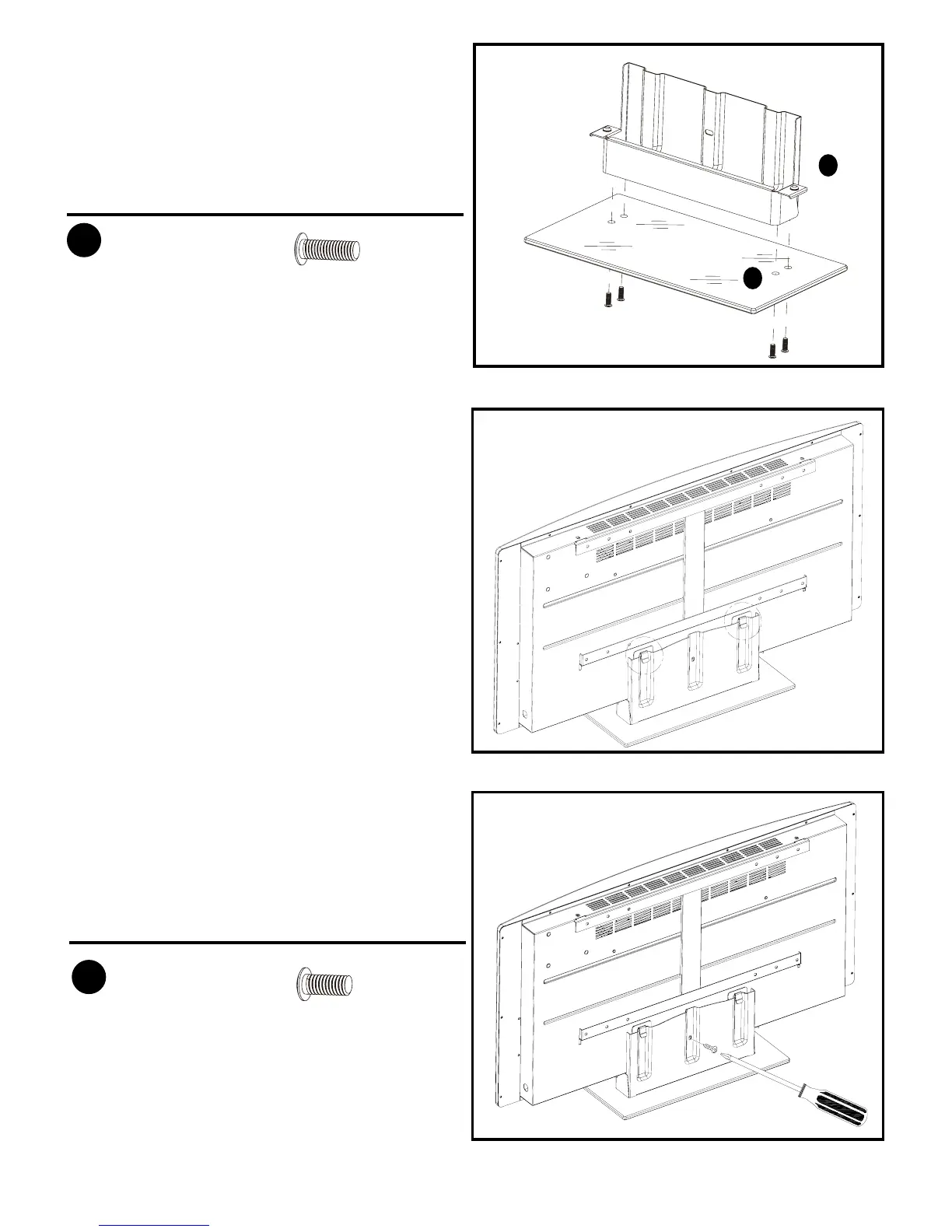

1. Utiliser 4 vis pour xer l’Equerre du Socle (C)
au Socle (D) (Fig. 6).
Fig. 6
C
D
x 4
Vis
1/4 in. x 0.7 in.
CC
21
LES INSTRUSTIONS D’INSTALLATION DU SOCLE
Quincaillerie utilisée
Fig. 7
2. Fixer le foyer sur le socle en l’accrochant sur
les clips (Fig. 7).
3. Visser l’équerre du socle au foyer au moyen
des vis fournis (Fig. 8).
Fig. 8
x 1
Vis
1/4 po. x 0.5 po.
DD
Quincaillerie utilisée
