Section 1: Framing

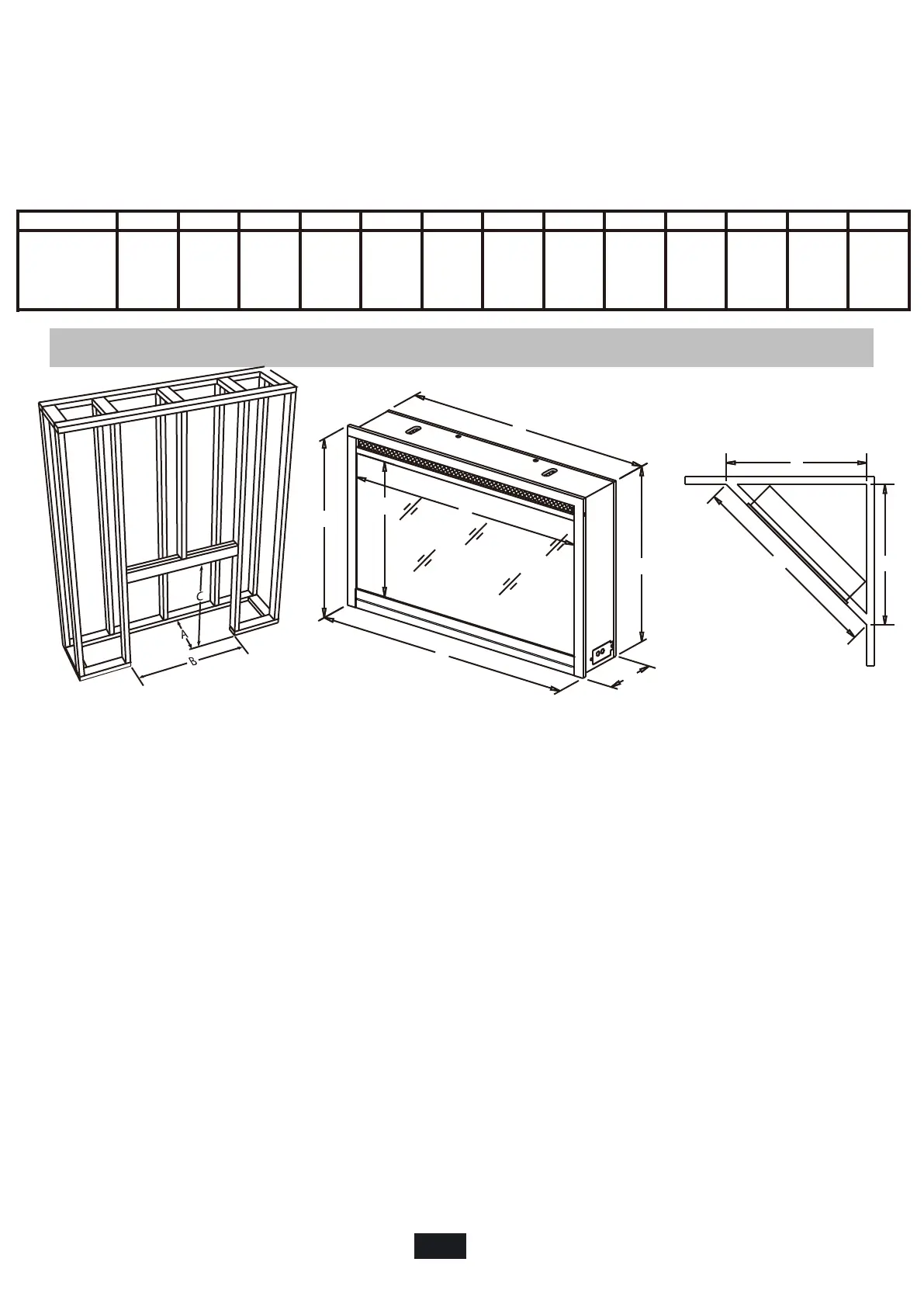

Especificaciones para el enmarcado: Figura 3
SECCIÓN 2: ENMARCADO
S-5
MODELO
A B C D E F G H I J K L M
8” 35” 23.8” 24” 18” 36” 33.5” 34.7” 23.6” 7.8” 51” 36” 36”
D
E
G
F
I
J
L
M
K
H
Esta chimenea está diseñada sin holgura. No se debe apoyar ningún material combustible
sobre la superficie de la chimenea, pero sí se pueden colocar a la orilla de la unidad. La
barrera de aislamiento y vapor se debe ubicar a 2 pulgadas de la unidad, como mínimo.
Construya el marco de acuerdo con las especificaciones que se muestran en la siguiente
tabla y en la figura 3.
Sección 3: Especificaciones del cable de suministro
de energía recomendado
Para las instalaciones de 36EB110-GRT y 36EB111-GRC, utilice tres cables de cubierta
no metálica con cable a tierra para el suministro de energía. Utilice los cables apropiados
que cumplan con los códigos eléctricos locales y nacionales para el consumo de
potencia nominal.
Para las instalaciones de 36EB220-GRT y 36EB221-GRC, utilice cuatro cables de
cubierta no metálica con cable a tierra para el suministro de energía de entrada.
Utilice los cables apropiados que cumplan con los códigos eléctricos locales y
nacionales para el consumo de potencia nominal.
Requisitos para cables y fusibles recomendados
Utilice el cable apropiado que cumpla con los códigos eléctricos locales y nacionales para
el consumo de potencia nominal. Todos los cables deben ser de calibre 12 e hilos sencillos
con un interruptor dedicado de 15 amperios para 120 voltios. Para los modelos Builders
Box de 208/240 voltios, utilice dos interruptores dedicados de 15 amperios.
Deje un mínimo de 8 pulgadas de cable de servicio para conectar el cable de suministro
de energía a la caja de conexiones de la chimenea cuando realice la instalación antes
de terminar la pared. Deje hasta 4 pies de cable de servicio para conectar el cable de
suministro de energía a la caja de conexiones en la chimenea después de terminar la
pared. La caja de control se suministra con un cable de seis metros de largo.
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC
