Climma COMPACT QUATTRO - Page 12

AIR-CONDITIONERS
COMPACT and SPLIT QUATTRO models
page 12
www.climma.it

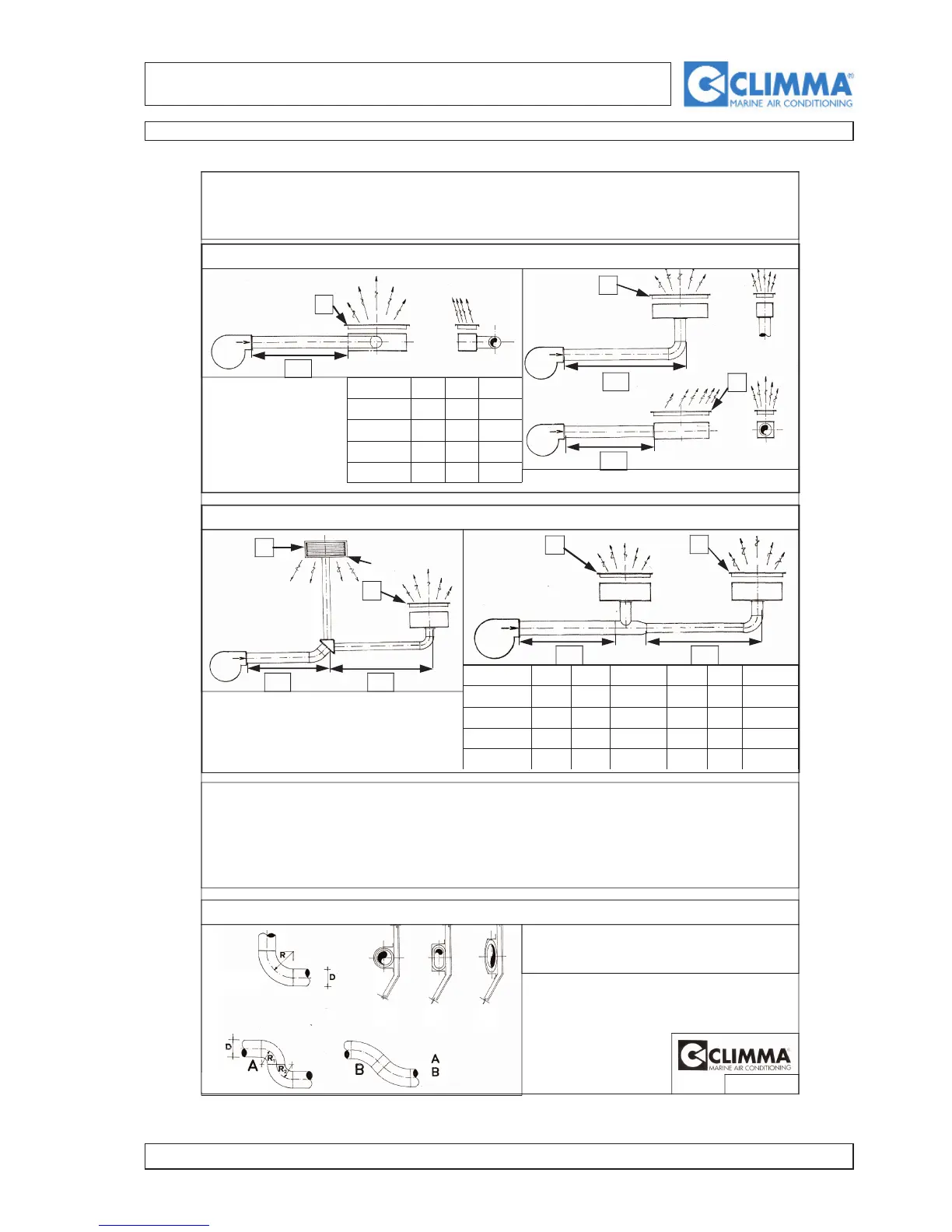

AIR DISTRIBUTION LAYOUT
EXEMPLE DE DISTRIBUTION D’AIR
ESEMPI DI DISTRIBUZIONE ARIA
1 = Air-conditioning unit - Unitè de climatisation - Unità condizionatore
2 = Main air duct - Gaine d’air principal - Condotta d’aria principale
3 = Air splitter plenum - Plenum distribution air - Plenum di divisione aria
4 = Secondary air duct - Gaine d’aire secondaire - Condotta aria secondaria
5 = Air plenum - Plenum grille - Plenum per griglia
6 = Air plenum - Plenum grille - Plenum per griglia
A = Main air delivery grill - Grille distribution principale - Griglia di mandata aria principale
B = Secondary air delivery grill - Grille distribution secondaire - Griglia di mandata aria secondaria
Btu/h 2 L1 A
4000-5000 100 3 300x112
6000-9000 100 3 300x112
10000-13000 125 3 400x112
14000-17000 150 3 400x172
1
2
A
5
L1
1
2
A
5
L1
1
2
A
5
L1
ONE OUTLET - UNE SORTIE SEULEMENT - UNA SOLA USCITA
Btu/h 2 L1 A 4 L2 B
4000-5000 100 3 200x76 3 75 200x76
6000-9000 100 3 300x112 3 75 200x76
10000-13000 125 3 400x76 3 75 200x76
14000-17000 150 3 400x112 3 100 300x112
1
2
3
4
4
A
B
5
6
L1
L2
1
2
3
4
A
B
5
6
L1
L2
TWO OUTLET - DEUX SORTIES - DUE USCITE
1 = SUGGESTED - CONSEILLE - SUGGERITO
2 = ACCEPTED - ACCEPTE - ACCETTATO
3 = WRONG - DECONSEILLE - SCONSIGLIATO
R m i n= 1. 5 D
1
2
3
R1-R2 min= 2D
DUCT SPECIFICATIONS - SPECIFICATION DU GAINE - SPECIFICHE DELLA CONDOTTA
C331 05/96
3 INSTALLATION OF THE COMPONENTS
