4 - RACCORDEMENTS HYDRAULIQUES
4.4.3 Rotation batterie pour raccords à DROITE

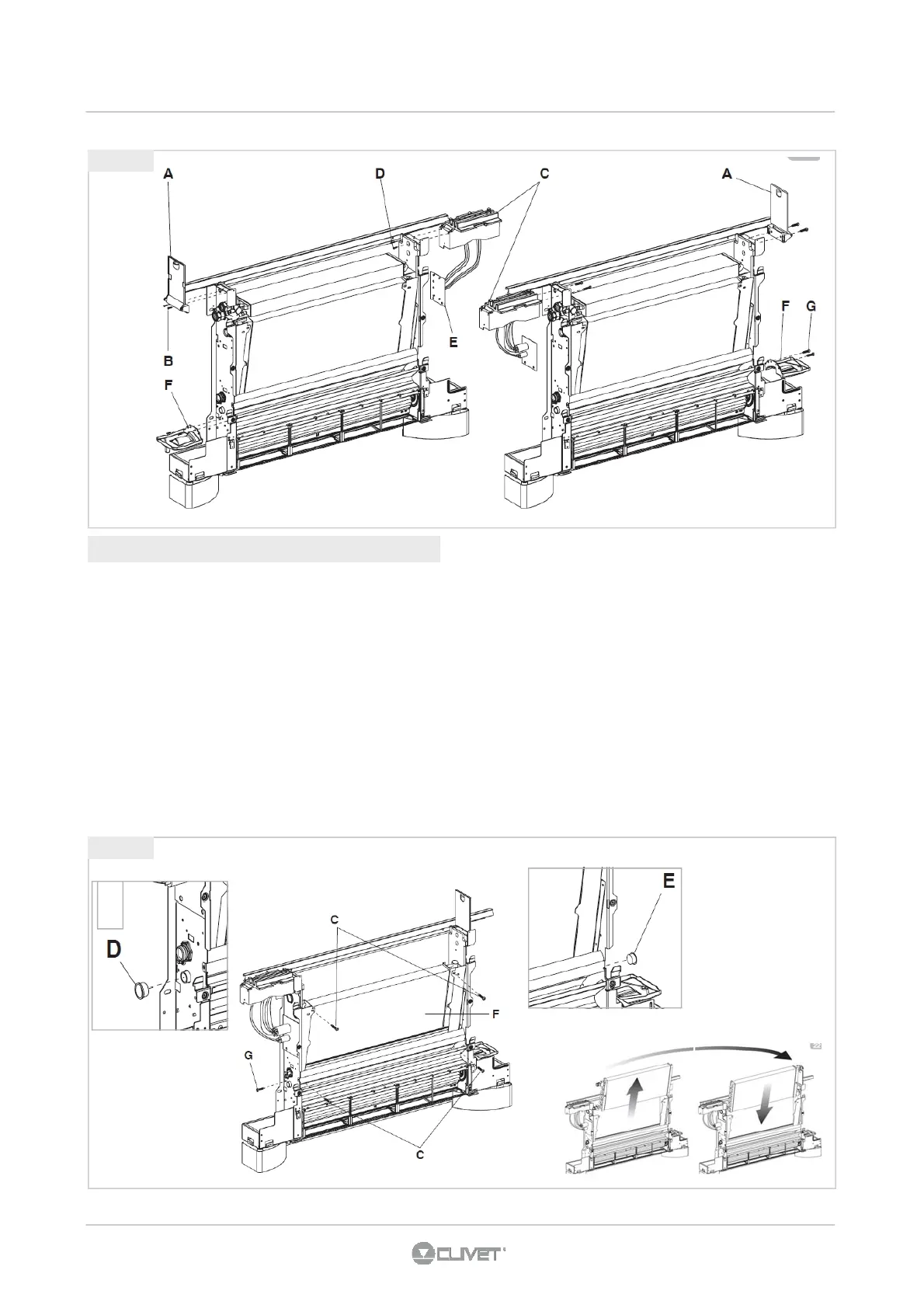

• dévisser les quatre vis qui fixent l’échangeur inférieur (fig.
4.7 rif. C);
• enlever la sonde eau de la batterie;
• enlever l’échangeur (fig. 4.7 rif. F);
• sortir la rallonge brise-goutte du bac central (fig. 4.7 rif. D);
• Sur le côté opposé, enlever le bouchon sur l’orifice d’éva-
cuation des condensats (fig. 4.7 rif. E);
• Dévisser la vis de fixation du bac central de récupération
des condensats (fig. 4.7 réf. G), amener le bac en appui
sur le côté opposé de telle sorte que le raccord de prise
pour la rallonge brise-goutte sorte, puis bloquer le bac au
moyen de la vis précédemment enlevée;
• remettre en place la rallonge brise-goutte et, du côté oppo-
sé, le bouchon;
• tourner l’échangeur en portant les prises du côté opposé, et
le remettre en place sur la machine ;
• visser toutes les vis de fixation de l’échangeur;
• Une fois toutes les opérations décrites terminées, remonter
tous les composants précédemment démontés en effectuant
les opérations de démontage dans le sens inverse.
fig 4.6
fig 4.7
