4 - COLLEGAMENTI IDRAULICI

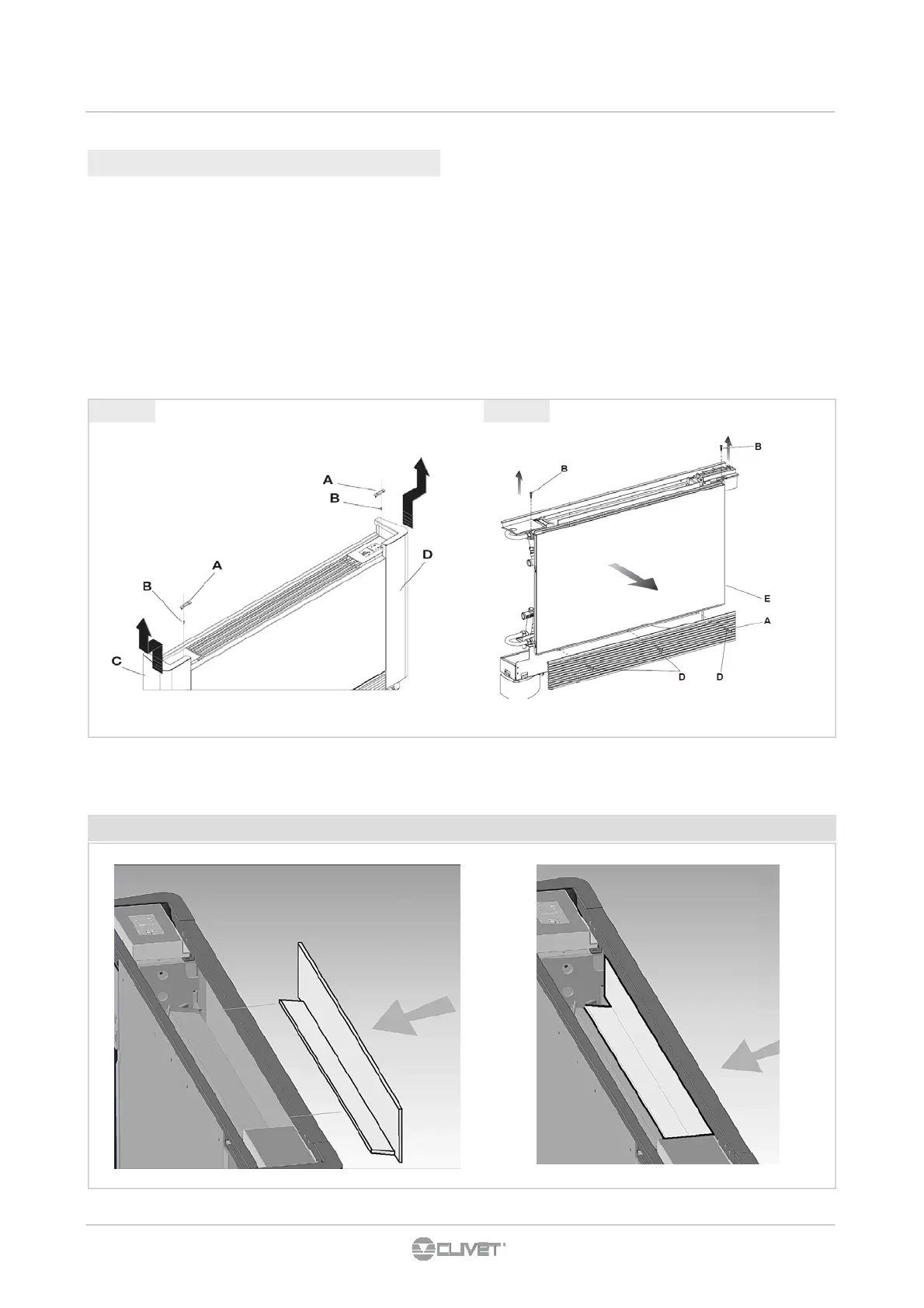

fig 4.4 fig 4.5
4.4.2 Smontaggio pannello di comando
• Posizionare l’interruttore generale dell’impianto su spento.
• Smontare lo sportellino di accesso gruppi collettori (fig.
4.6 rif. A) svitando le due viti di fissaggio (fig. 4.6 rif. B).
• Smontare il pannello di comando (fig. 4.6 rif. C) svitando
le due viti di fissaggio (fig. 4.6 rif. D).
• Staccare la scheda di controllo (fig. 4.6 rif. E).
• Staccare i connettori dei collegamenti elettrici.
• Sfilare i cablaggi all’interno della macchina e reinfilarli dal
lato opposto.
• Utilizzare, per la connessione del motore, l’apposito
cablaggio per attacchi a destra disponibile come
accessorio.
• Invertire le posizioni di montaggio dello sportellino (fig. 4.6
rif. A) con il pannello di comando (fig. 4.6 rif. C) e rimontarli
nelle rispettive posizioni.
• Smontare la vaschetta di raccolta condensa (fig. 4.6 rif. F) e
rimontarla sul lato opposto con le relative viti di fissaggio
(fig. 4.6 rif. G).
Il pannello isolante deve essere nella posizione indicata, altrimenti la batteria non viene attraversata dal'aria
