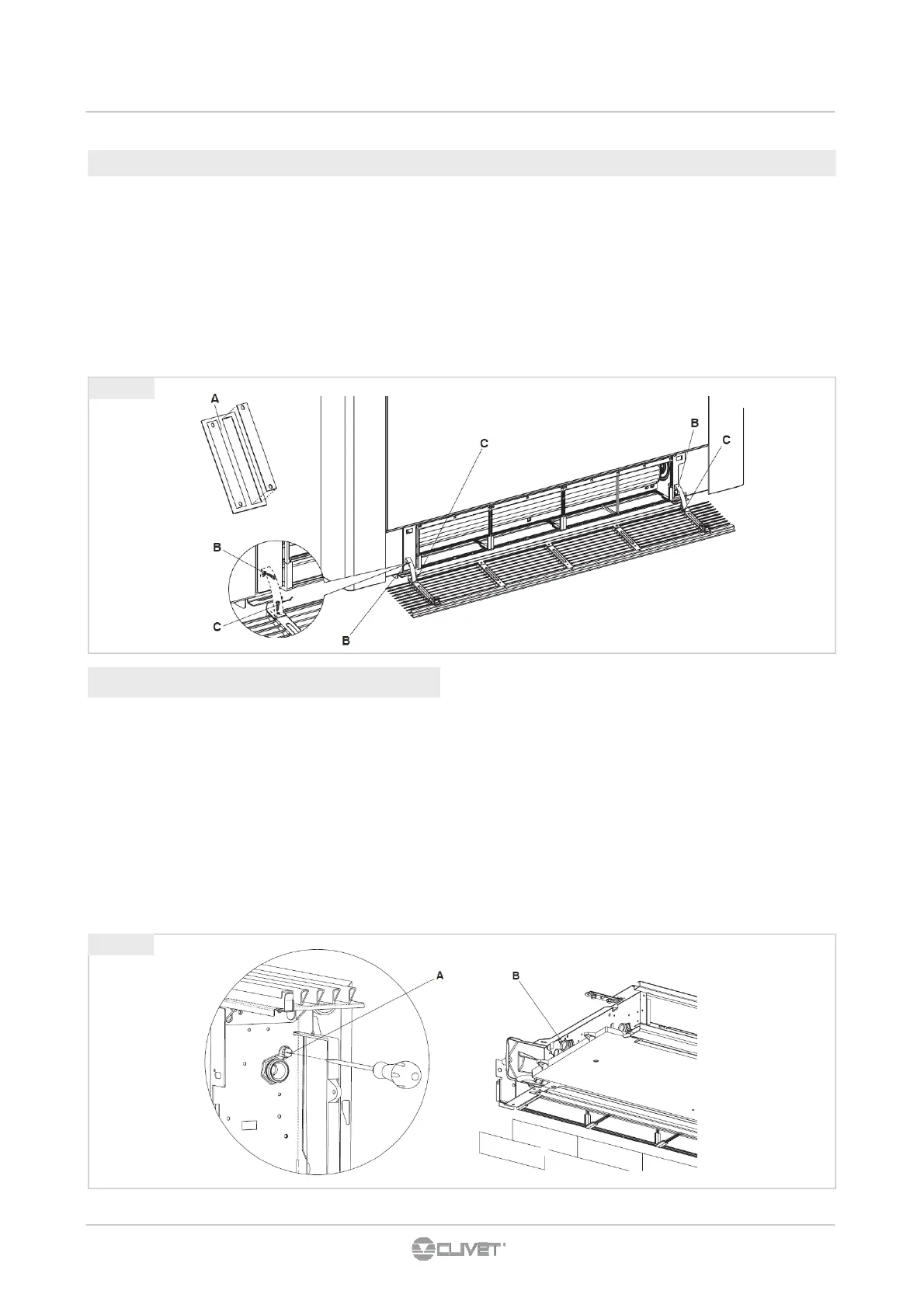

Page #191 background image
4 - WASSERANSCHLÜSSE
4.5 MONTAGE DER SICHERUNGSHALTERUNG FÜR DEN VORDEREN ROST
4.6 FÜLLEN DER ANLAGE
Stellen Sie während des Anlaufs der Anlage sicher, dass der
Halter auf der Wassergruppe offen ist. Wenn die elektrische
Stromversorgung fehlt und das Thermoventil zuvor bereits
gespeist wurde, ist es notwendig, die ei gens vorgesehene
Kappe zu verwenden, um den Ventilverschluss zum Öffnen
des Ventils zu drücken.
Öffnen Sie alle Sperrvorrichtungen der Anlage (manuell
oder automatisch).
Öffnen Sie alle Sperrvorrichtungen der Anlage (manuell
oder automatisch).
Bei den in vertikaler Position installierten Modellen arbeiten
Sie (mit Hilfe eines Schraubenziehers) an der Entlüftung
der am höchsten gelegenen Batterie (Abb. 4.9 Pos. A).
Bei den in horizontaler Position installierten Geräten greifen
Sie an der am höchsten gelegenen Entlüftung ein (Abb. 4.8
Pos. B).
Sobald Wasser aus den Entlüftungsventilen des Geräts zu
treten beginnt, schließen Sie diese und setzen den
Ladevorgang fort, bis der für die Anlage vorgesehene
Nennwert erreicht wurde.
Überprüfen Sie die Wasserdichtigkeit der Dichtungen.
Es empfiehlt sich die Wiederholung dieses Vorgangs,
nachdem das Gerät einige Stunden gelaufen ist, und
regelmäßig den Anlagendruck zu überprüfen.
Sichern Sie die beiden Schellen, indem Sie diese durch
erneutes Zudrehen der Schrauben blockieren. (Abb. 4.8
Pos. B)
Befestigen Sie den anderen Teil der Schellen unter
Verwendung der mitgelieferten Schrauben (Abb. 4.8 Pos.
C) am Rost.
Schließen Sie den Rost.
Ab. 4.8
Ab. 4.9
Sollte der Ventil-Konvektor in horizontaler Position installiert
werden, hat der Installateur zur Gewährleistung der Sicherheit
bei den Arbeiten zur Säuberung/Auswechselung der Filter
obligatorisch die beiden im zusammen mit der
Bedienungsanleitung und dem Zubehör mitgelieferten Beutel
vorhandenen Sicherheitsschellen einzusetzen.
Trennen Sie die beiden Schellen (Abb. 4.8 Pos. A).
Öffnen Sie den vorderen Rost und lösen Sie die
Schrauben zur Befestigung der Federn (Abb. 4.8 Pos. B)
vollständig.
191
